درایور استپ موتور پنج فاز وکستا

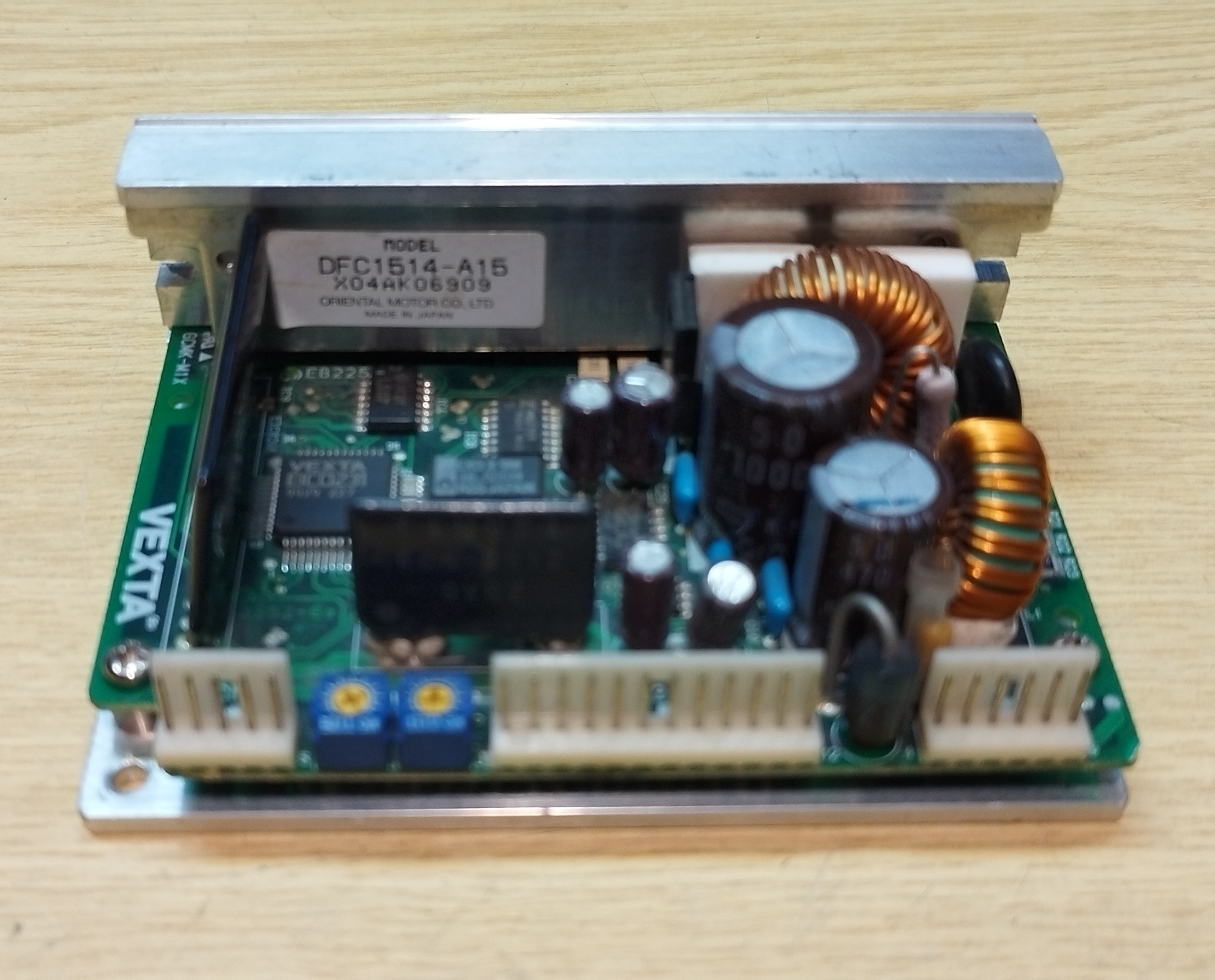

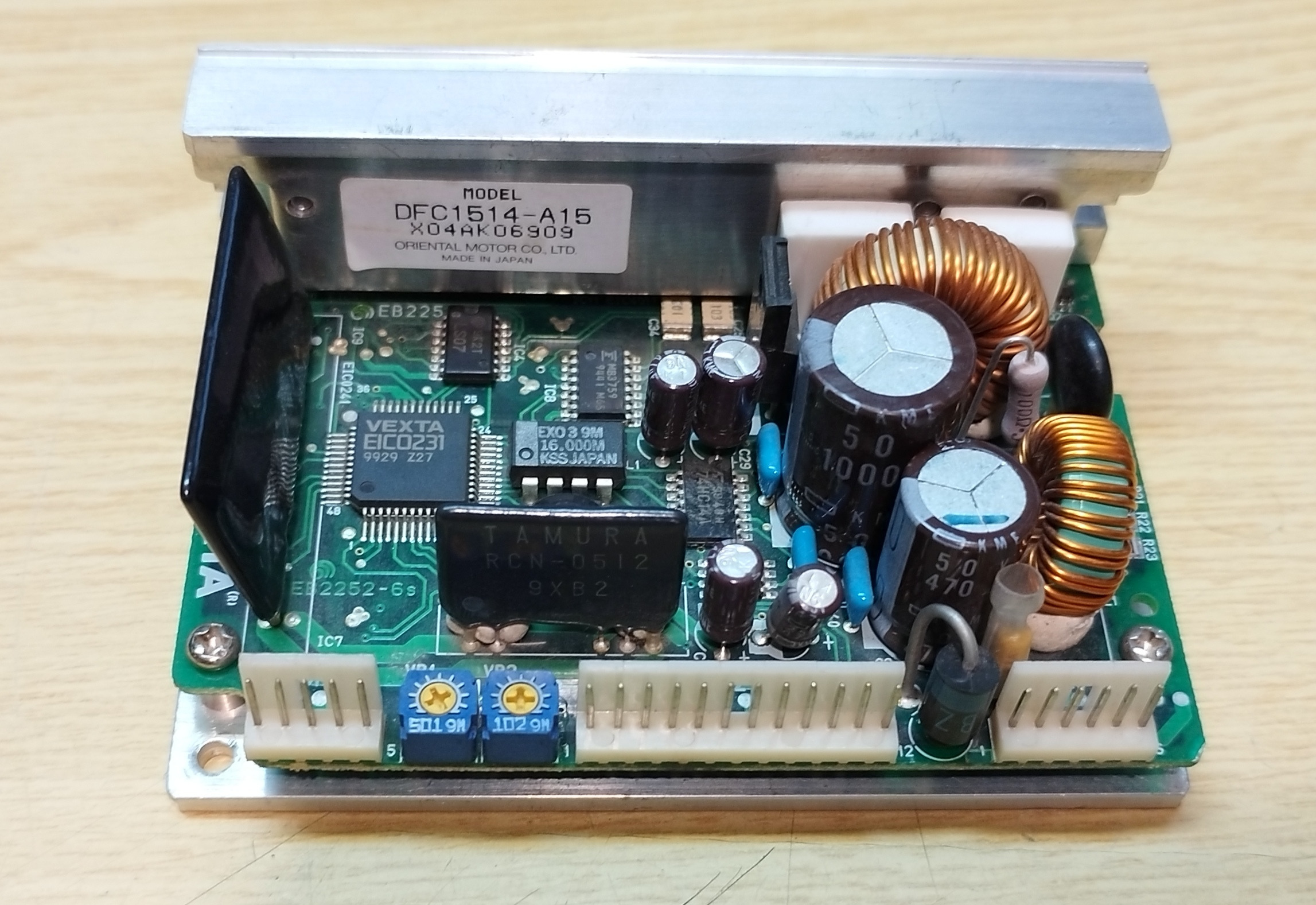

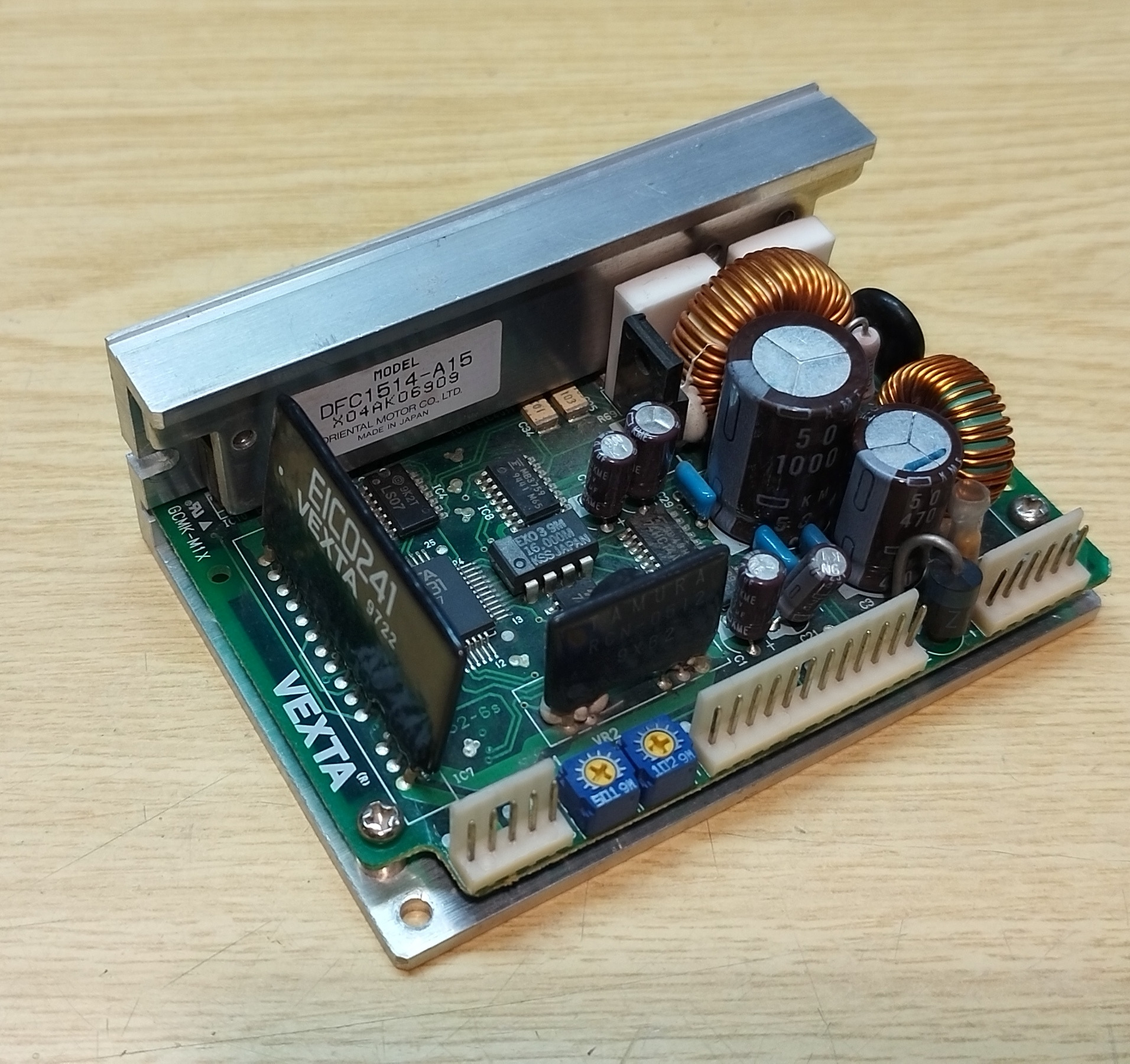

درایور استپ موتور فابریک پنج فاز وکستا مدل DFC1514-A15

درایور وکستا (VEXTA / Oriental Motor) مدل DFC1514 ) یک درایور استپر موتور 5 فاز از سری Fine Step / CFK است.

این مدل برای درایو موتورهای استپر 5 فاز VEXTA  طراحی شده و از حالت میکرواستپ پشتیبانی میکند.

مشخصات اصلی (بر اساس دفترچه راهنمای سری CFK و اطلاعات فنی مرتبط):

• نوع: درایور استپر موتور 5 فاز (Microstep)
• ولتاژ تغذیه اصلی: 24 ولت DC ± 10 درصد
  • جریان ورودی تقریبی برای مدل DFC1514: حداکثر حدود 1.5 آمپر
• ولتاژ منطق (Logic): 5 ولت DC ± 5 درصد (حداقل 0.1 آمپر)
• جریان خروجی: قابل تنظیم از حدود 0.17 تا 1.4 آمپر در هر فاز (A/phase)
• حالت تحریک: میکرواستپ (Microstep) با امکان انتخاب رزولوشن (تا 16 سطح تقسیم از طریق ورودیهای دیجیتال D0D3)
• ورودیهای کنترل:
  • پالس CW / CCW
  • Hold Off
  • Current Cutback (کاهش جریان در حالت توقف)
  • Timing output
  • انتخاب رزولوشن (D0D3)
• تنظیمات: پتانسیومترهای RUN و STOP برای تنظیم جریان در حالت کار و توقف
• دمای محیط کار درایور: 0 تا 40 درجه سانتیگراد (بدون میعان)
• ابعاد تقریبی : حدود 100 × 36 × 70 میلیمتر، وزن حدود 260 گرم
