استپ موتور وکستا پنج فاز مدل A5678-9215FK-A4

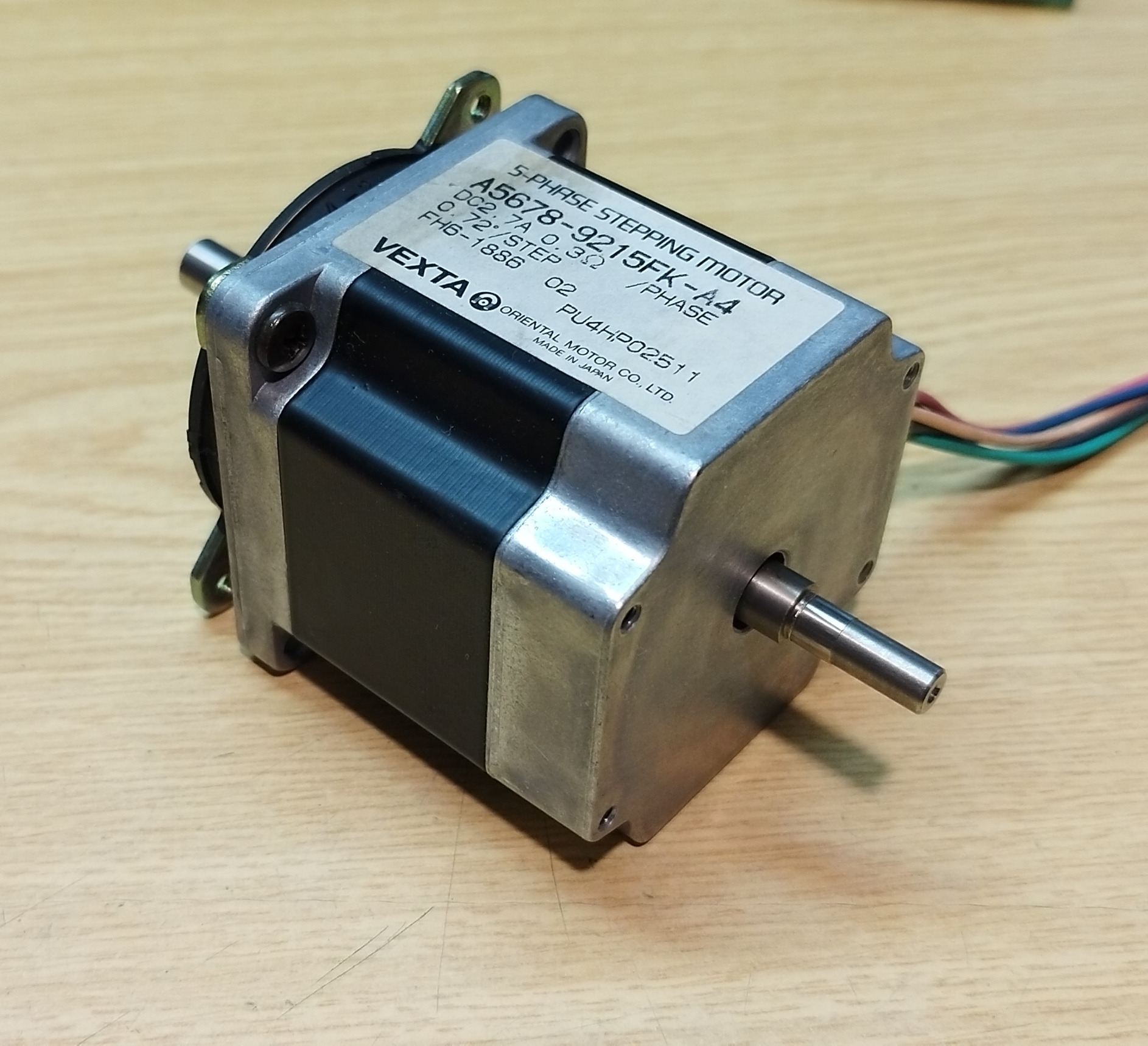

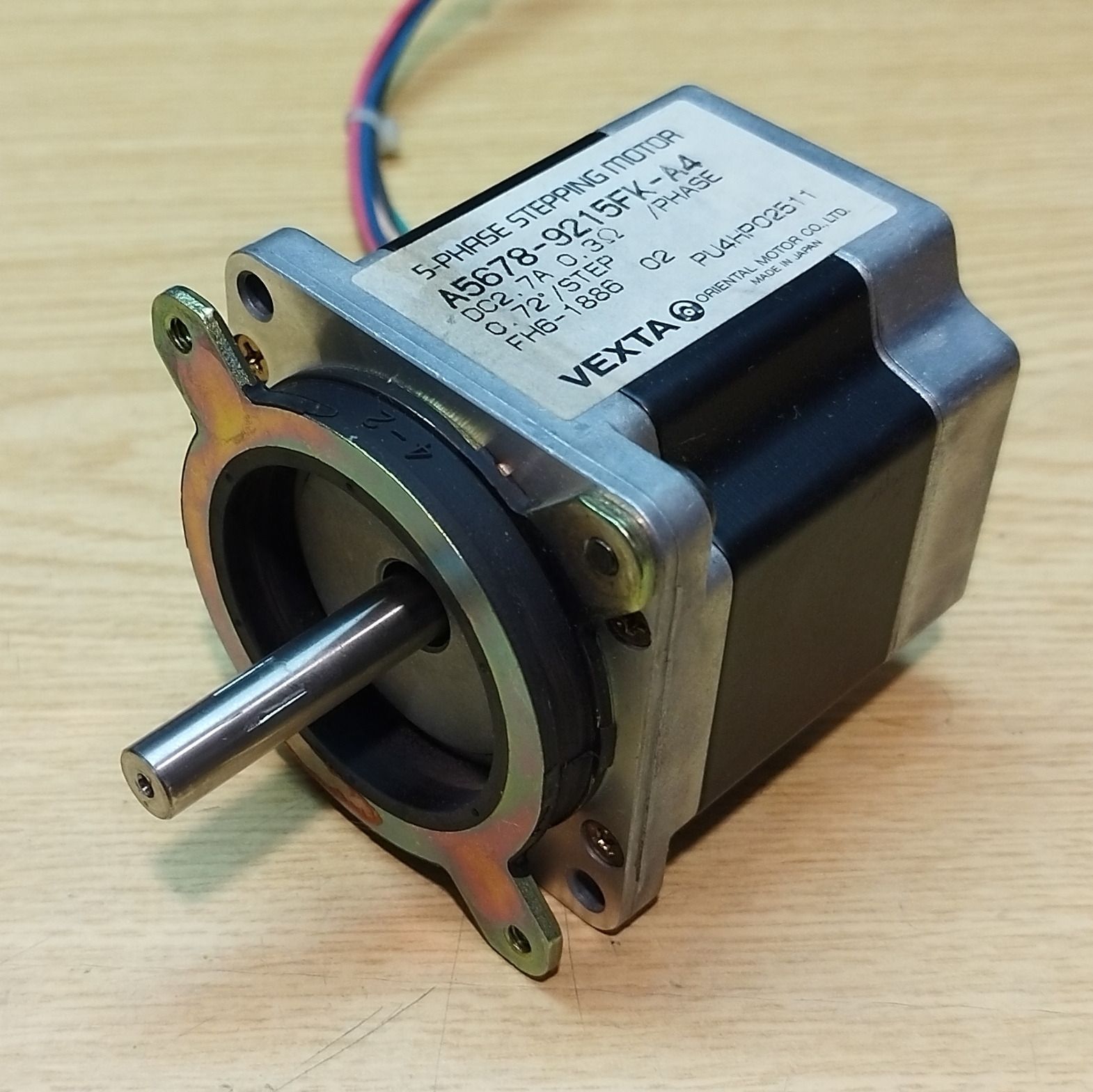

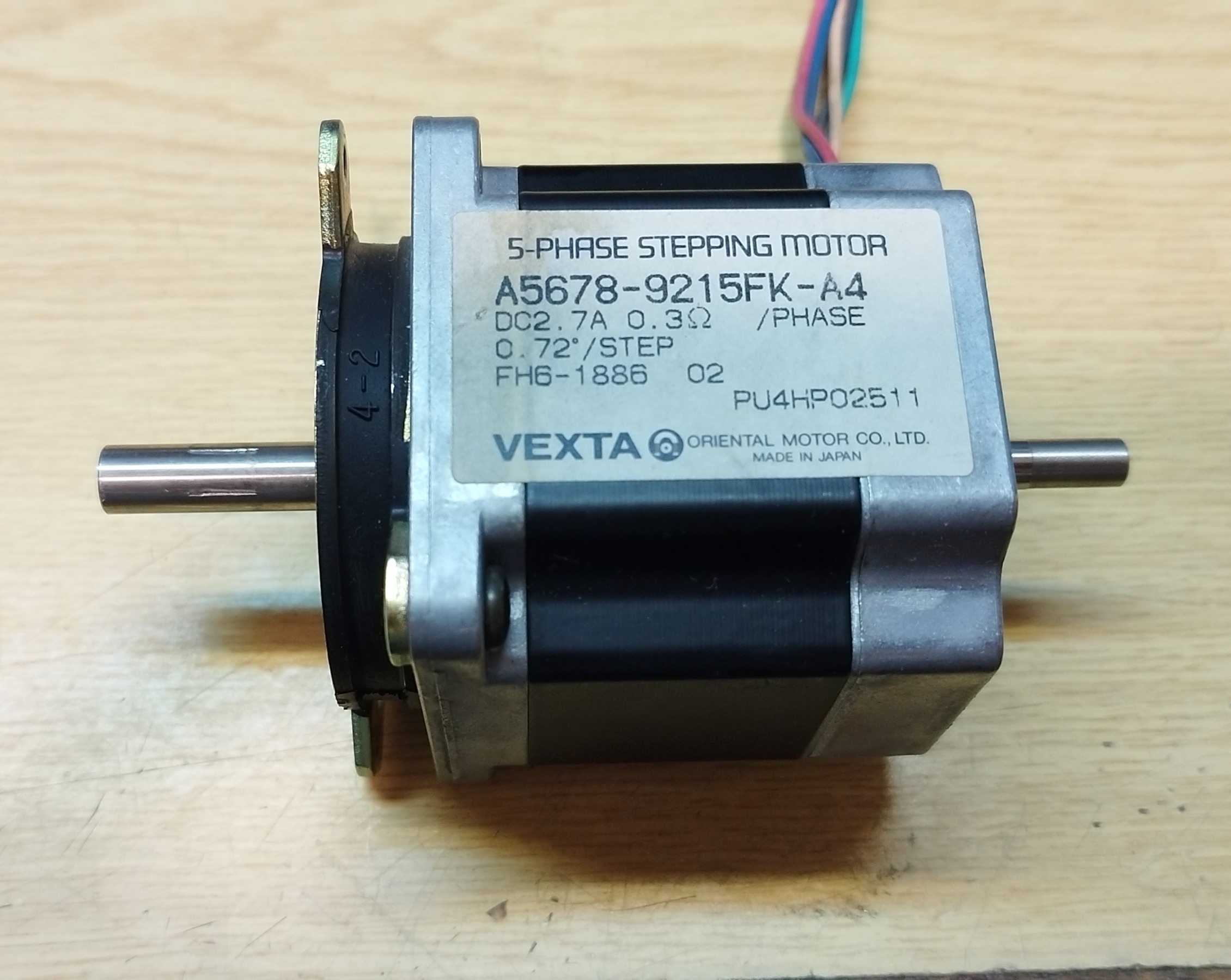

استپموتور A5678-9215FK-A4 مدل Vexta

این مدل یک استپموتور 5 فاز هیبریدی ساخت ژاپن است که معمولاً در ماشینآلات صنعتی، CNC، تجهیزات موقعیتیابی دقیق و دستگاههای آزمایشگاهی استفاده میشود.

اندازه فریم :60 × 60 میلیمتر

استاندارد نزدیک به NEMA 24

طول بدنه : حدود 58 میلیمتر بدون احتساب شفت

قطر شفت : 8 میلیمتر

طول شفت : حدود 36 میلیمتر

زاویه پله پایه : 0.72 درجه (500 پله در هر دور کامل (Full Step)

تعداد فاز : 5 فاز (اتصال پنتاگون (New Pentagon / bipolar-like)

جریان نامی : 2.7 آمپر در هر فاز

مقاومت هر فاز : 0.3 اهم (مقاومت پایین برای عملکرد بهتر در سرعت بالا

تعداد سیم : 5 سیم

گشتاور نگهدارنده (تقریبی) : حدود 0.81.6 نیوتنمتر (بسته به درایور و جریان)

اینرسی روتور (تقریبی) : حدود 280 × 10 kg·m²

دقت توقف موقعیت : ±3 دقیقه قوسی (±0.05 درجه)

توصیههای استفاده

• برای کاربردهایی که نیاز به دقت بالا و صدای کم دارند (مثل محورهای دقیق CNC یا رباتهای موقعیتیاب) بسیار مناسب است.
• حتماً از درایور با تنظیم جریان دقیق استفاده کنید. جریان بیش از حد باعث داغ شدن سریع میشود.
