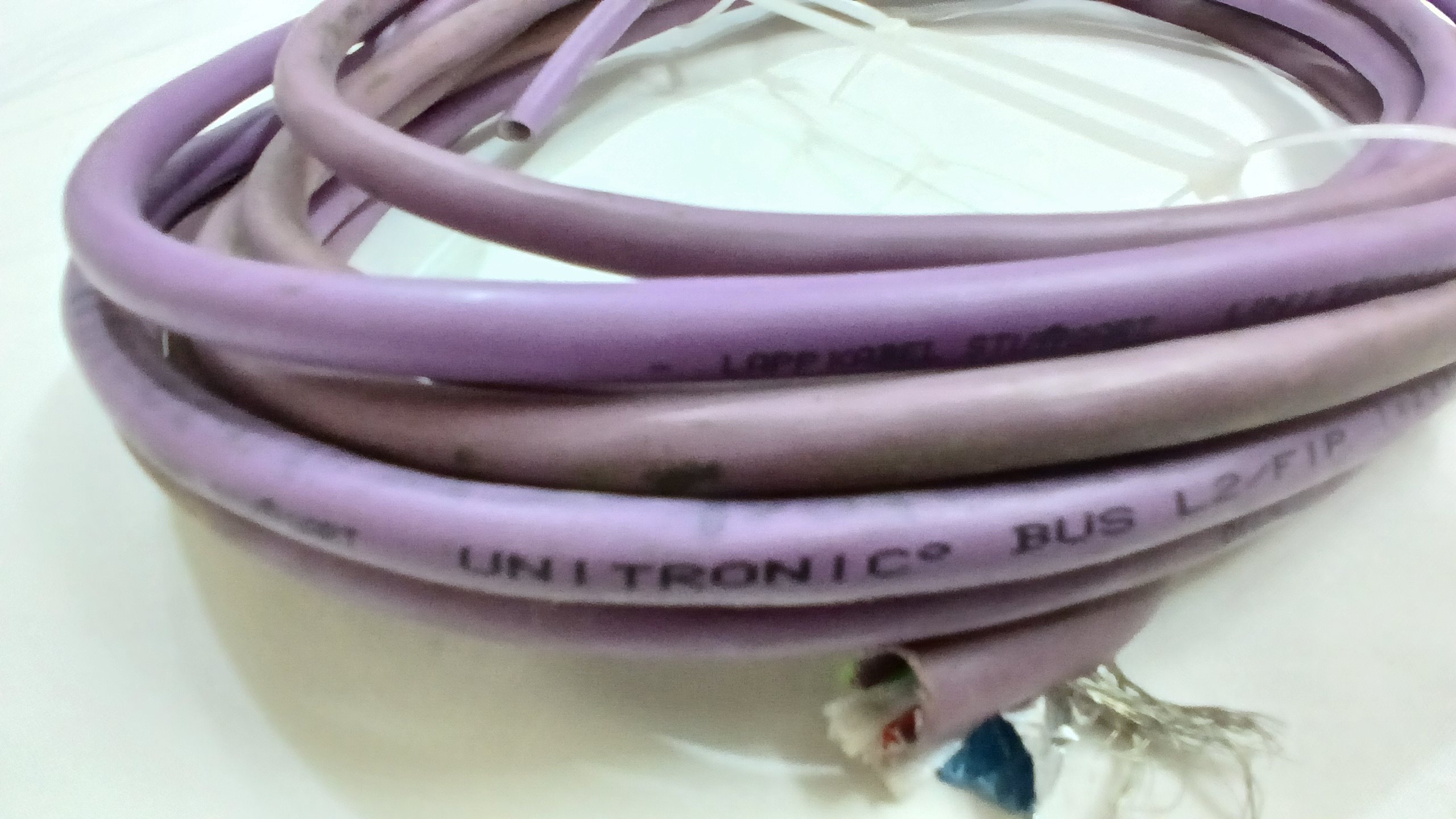

کابل باس LAPP UNITRONIC BUS L2/FIP شیلددار بنفش

برند: LAPP KABEL (اشتوتگارت)
سری: UNITRONIC® BUS L2/FIP
نوع کالا: کابل باس صنعتی (Fieldbus Cable) با شیلد دوگانه (فویل + توری)

مشخصات فنی:

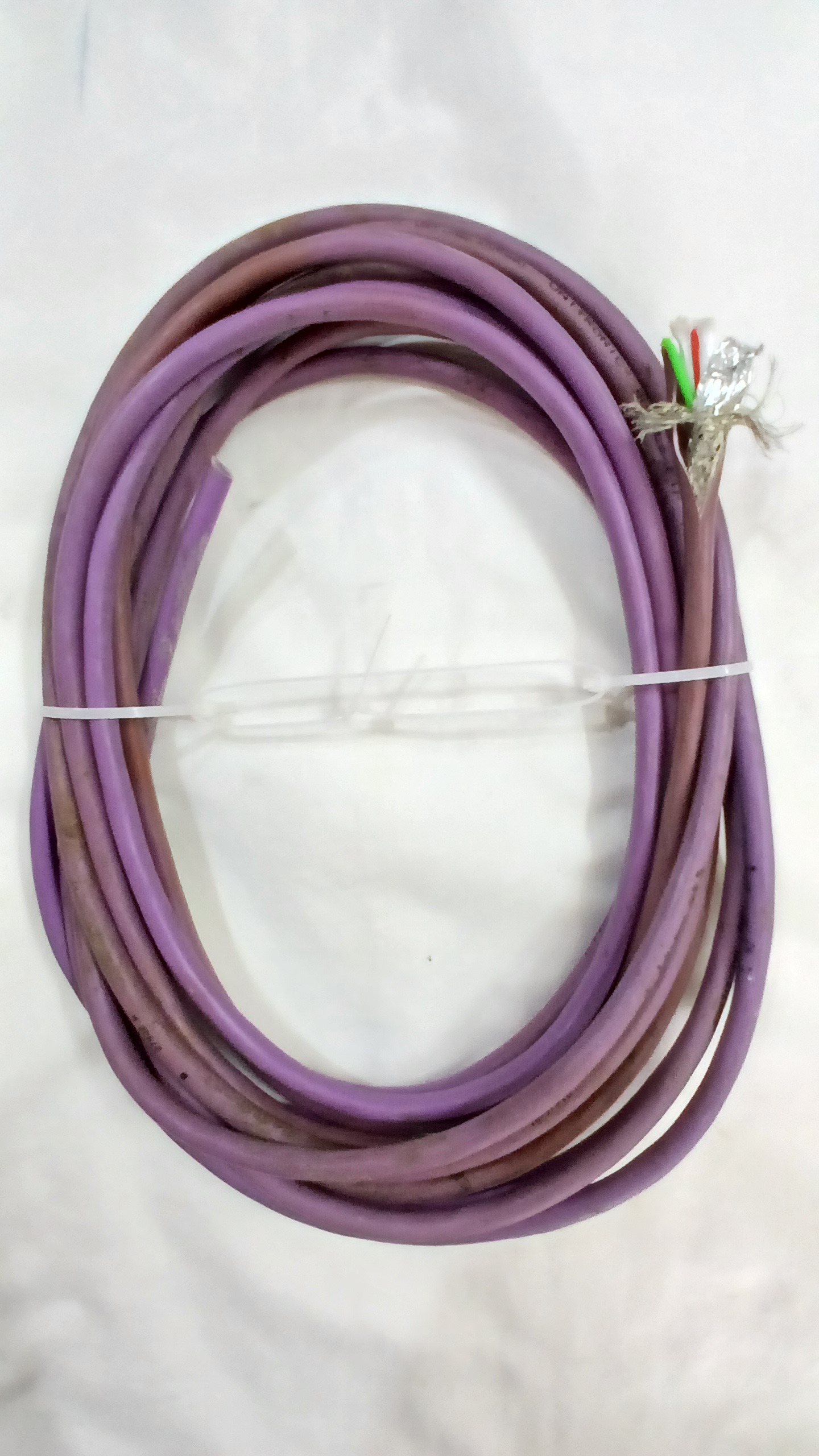

طول : 16 متر

· تعداد رشته: 2 رشته (1 زوج بههمتابیده)
· سطح مقطع هادی: 0/64 میلیمتر مربع (22 AWG)
· جنس هادی: مس خالص (Bare Copper)
· رنگ عایق رشتهها: قرمز + سبز
· امپدانس مشخصه: 150 اهم (تلورانس ±15 اهم)
· مقاومت حلقه: حداکثر 115 اهم بر کیلومتر (در 20 درجه سانتیگراد)
· ولتاژ کاری نامی: 250 ولت

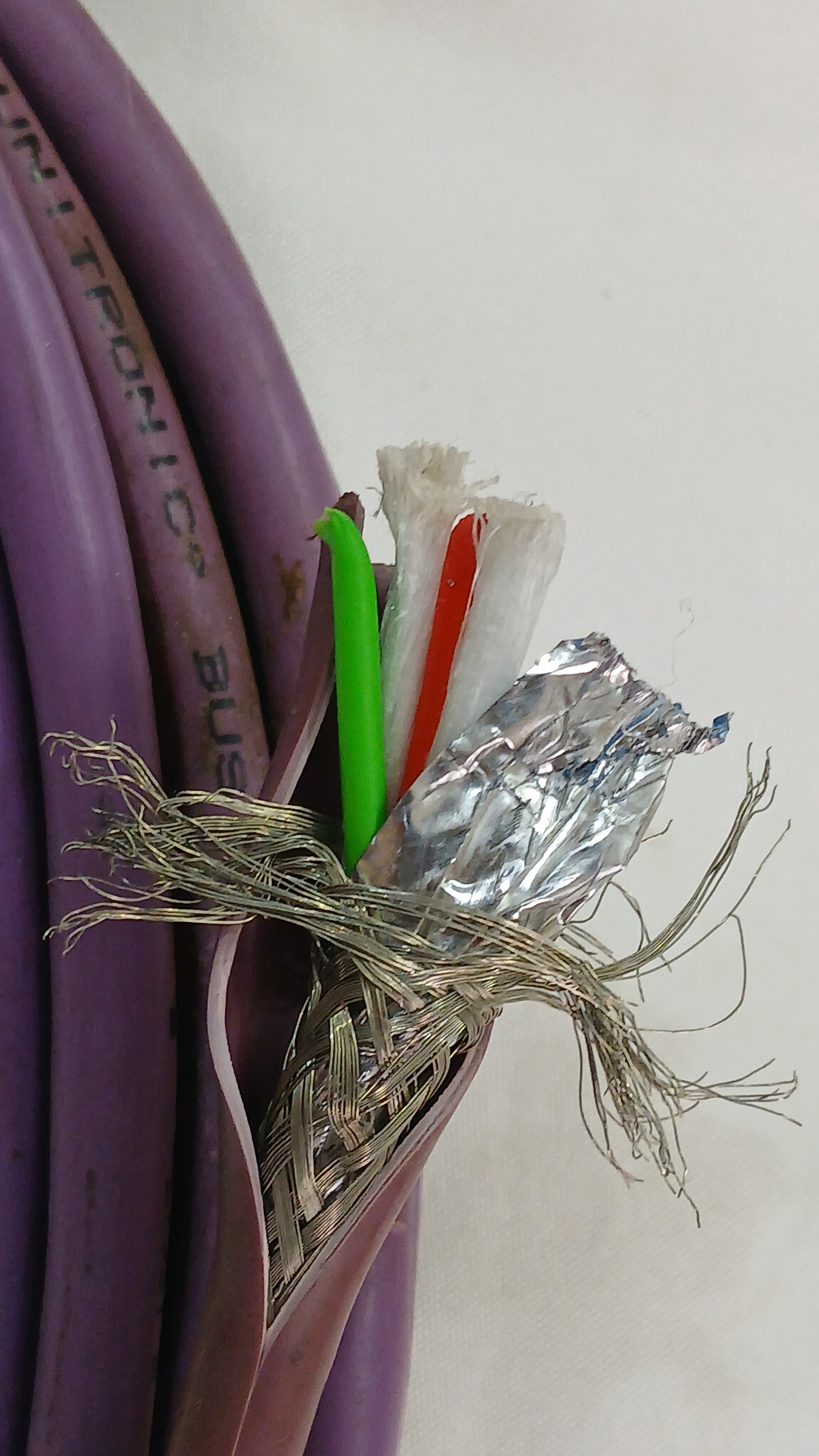

· شیلد: فویل آلومینیومی + توری مسی قلعاندود (شیلد دوگانه)
· روکش بیرونی: PVC، بنفش (RAL 4001)
· قطر خارجی: حدود 8 میلیمتر
· دمای کاری: 40 تا 80+ درجه سانتیگراد
· شعاع خمش مجاز: 10 برابر قطر خارجی (حدود 80 میلیمتر)
· ضد شعله: طبق IEC 60332-1-2
· نسخه Fast Connect (FC): دارد (برای اتصال سریع)

کارکرد کالا:
این کابل برای انتقال داده در سیستمهای باس صنعتی طراحی شده است. امپدانس 150 اهمی آن با استانداردهای PROFIBUS DP، PROFIBUS FMS و FIP (Factory Instrumentation Protocol) مطابقت دارد. شیلد دوگانه (فویل + توری) از تداخل الکترومغناطیسی جلوگیری میکند و برای محیطهای صنعتی با نویز بالا مناسب است. نسخه FC آن امکان اتصال سریع به کانکتورهای مخصوص را فراهم میکند.

کاربرد اصلی:

· شبکههای PROFIBUS DP با نرخ انتقال 1/5، 2/5 و 12 مگابیت بر ثانیه
· سیستمهای FIP با نرخ 1 و 2/5 مگابیت بر ثانیه
· اتوماسیون صنعتی، خطوط تولید و سیستمهای کنترل فرآیند
· سازگار با محصولات SIEMENS SIMATIC NET

درجه کیفی:
اورجینال LAPP ساخت آلمان، دارای استانداردهای PROFIBUS، IEC و VDE، درجه A.
