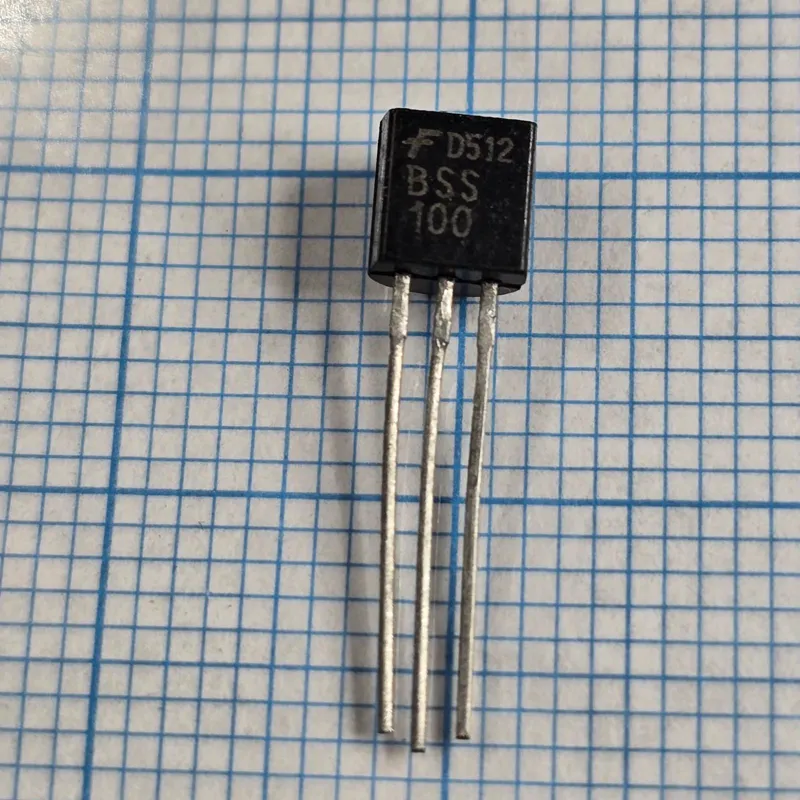

ماسفت BSS100 TO92

BSS100

نوع: ماسفت قدرت کوچک N-Channel، Enhancement Mode
سازنده: Fairchild / Siemens / onsemi در نسخههای مختلف
پکیج: TO-92
کاربرد: سوئیچینگ سیگنال و بارهای کمجریان ()

مشخصات اصلی

VDS حداکثر: 100V

ID حداکثر: 220mA

RDS(on): حداکثر 6Ω در VGS = 10V

VGS(th): حدود 0.8 تا 2V

VGS حداکثر: ±14V

توان تلفاتی: 0.63W

دمای کاری: 55 تا +150°C

نوع کانال: N-Channel

نوع عملکرد: Enhancement / Logic Level ()

پایهها

در نسخه رایج TO-92:

پایه 1 Gate (G)

پایه 2 Drain (D)

پایه 3 Source (S)

کاربردها

سوئیچینگ سیگنال

درایور گیت ماسفتهای قدرت

کنترل موتورهای کوچک

مدارهای منطقی

مدارهای سوئیچینگ کمجریان ()

علائم خرابی

اتصال کوتاه Drain-Source

نشتی یا اتصال غیرعادی Gate-Source

روشن نشدن ماسفت با تحریک گیت

افزایش مقاومت RDS(on)

داغ شدن غیرعادی

ایجاد اختلال در مدار سوئیچینگ

نکته: BSS100 یک قطعه قدیمی و در حال حاضر Obsolete است؛ برای جایگزینی، فقط ولتاژ و جریان کافی نیست و باید پینبندی و مشخصات سوئیچینگ نیز بررسی شود. ()
