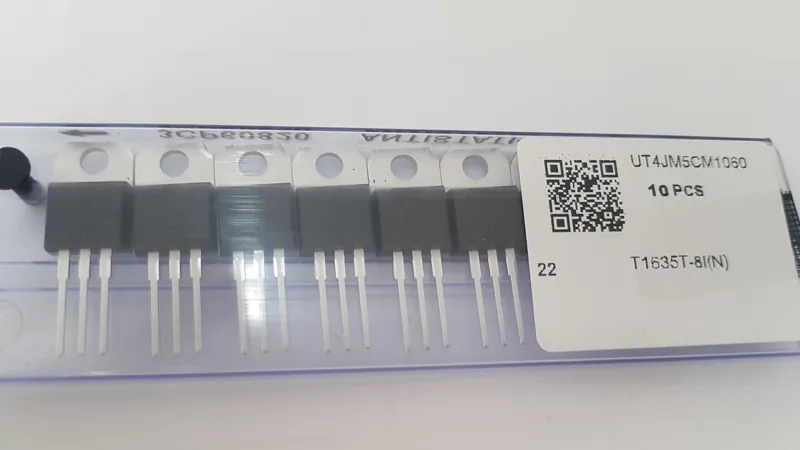

یکعدد ترایاک 800 ولت 16 آمپر T1635T-8I

تریاک T1635T-8I

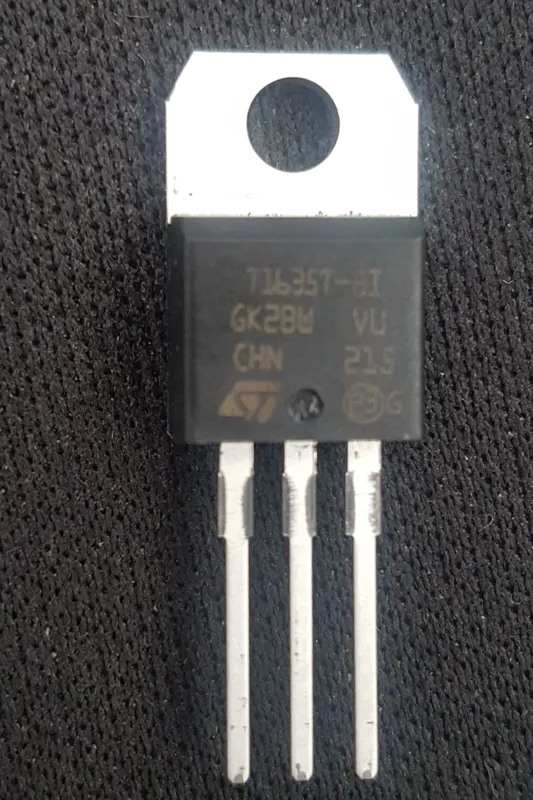

T1635T-8I یک تریاک قدرت (TRIAC) ساخت STMicroelectronics با تحمل ولتاژ 800V و جریان مؤثر 16A است. این قطعه از نوع Snubberless بوده و برای کنترل و قطعوصل بارهای AC طراحی شده است. پکیج آن TO-220AB عایقدار بوده و عایق الکتریکی زبانه فلزی آن تا 2500Vrms است.

پیناوت:

پایه 1: A1 (MT1) ترمینال اول تریاک
پایه 2: A2 (MT2) ترمینال دوم تریاک
پایه 3: G (Gate) پایه تحریک
Tab فلزی: بهصورت عایقشده از ترمینالهای قدرت قرار دارد.

عملکرد در مدار:
T1635T-8I با اعمال جریان تحریک به پایه Gate، مسیر عبور جریان AC بین A1 و A2 را برقرار میکند و تا کاهش جریان از مقدار نگهدارنده، در حالت روشن باقی میماند. از آن برای کنترل بارهای AC مانند موتور، فن، پمپ، شیر برقی، هیتر و سیستمهای روشنایی استفاده میشود.

علائم خرابی:
در صورت خرابی T1635T-8I معمولاً ممکن است تریاک بین A1 و A2 اتصال کوتاه شود و بار بدون فرمان دائماً روشن بماند. خرابی بهصورت قطع نیز باعث روشن نشدن بار با وجود دریافت فرمان Gate میشود. همچنین افزایش غیرعادی دما، سوختن فیوز یا عملکرد ناپایدار بار AC میتواند از نشانههای خرابی باشد.
