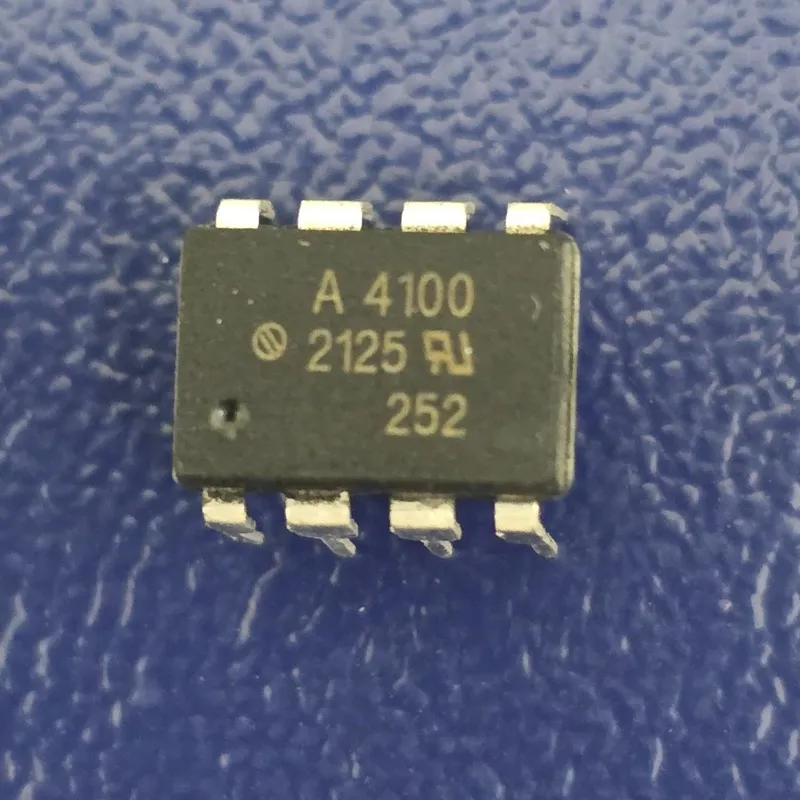

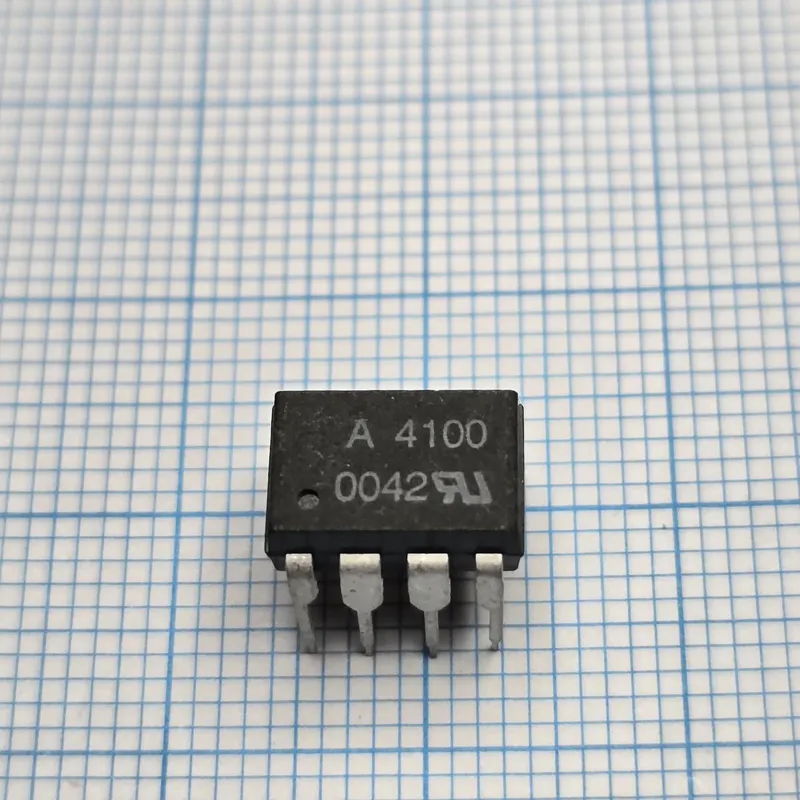

اپتوکوپلر HCPL4100 HCPL-4100 DIP8

HCPL-4100 اپتوکوپلر فرستنده Current Loop

معرفی قطعه:
HCPL-4100 یک اپتوکوپلر فرستنده حلقه جریان 20mA از شرکت Avago/Broadcom است که برای انتقال ایزوله سیگنالهای دیجیتال در سیستمهای صنعتی، تجهیزات کنترل و ارتباطات داده استفاده میشود. این قطعه دارای ایزولاسیون ورودی و خروجی تا 3750Vrms بوده و با منطق TTL، LSTTL و CMOS سازگار است.

پینآوت (DIP-8):

Pin 1: NC

Pin 2: NC

Pin 3: I+ ورودی مثبت حلقه جریان

Pin 4: I ورودی منفی حلقه جریان

Pin 5: GND زمین

Pin 6: VI ورودی سیگنال منطقی

Pin 7: NC

Pin 8: VCC تغذیه

کارکرد در مدار:
HCPL-4100 سیگنال دیجیتال را از طریق ایزولاسیون نوری به یک حلقه جریان 20mA منتقل میکند. در حالت منطقی High، جریان حلقه تقریباً 20mA و در حالت Low، جریان به چند میلیآمپر یا کمتر کاهش مییابد. این ایزولاسیون از ایجاد Ground Loop و انتقال نویز بین دو بخش مدار جلوگیری میکند.

علائم خرابی در مدار:

قطع شدن ارتباط یا انتقال داده در حلقه 20mA

نبودن یا نادرست بودن جریان حلقه

ثابت ماندن جریان خروجی روی یک مقدار

عدم پاسخ خروجی به تغییرات سیگنال ورودی

اتصال کوتاه یا نشتی غیرعادی بین پایههای ورودی و خروجی

اختلال در ارتباطات صنعتی یا تجهیزات کنترل متصل به Current Loop
