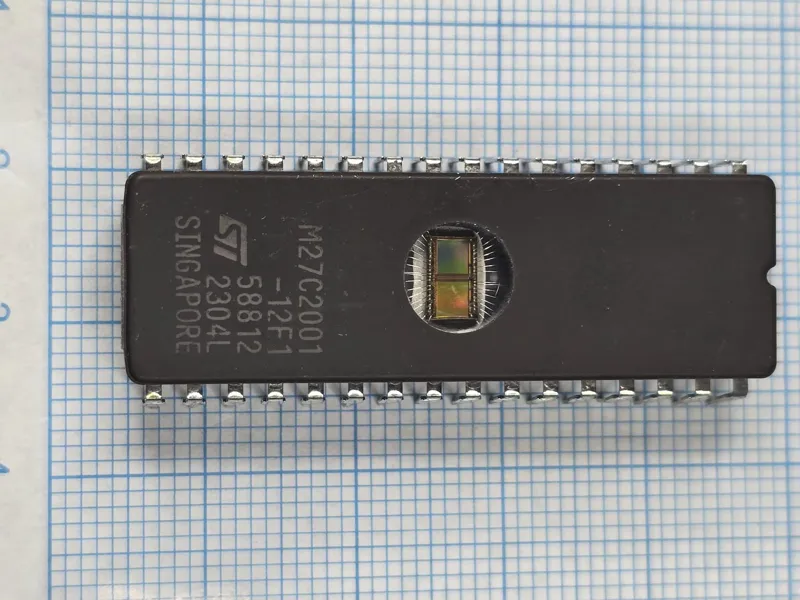

آی سی M27C2001-12F1 M27C2001 27C2001 272001

آی سی با دستگاه IC Tester تست شده و OK می باشد

آیسی M27C2001-12F1

M27C2001-12F1 یک حافظه EPROM غیر فرار 2 مگابیتی ساخت STMicroelectronics است که با آرایش 256K × 8 بیت کار میکند. این حافظه از نوع UV-EPROM است و نسخه دارای پنجره شیشهای با اشعه فرابنفش پاک و مجدداً پروگرام میشود. زمان دسترسی این مدل 120ns است.

مشخصات مهم:

نوع: UV-EPROM / OTP EPROM
ظرفیت: 2Mbit = 256K × 8
زمان دسترسی: 120ns
تغذیه در حالت عادی: 5V
محدوده تغذیه: حدود 4.5 تا 5.5V
ولتاژ برنامهریزی: 12.75V
رابط: Parallel
پکیج: 32-CDIP با پنجره شیشهای
سازنده: STMicroelectronics
وضعیت: این مدل در حال حاضر Obsolete محسوب میشود.

پینهای اصلی:

A0 تا A17: خطوط آدرس
DQ0 تا DQ7: خطوط داده 8 بیتی
E / CE: فعالسازی تراشه
G / OE: فعالسازی خروجی
VPP: ولتاژ برنامهریزی
VCC: تغذیه +5V
GND: زمین

عملکرد در مدار:
M27C2001-12F1 برای ذخیره دائمی Firmware، برنامه دستگاه، جدولهای کنترلی و اطلاعات ثابت سیستمهای صنعتی استفاده میشود. پردازنده از طریق باس موازی 8 بیتی اطلاعات را از EPROM میخواند. محتوای حافظه پس از قطع برق حفظ میشود و در نسخه UV، با تابش فرابنفش میتوان حافظه را پاک و دوباره پروگرام کرد.

نکته مهم برای پروگرامر:
چون این قطعه 256K×8 و 32 پایه است، هنگام انتخاب آن در پروگرامر باید دقیقاً M27C2001 / 27C2001 2Mbit 256K×8 32Pin انتخاب شود. مدل 12 نشاندهنده زمان دسترسی 120ns است؛ بنابراین در جایگزینی بهتر است قطعهای با سرعت مساوی یا سریعتر استفاده شود.

کاربردها:
بردهای کنترل صنعتی، CNC، PLC، تجهیزات اتوماسیون، سیستمهای قدیمی، کنترلرهای موتور و دستگاههایی که Firmware آنها روی EPROM ذخیره شده است.

علائم خرابی:
خرابی M27C2001 میتواند باعث بوت نشدن دستگاه، توقف سیستم هنگام راهاندازی، اجرای ناقص برنامه، خطاهای تصادفی یا عملکرد نادرست بخشهای مختلف دستگاه شود. برای بررسی، خواندن محتوای EPROM با پروگرامر و انجام Verify/Compare با فایل سالم یکی از بهترین روشهاست.
