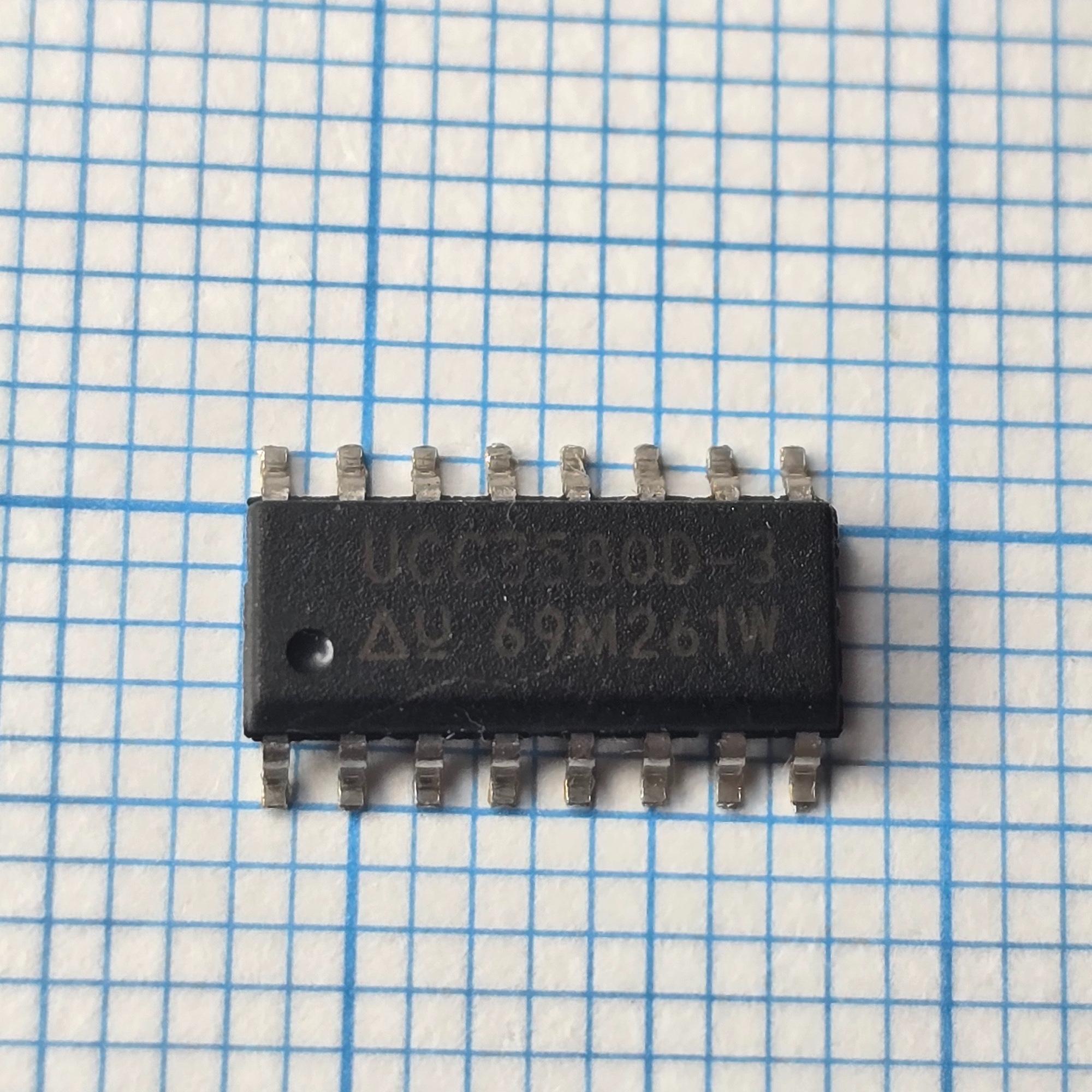

آی سی سوئیچینگ UCC3580D-3 UCC3580D UCC3580 SOIC-16

UCC3580D-3

نوع قطعه و سازنده

کنترلر PWM منابع تغذیه سوئیچینگ با ساختار Active Clamp / Reset، ساخت Texas Instruments، در پکیج SOIC-16. این آیسی دو خروجی درایو برای ماسفت اصلی و ماسفت کمکی دارد.

مشخصات اصلی

نوع: کنترلر PWM منابع تغذیه سوئیچینگ

ولتاژ تغذیه: شروع به کار در حدود 9 ولت و قطع در حدود 8.5 ولت

فرکانس نوسانساز: حدود 400 کیلوهرتز در شرایط نمونه دیتاشیت

جریان درایو خروجی OUT1: قابلیت تأمین و تخلیه جریان بالا؛ حدود 0.5 آمپر سورس و 1 آمپر سینک

جریان درایو خروجی OUT2: حدود 0.3 آمپر

ولتاژ مرجع داخلی: 5 ولت

قابلیتها: Soft Start، تنظیم Dead Time، محدودسازی Duty Cycle و حفاظت خاموشی

پکیج: SOIC-16

محدوده دمای کاری: صفر تا 70 درجه سانتیگراد

توضیح پایهها

پایههای تغذیه و مرجع:

پایه 3 VDD: تغذیه آیسی

پایه 5 PGND: زمین درایورها

پایه 8 GND: زمین سیگنال

پایه 14 REF: خروجی مرجع 5 ولت

پایههای خروجی:

پایه 4 OUT1: درایو ماسفت اصلی

پایه 6 OUT2: درایو ماسفت کمکی

پایه 7 CLK: خروجی کلاک

پایههای تنظیم نوسانساز و رمپ:

پایه 10 OSC2: تنظیم نوسانساز

پایه 11 OSC1: تنظیم نوسانساز

پایه 9 RAMP: ورودی رمپ و Feedforward

پایه 1 DELAY: تنظیم تأخیر بین پالسهای درایو

پایههای کنترل و فیدبک:

پایه 2 LINE: تشخیص ولتاژ ورودی

پایه 12 EAOUT: خروجی تقویتکننده خطا

پایه 13 EAIN: ورودی فیدبک

پایه 15 SS: راهاندازی نرم

پایه 16 SHTDWN: خاموشسازی حفاظتی

کاربردها

منابع تغذیه سوئیچینگ صنعتی

مبدلهای DC-DC ایزوله

منابع تغذیه با توپولوژی Active Clamp Flyback

مدارهای دارای دو ماسفت قدرت

منابع تغذیه با راندمان بالا

علائم خرابی

نبود پالس در OUT1 یا OUT2

روشن نشدن منبع تغذیه

قطع و وصل شدن متناوب منبع

عملکرد نادرست Soft Start

نامناسب بودن زمانبندی پالسهای ماسفت

داغ شدن یا سوختن ماسفتهای قدرت

نکته مهم

پسوند 3 نشاندهنده معکوس بودن خروجی OUT2 برای راهاندازی ماسفت کانال N است. این نسخه با UCC3580D-1 و UCC3580D-2 از نظر شکل و فاز خروجی کمکی یکسان نیست؛ هنگام جایگزینی باید پسوند دقیق قطعه رعایت شود.
