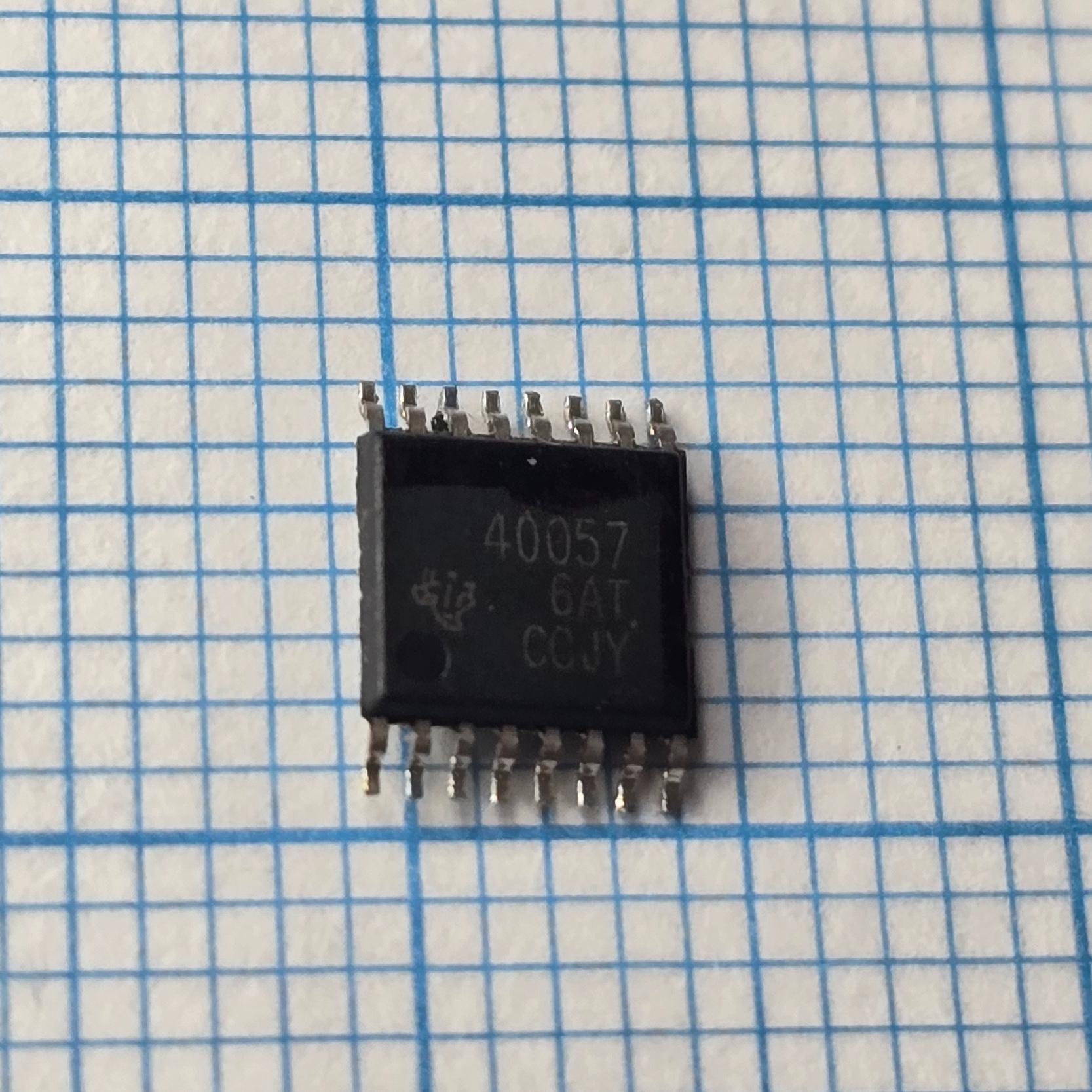

آی سی سوئیچینگ TPS40057PWPR TPS40057 HTSSOP-16

TPS40057PWPR

مشخصات اصلی

نوع قطعه: کنترلر PWM منبع تغذیه سوئیچینگ DC-DC کاهنده (Buck)

شرکت سازنده: Texas Instruments

ولتاژ ورودی: 8 تا 40 ولت DC

فرکانس سوئیچینگ: قابل تنظیم تا 1 مگاهرتز

تعداد پایهها: 16 پایه

نوع پکیج: HTSSOP-16 با پد حرارتی

نوع درایو: کنترل دو ماسفت خارجی کانال N

قابلیتها: راهاندازی نرم، محدودکننده جریان، همگامسازی فرکانس و حفاظت در برابر افت ولتاژ ورودی

کاربرد

طراحی منابع تغذیه سوئیچینگ کاهنده ولتاژ DC-DC.

استفاده در منابع تغذیه صنعتی و تجهیزات الکترونیکی.

تأمین ولتاژهای پایینتر برای مدارهای دیجیتال، پردازندهها و بردهای کنترلی.

کنترل و تثبیت ولتاژ خروجی در مبدلهای قدرت با راندمان بالا.

توضیح عملکرد

این آیسی با تولید پالسهای PWM، دو ماسفت خارجی را کنترل میکند تا ولتاژ DC ورودی به ولتاژ پایینتر و تثبیتشده تبدیل شود. تنظیم ولتاژ خروجی از طریق فیدبک انجام میشود. این قطعه بهتنهایی رگولاتور کامل نیست و برای عملکرد به ماسفت، سلف، خازن و مدار فیدبک خارجی نیاز دارد.

توضیح پایهها

تغذیه و زمین: پایه 15 (VIN) تغذیه اصلی، پایه 5 (SGND) زمین سیگنال، پایه 9 (PGND) زمین قدرت، پایه 3 (BP5) خروجی تغذیه داخلی 5 ولت و پایه 11 (BP10) خروجی تغذیه داخلی حدود 10 ولت.

درایو ماسفتها: پایه 13 (HDRV) درایو ماسفت بالایی، پایه 10 (LDRV) درایو ماسفت پایینی، پایه 14 (BOOST) تغذیه درایور ماسفت بالایی و پایه 12 (SW) گره سوئیچینگ.

تنظیم و فیدبک: پایه 7 (VFB) فیدبک ولتاژ خروجی، پایه 8 (COMP) جبرانسازی حلقه کنترل و پایه 6 (SS/SD) راهاندازی نرم و خاموشسازی.

تنظیم فرکانس و حفاظت: پایه 2 (RT) تنظیم فرکانس، پایه 4 (SYNC) همگامسازی فرکانس، پایه 1 (KFF) تنظیم Feed-Forward و پایش ولتاژ ورودی و پایه 16 (ILIM) تنظیم محدودکننده جریان.

علائم خرابی

روشن نشدن منبع تغذیه.

نداشتن پالس سوئیچینگ در پایههای HDRV و LDRV.

نوسان یا غیرعادی بودن ولتاژ خروجی.

راهاندازی مکرر منبع تغذیه و ورود به حالت Hiccup.

داغ شدن غیرعادی آیسی یا خرابی درایور ماسفتها.

راهاندازی نشدن مدار به علت اختلال در تغذیه یا پایه SS/SD.

نکته تعمیراتی: هنگام عیبیابی، ابتدا ولتاژ پایه VIN و خروجیهای BP5 و BP10 را بررسی کنید؛ سپس وضعیت HDRV و LDRV، ماسفتهای قدرت و مسیر فیدبک را اندازهگیری کنید. وجود این علائم بهتنهایی خرابی آیسی را ثابت نمیکند.
