رگولاتور با خروجی قابل تنظیم LM2575T-ADJ TO-220

LM2575T-ADJ

نوع قطعه و سازنده

رگولاتور سوئیچینگ کاهنده ولتاژ (Buck Converter) ساخت Texas Instruments / National Semiconductor با خروجی قابل تنظیم و پکیج TO-220 پنجپایه.

مشخصات اصلی

ولتاژ ورودی: 4 تا 40 ولت DC

ولتاژ خروجی: قابل تنظیم از 1.23 تا 37 ولت

حداکثر جریان خروجی: 1 آمپر

فرکانس سوئیچینگ: 52 کیلوهرتز

پکیج: TO-220، پنج پایه

حفاظتها: محدودکننده جریان و خاموشی حرارتی

ولتاژ مرجع فیدبک: حدود 1.23 ولت

قطعات خارجی موردنیاز: سلف، دیود شاتکی و خازنهای ورودی و خروجی



توضیح پایهها

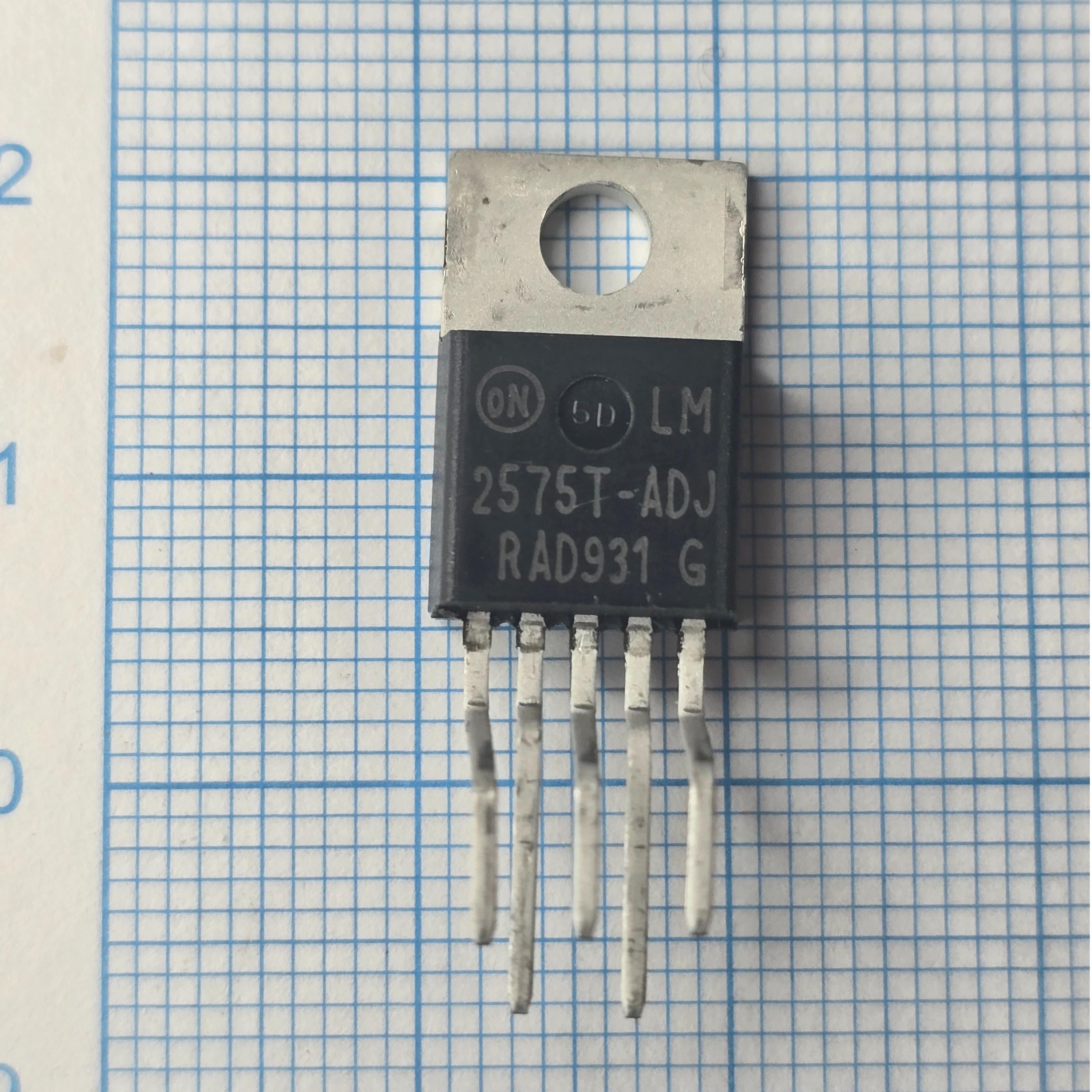

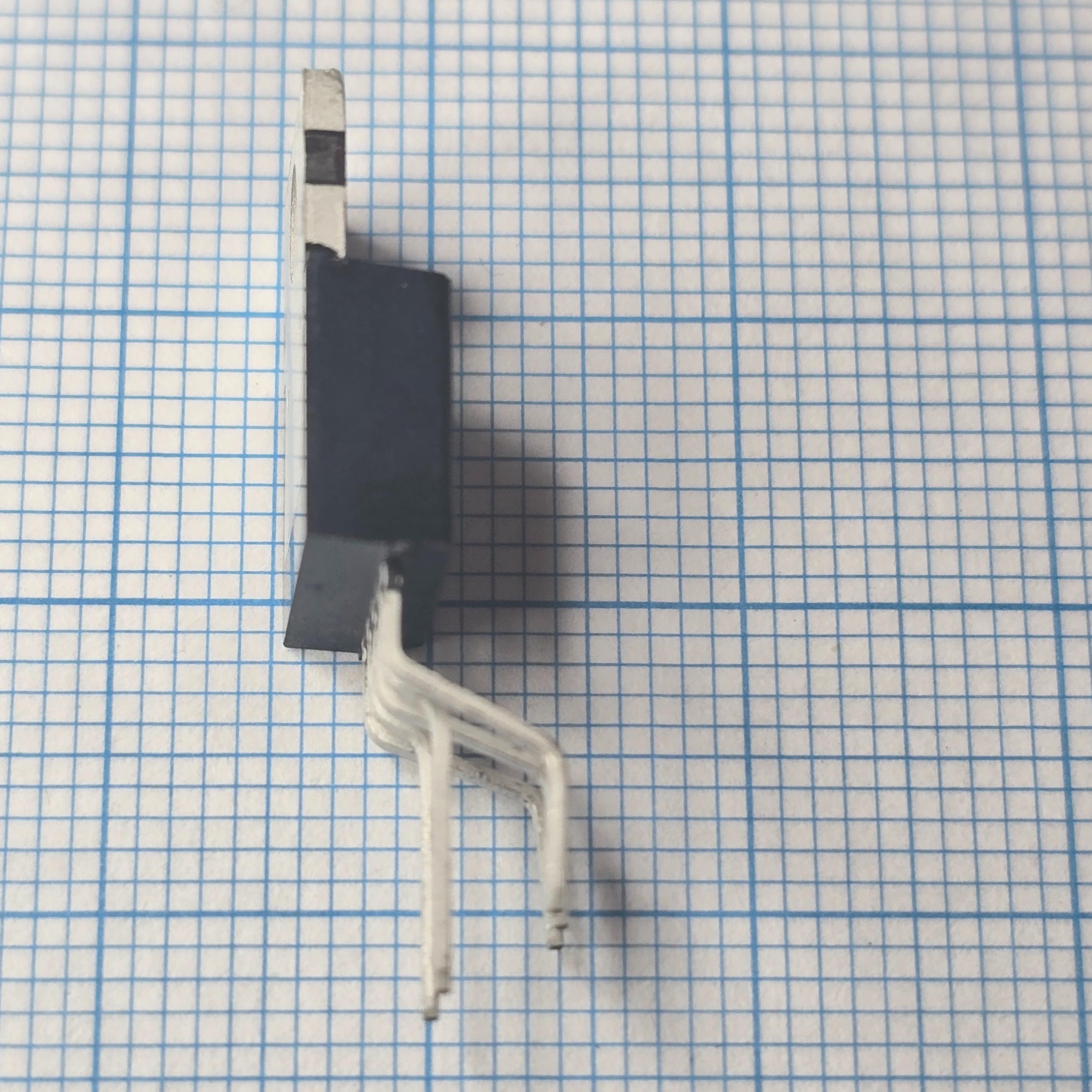

با مشاهده قطعه از روبهرو، نوشتهها به سمت شما و پایهها رو به پایین باشند:

پایه 1 VIN: ورودی مثبت تغذیه

پایه 2 OUTPUT: خروجی سوئیچینگ به سلف

پایه 3 GND: زمین مدار

پایه 4 FEEDBACK: فیدبک تنظیم ولتاژ

پایه 5 ON/OFF: کنترل روشن و خاموش شدن؛ سطح بالا باعث خاموشی رگولاتور میشود.

زبانه فلزی پشت قطعه به پایه 3 (GND) متصل است.



کاربردها

ساخت منابع تغذیه DC-DC با خروجی قابل تنظیم

تبدیل 24 ولت به 12، 5 یا 3.3 ولت

تغذیه بردهای کنترل صنعتی

منابع تغذیه تجهیزات الکترونیکی و مخابراتی

علائم خرابی

نبودن ولتاژ خروجی

تنظیم نشدن ولتاژ خروجی

افت ولتاژ زیر بار

ریپل یا نوسان زیاد خروجی

داغ شدن غیرعادی آیسی

اتصال کوتاه داخلی یا روشن و خاموش شدن متناوب منبع تغذیه

نکته مهم

LM2575T-ADJ حداکثر جریان خروجی 1 آمپر دارد و فرکانس سوئیچینگ آن 52 کیلوهرتز است. هنگام جایگزینی با LM2596T-ADJ، به تفاوت جریان نامی و فرکانس سوئیچینگ توجه کنید؛ این دو را بدون بررسی مدار خارجی، جایگزین مستقیم فرض نکنید.
