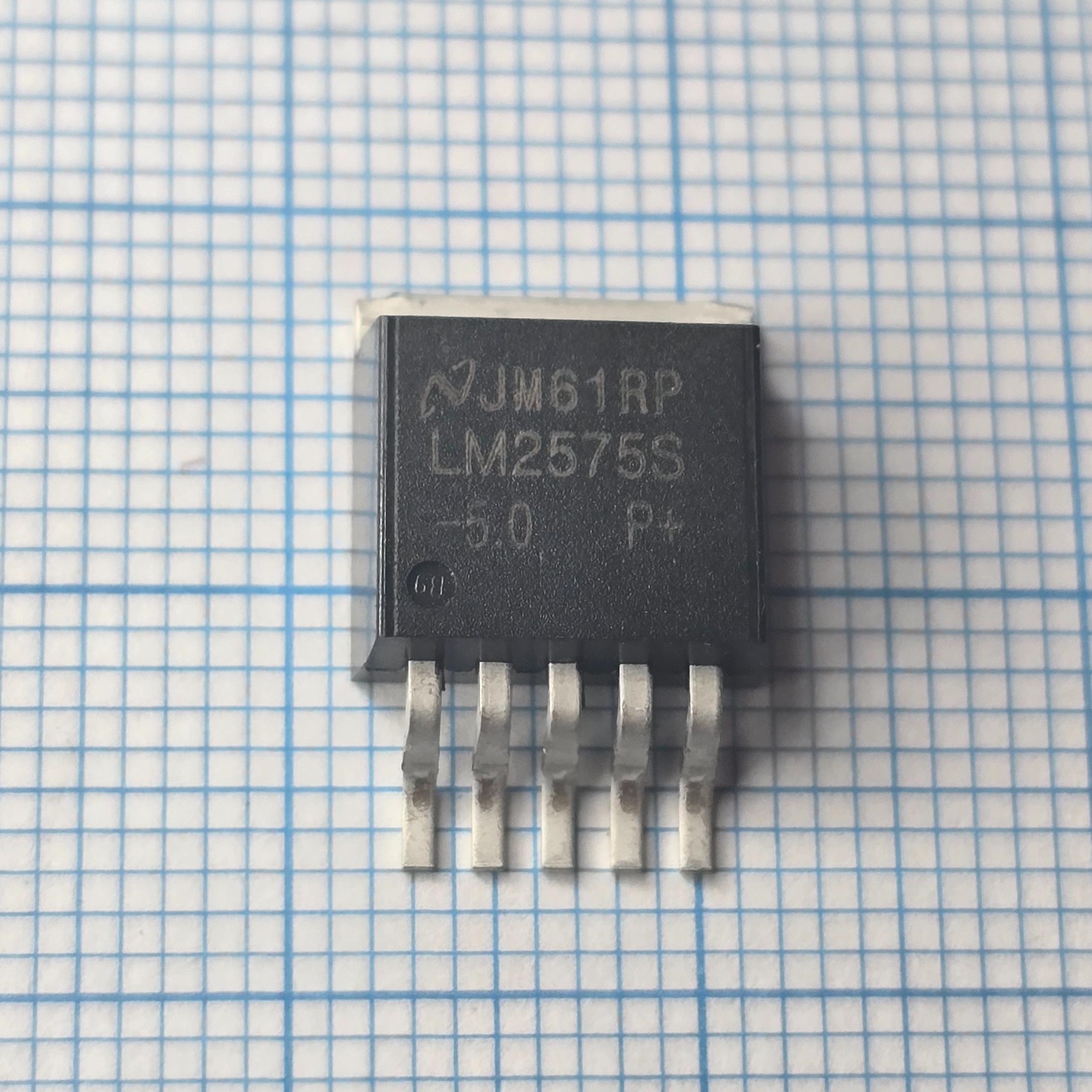

رگولاتور LM2575S-5.0 TO-263

LM2575S-5.0

نوع قطعه و سازنده

رگولاتور سوئیچینگ کاهنده ولتاژ (Buck Converter) از خانواده SIMPLE SWITCHER ساخت Texas Instruments / National Semiconductor با خروجی ثابت 5 ولت و پکیج نصب سطحی TO-263 (D2PAK).

مشخصات اصلی

ولتاژ ورودی: 4 تا 40 ولت DC

ولتاژ خروجی: 5 ولت ثابت

حداکثر جریان خروجی: 1 آمپر

فرکانس سوئیچینگ: 52 کیلوهرتز

پکیج: TO-263، پنج پایه بهعلاوه زبانه فلزی

حفاظتها: محدودکننده جریان و خاموشی حرارتی

کنترل روشن و خاموش: دارای پایه ON/OFF

قطعات خارجی موردنیاز: سلف، دیود شاتکی و خازنهای ورودی و خروجی

توضیح پایه ها

پایه 1 OUTPUT: خروجی سوئیچینگ به سلف

پایه 2 VIN: ورودی مثبت تغذیه

پایه 3 GND: زمین مدار

پایه 4 FEEDBACK: فیدبک تنظیم ولتاژ

پایه 5 ON/OFF: کنترل روشن و خاموش شدن؛ سطح بالا باعث خاموشی رگولاتور میشود.

زبانه فلزی پشت قطعه به پایه 1 (OUTPUT) متصل است.

کاربردها

تبدیل 12 یا 24 ولت DC به 5 ولت

منابع تغذیه بردهای صنعتی

تغذیه میکروکنترلرها و مدارهای دیجیتال

تجهیزات مخابراتی و کنترلی

علائم خرابی

نبودن خروجی 5 ولت

افت ولتاژ خروجی زیر بار

ریپل یا نوسان زیاد ولتاژ

داغ شدن غیرعادی آیسی

اتصال کوتاه داخلی

روشن و خاموش شدن متناوب منبع تغذیه

نکته مهم

LM2575S-5.0 حداکثر جریان خروجی 1 آمپر دارد و فرکانس سوئیچینگ آن 52 کیلوهرتز است؛ بنابراین با LM2595S-5.0 از نظر خانواده و فرکانس متفاوت است، هرچند هر دو خروجی ثابت 5 ولت و جریان نامی 1 آمپر دارند. هنگام جایگزینی، پکیج و مشخصات مدار خارجی را بررسی کنید.
