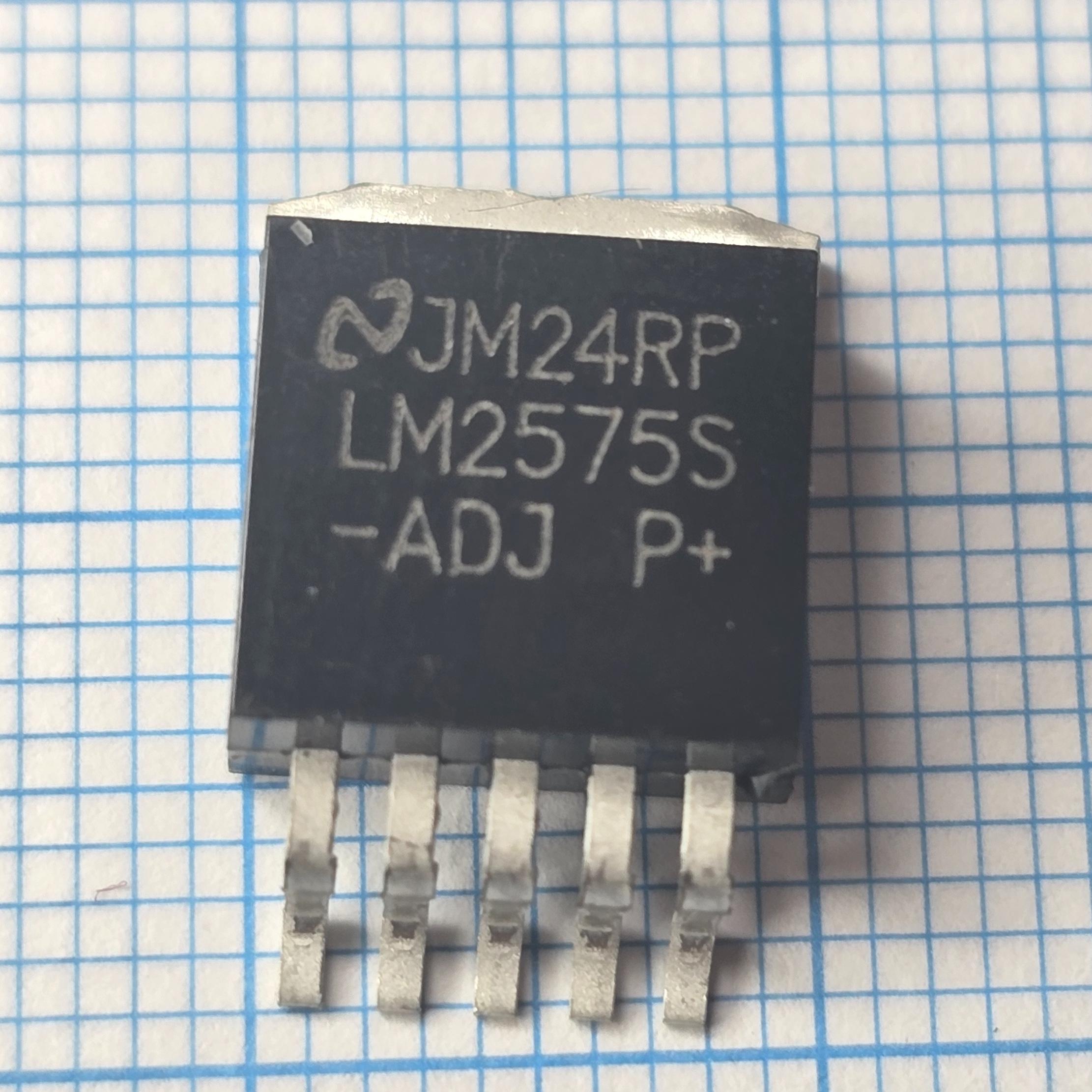

رگولاتور LM2575S-ADJ TO-263

LM2575S-ADJ

نوع قطعه و سازنده

رگولاتور سوئیچینگ کاهنده ولتاژ (Buck Converter) ساخت Texas Instruments / National Semiconductor با خروجی قابل تنظیم و پکیج نصب سطحی TO-263 (D2PAK).

مشخصات اصلی

ولتاژ ورودی: 4 تا 40 ولت DC

ولتاژ خروجی: قابل تنظیم از حدود 1.23 تا 37 ولت

حداکثر جریان خروجی: 1 آمپر

فرکانس سوئیچینگ: 52 کیلوهرتز

پکیج: TO-263، پنج پایه بهعلاوه زبانه فلزی

ولتاژ مرجع فیدبک: حدود 1.23 ولت

حفاظتها: محدودکننده جریان و خاموشی حرارتی

قطعات خارجی موردنیاز: سلف، دیود شاتکی و خازنهای ورودی و خروجی

توضیح پایه ها

با مشاهده قطعه از بالا و نوشتهها رو به شما:

پایه 1 OUTPUT: خروجی سوئیچینگ به سلف

پایه 2 VIN: ورودی مثبت تغذیه

پایه 3 GND: زمین مدار

پایه 4 FEEDBACK: فیدبک تنظیم ولتاژ

پایه 5 ON/OFF: کنترل روشن و خاموش شدن

زبانه فلزی پشت قطعه به پایه 1 (OUTPUT) متصل است.

کاربردها

ساخت منابع تغذیه DC-DC با خروجی قابل تنظیم

تبدیل 24 ولت به 12، 5 یا 3.3 ولت

تغذیه بردهای کنترل صنعتی

تجهیزات الکترونیکی و مخابراتی

علائم خرابی

نبودن ولتاژ خروجی

تنظیم نشدن ولتاژ خروجی

افت ولتاژ زیر بار

ریپل یا نوسان زیاد خروجی

داغ شدن غیرعادی آیسی

اتصال کوتاه داخلی یا روشن و خاموش شدن متناوب منبع تغذیه

نکته مهم

LM2575S-ADJ حداکثر جریان خروجی 1 آمپر دارد و با LM2596S-ADJ با جریان نامی 3 آمپر یکسان نیست. همچنین فرکانس سوئیچینگ LM2575 برابر 52 کیلوهرتز است؛ هنگام جایگزینی، مشخصات سلف و دیود مدار را بررسی کنید.
