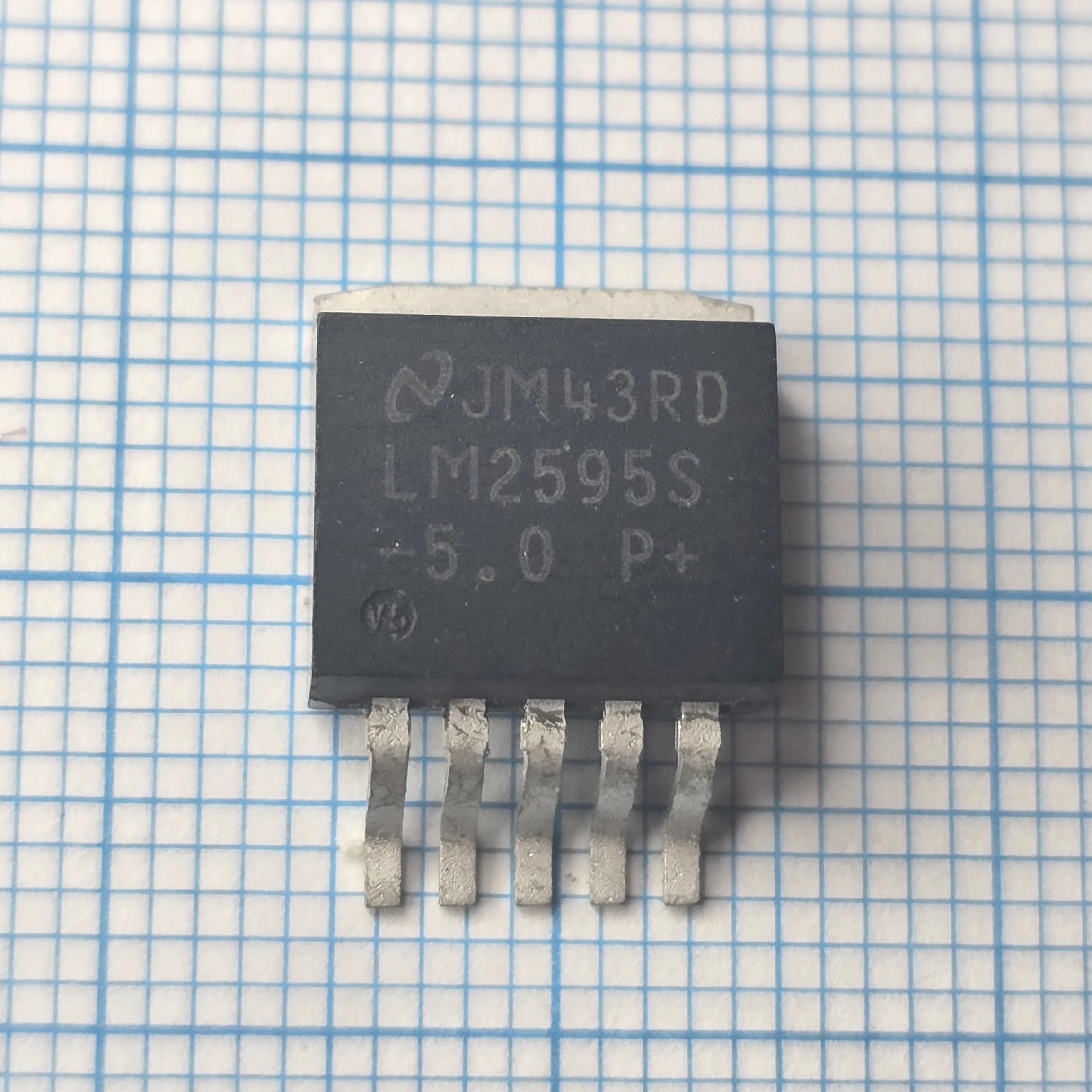

رگولاتور LM2595S-5.0 TO-263

LM2595S-5.0

نوع قطعه و سازنده

رگولاتور سوئیچینگ کاهنده ولتاژ (Buck Converter) از خانواده SIMPLE SWITCHER ساخت Texas Instruments (National Semiconductor) با خروجی ثابت 5 ولت و پکیج نصب سطحی TO-263 (D2PAK).

مشخصات اصلی

ولتاژ ورودی: 4.5 تا 40 ولت DC

ولتاژ خروجی: 5 ولت ثابت

حداکثر جریان خروجی نامی: 1 آمپر

فرکانس سوئیچینگ: 150 کیلوهرتز

پکیج: TO-263، پنج پایه بهعلاوه زبانه فلزی

حفاظتها: محدودکننده جریان و خاموشی حرارتی

ولتاژ مرجع فیدبک: حدود 1.23 ولت در نسخه قابل تنظیم

قطعات خارجی موردنیاز: سلف، دیود شاتکی و خازنهای ورودی و خروجی

پایه ها

پایه 1 OUTPUT: خروجی سوئیچینگ به سلف

پایه 2 VIN: ورودی مثبت تغذیه

پایه 3 GND: زمین مدار

پایه 4 FEEDBACK: فیدبک تنظیم ولتاژ

پایه 5 ON/OFF: کنترل روشن و خاموش شدن

زبانه فلزی بزرگ قطعه به پایه 1 (OUTPUT) متصل است.

کاربردها

تبدیل 12 یا 24 ولت DC به 5 ولت

منابع تغذیه بردهای صنعتی

تغذیه میکروکنترلرها و مدارهای دیجیتال

تجهیزات مخابراتی و کنترلی

علائم خرابی

نبودن خروجی 5 ولت

افت ولتاژ خروجی زیر بار

ریپل یا نوسان زیاد ولتاژ

داغ شدن غیرعادی آیسی

اتصال کوتاه داخلی

روشن و خاموش شدن متناوب منبع تغذیه

نکته مهم

LM2595S-5.0 حداکثر جریان نامی 1 آمپر دارد؛ با LM2596S-5.0 که برای جریان خروجی تا 3 آمپر طراحی شده، یکسان نیست. هنگام جایگزینی، ظرفیت جریان، پکیج و شماره پایهها را بررسی کنید.
