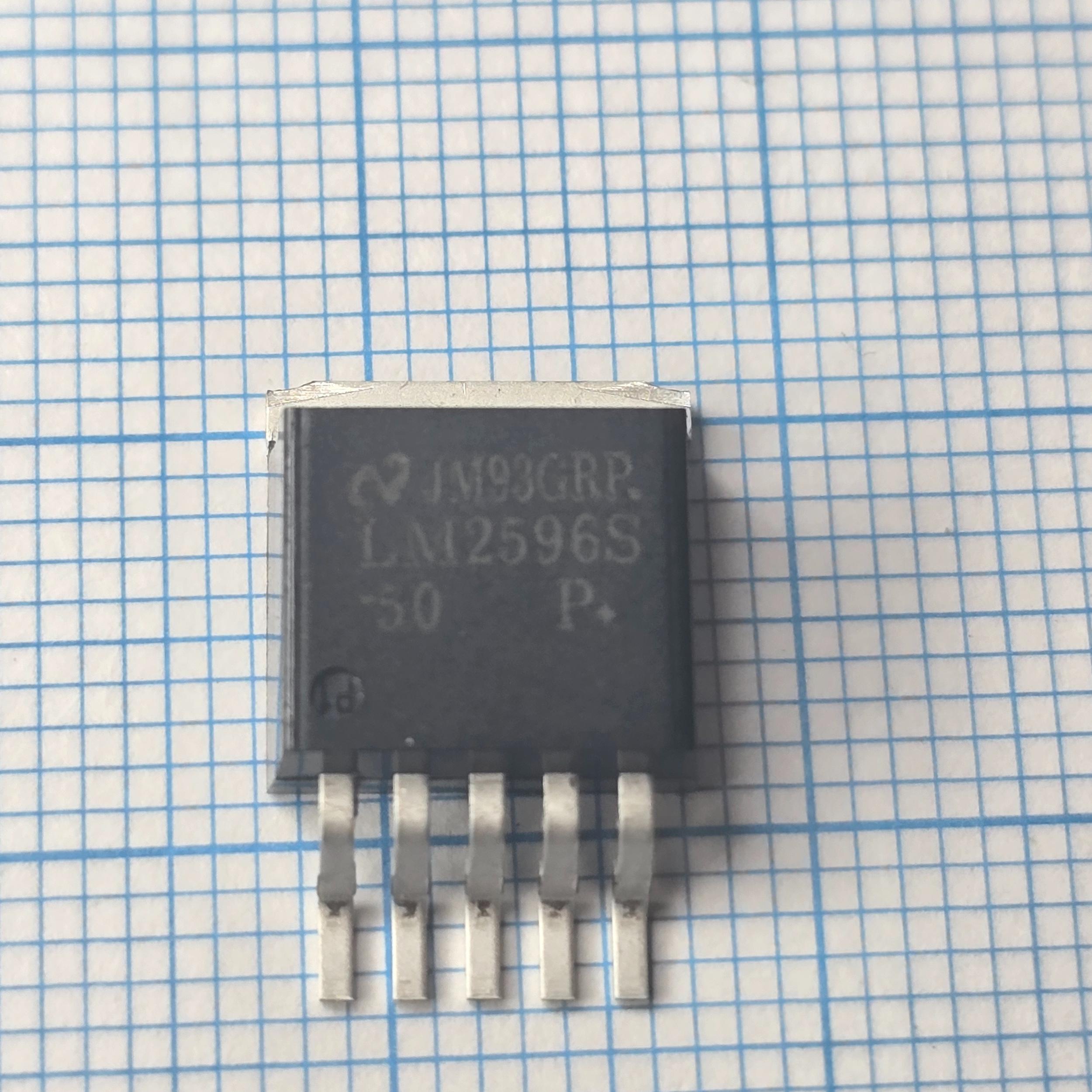

رگولاتور LM2596S-5.0 TO-263-5

LM2596S-5.0

نوع قطعه و سازنده

رگولاتور سوئیچینگ کاهنده ولتاژ (Buck Converter) ساخت Texas Instruments / National Semiconductor با خروجی ثابت 5 ولت و پکیج نصب سطحی TO-263 (D2PAK).

مشخصات اصلی

ولتاژ ورودی: 4.5 تا 40 ولت DC

ولتاژ خروجی: 5 ولت ثابت

حداکثر جریان خروجی: 3 آمپر، با رعایت شرایط حرارتی

فرکانس سوئیچینگ: 150 کیلوهرتز

پکیج: TO-263، پنج پایه

حفاظتها: محدودکننده جریان و خاموشی حرارتی

قطعات خارجی موردنیاز: سلف، دیود شاتکی و خازنهای ورودی و خروجی

توضیح پایه ها

پایه 1 VIN: ورودی مثبت تغذیه

پایه 2 OUTPUT: خروجی سوئیچینگ به سلف

پایه 3 GND: زمین مدار

پایه 4 FEEDBACK: فیدبک تنظیم ولتاژ

پایه 5 ON/OFF: کنترل روشن و خاموش شدن

نکته: زبانه فلزی بزرگ پشت پکیج به زمین (GND) متصل است.

کاربردها

تبدیل 12 یا 24 ولت DC به 5 ولت

منابع تغذیه بردهای صنعتی

تغذیه میکروکنترلرها و مدارهای دیجیتال

تجهیزات مخابراتی و کنترل

علائم خرابی

نبودن خروجی 5 ولت

افت ولتاژ زیر بار

ریپل یا نوسان زیاد خروجی

داغ شدن غیرعادی آیسی

اتصال کوتاه داخلی

روشن و خاموش شدن متناوب منبع تغذیه

نکته مهم

نسخه LM2596S-5.0 خروجی ثابت 5 ولت دارد و با نسخه LM2596S-ADJ که خروجی آن قابل تنظیم است، از نظر تنظیم ولتاژ متفاوت است. هنگام جایگزینی، پکیج و آرایش پایهها را نیز بررسی کنید.
