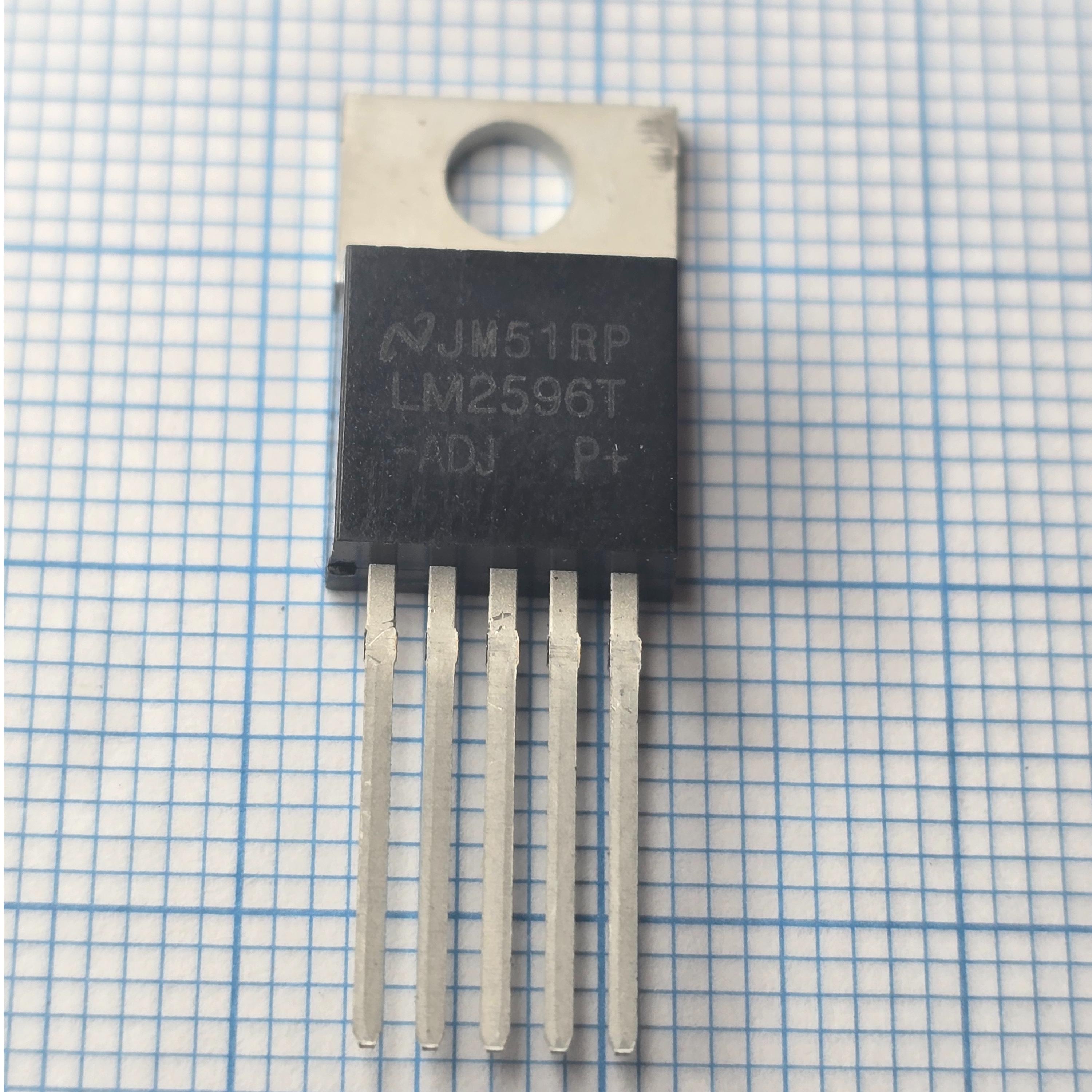

LM2596T-ADJ LM2596T ADJ TO-220-5 پنج پایه

LM2596T-ADJ

نوع قطعه و سازنده

رگولاتور سوئیچینگ کاهنده ولتاژ (Buck Converter) ساخت Texas Instruments / National Semiconductor با خروجی قابل تنظیم و پکیج TO-220 پنجپایه.

Texas Instruments

Ư

مشخصات اصلی

ولتاژ ورودی: 4.5 تا 40 ولت DC

ولتاژ خروجی: قابل تنظیم از حدود 1.2 تا 37 ولت

حداکثر جریان خروجی: 3 آمپر، بسته به شرایط حرارتی و اختلاف ولتاژ ورودی و خروجی

فرکانس سوئیچینگ: 150 کیلوهرتز

پکیج: TO-220، پنج پایه

ولتاژ مرجع فیدبک: حدود 1.23 ولت

حفاظتها: محدودکننده جریان و خاموشی حرارتی

قطعات خارجی موردنیاز: سلف، دیود شاتکی و خازنهای ورودی و خروجی

Texas Instruments

Ư

توضیح پایهها

با مشاهده قطعه از روبهرو، نوشتهها به سمت شما و پایهها رو به پایین باشند:

VIN: ورودی تغذیه مثبت

OUTPUT: خروجی سوئیچینگ به سلف

GND: زمین مدار

FEEDBACK: ورودی فیدبک برای تنظیم ولتاژ

ON/OFF: کنترل روشن و خاموش شدن

زبانه فلزی پشت قطعه به پایه 2 (OUTPUT) متصل است.

Texas Instruments

Ư

کاربردها

ساخت منابع تغذیه DC-DC قابل تنظیم

تبدیل 24 ولت به 12، 5 یا 3.3 ولت

تغذیه بردهای کنترل صنعتی

منابع تغذیه تجهیزات الکترونیکی و مخابراتی

علائم خرابی

نبودن ولتاژ خروجی

تنظیم نشدن ولتاژ خروجی

افت ولتاژ هنگام اتصال بار

ریپل و نوسان زیاد خروجی

داغ شدن غیرعادی آیسی

اتصال کوتاه داخلی یا سوختن فیوز ورودی

نکته مهم

برای تنظیم خروجی، از تقسیم مقاومتی بین خروجی و پایه FEEDBACK استفاده میشود. با توجه به جریان 3 آمپر، انتخاب صحیح سلف، دیود شاتکی و هیت سینک اهمیت زیادی دارد. ولتاژ خروجی نیز باید پایینتر از ولتاژ ورودی باشد.
