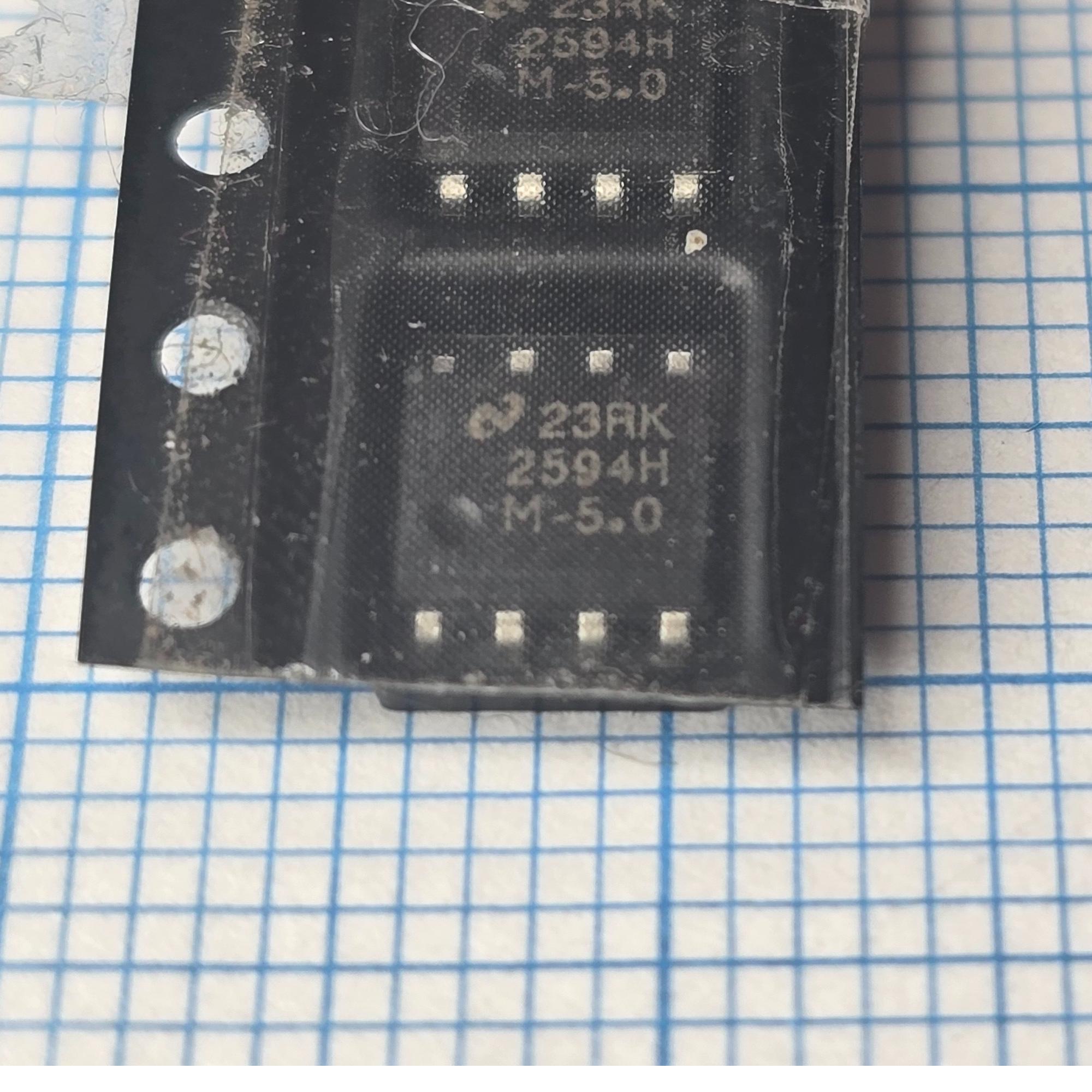

LM2594HM-5.0 2594HM-5.0 SMD SOIC-8

LM2594HM-5.0

نوع قطعه و سازنده

رگولاتور سوئیچینگ کاهنده ولتاژ (Buck Converter) از خانواده SIMPLE SWITCHER ساخت Texas Instruments، با خروجی ثابت 5 ولت.

Texas Instruments

Ư

مشخصات اصلی

ولتاژ خروجی: 5V ثابت

حداکثر جریان خروجی: 500mA

ولتاژ ورودی: 4.5 تا 40V برای نسخه معمولی LM2594؛ نسخه HV تا 60V

فرکانس سوئیچینگ: 150kHz

نوع پکیج: SOIC-8، نصب سطحی

راندمان معمول: حدود 82 درصد در ورودی 12V و بار 500mA

قابلیتهای حفاظتی: محدودکننده جریان و خاموشی حرارتی

Texas Instruments

ư

توضیح پایهها

در پکیج 8 پایه SOIC:

پایه 1 VIN: ورودی تغذیه

پایه 2 SW: خروجی سوئیچینگ به سلف

پایه 3 GND: زمین

پایه 4 FB: فیدبک تنظیم ولتاژ

پایه 5 ON/OFF: کنترل روشن و خاموش شدن

پایههای 6، 7 و 8 NC: بدون اتصال داخلی

برای تعیین پایهها، دیتاشیت نسخه دقیق قطعه را بررسی کنید؛ شماره پایهها بر اساس دیتاشیت خانواده LM2594 است.

Texas Instruments

Ư

کاربردها

تولید تغذیه 5 ولت از ورودی DC بالاتر

منابع تغذیه بردهای صنعتی

تغذیه میکروکنترلرها و مدارهای دیجیتال

تجهیزات مخابراتی و کنترل صنعتی

علائم خرابی

نبودن خروجی 5 ولت

افت ولتاژ خروجی زیر بار

ریپل زیاد یا ناپایداری ولتاژ

داغ شدن غیرعادی آیسی

اتصال کوتاه بین ورودی و زمین

روشن و خاموش شدن متناوب منبع تغذیه

نکته مهم

پیشوند H در شمارهای که نوشتهاید باید با مارک کامل روی بدنه تطبیق داده شود؛ نسخه LM2594HV تا 60 ولت ورودی را پشتیبانی میکند، اما نسخه معمولی حداکثر 40 ولت است. همچنین این آیسی به سلف، دیود شاتکی و خازنهای خارجی نیاز دارد.
