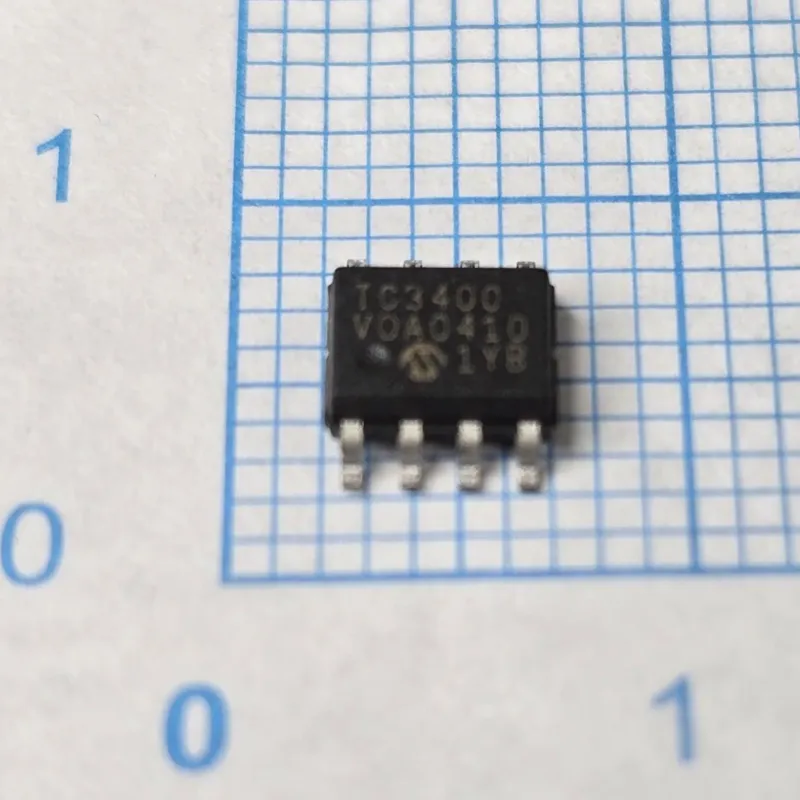

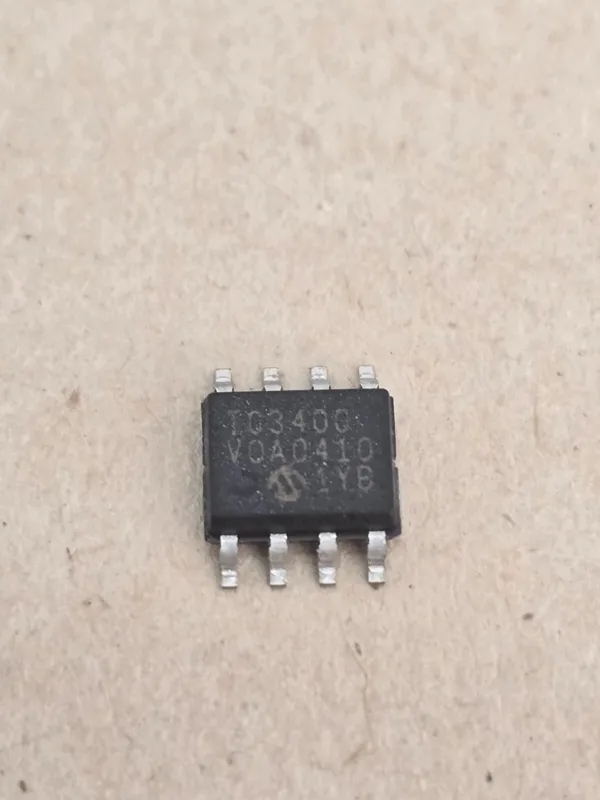

آی سی TC3400VOA TC3400 SMD

TC3400VOA 16-Bit Sigma-Delta Analog to Digital Converter (ADC)

TC3400VOA یک آیسی مبدل آنالوگ به دیجیتال (16-Bit Sigma-Delta ADC) ساخت Microchip Technology است که برای تبدیل سیگنالهای آنالوگ به داده دیجیتال با دقت بالا استفاده میشود. این قطعه دارای مصرف توان پایین بوده و برای سیستمهای اندازهگیری، سنسورها و تجهیزات قابل حمل طراحی شده است. ()

مشخصات فنی:

نوع قطعه: 16-Bit Sigma-Delta ADC

سازنده: Microchip Technology

پکیج: SOIC-8

رزولوشن: 16 بیت (15 بیت + علامت)

نوع ورودی: Differential Analog Input

رابط ارتباطی: 2-Wire microPort Serial Interface

ولتاژ کاری: حدود 1.8V تا 5.5V

دارای مرجع ولتاژ داخلی یا امکان استفاده از مرجع خارجی

مصرف توان بسیار پایین

سرعت تبدیل: تا حدود 8 تبدیل در ثانیه
()

پین اوت TC3400VOA (SOIC-8):

 ___________
 VIN+ 1 | | 8 VDD
 VIN 2 | | 7 SCLK
 VREF 3 | TC3400 | 6 SDAT
 GND 4 | | 5 VREF-


VIN+ / VIN-: ورودی تفاضلی سیگنال آنالوگ

SCLK: کلاک ارتباط سریال

SDAT: خروجی داده دیجیتال

VREF: مرجع ولتاژ

VDD: تغذیه مثبت

GND: زمین مدار

عملکرد در مدار:

TC3400VOA سیگنالهای آنالوگ بسیار ضعیف را دریافت کرده و پس از تبدیل با دقت 16 بیت، اطلاعات دیجیتال را از طریق رابط سریال به میکروکنترلر یا پردازنده ارسال میکند.

کاربردها:

سیستمهای اندازهگیری دقیق

رابط سنسورها

تجهیزات پزشکی و آزمایشگاهی

ابزار دقیق صنعتی

سیستمهای کنترل کممصرف

ثبت داده (Data Logging)

علائم خرابی در مدار:

نمایش مقادیر اشتباه سنسور

ثابت ماندن مقدار اندازهگیری

نویز زیاد در دادههای دیجیتال

عدم ارتباط با میکروکنترلر

تبدیل نشدن سیگنال آنالوگ به داده دیجیتال

تست سریع:

بررسی ولتاژ تغذیه پایه VDD و GND

بررسی سیگنال کلاک SCLK

بررسی خروجی داده SDAT

اعمال ولتاژ مشخص به ورودی آنالوگ و بررسی تغییر داده خروجی

در صورت وجود تغذیه و کلاک ولی نبود داده صحیح، احتمال خرابی TC3400VOA وجود دارد.
