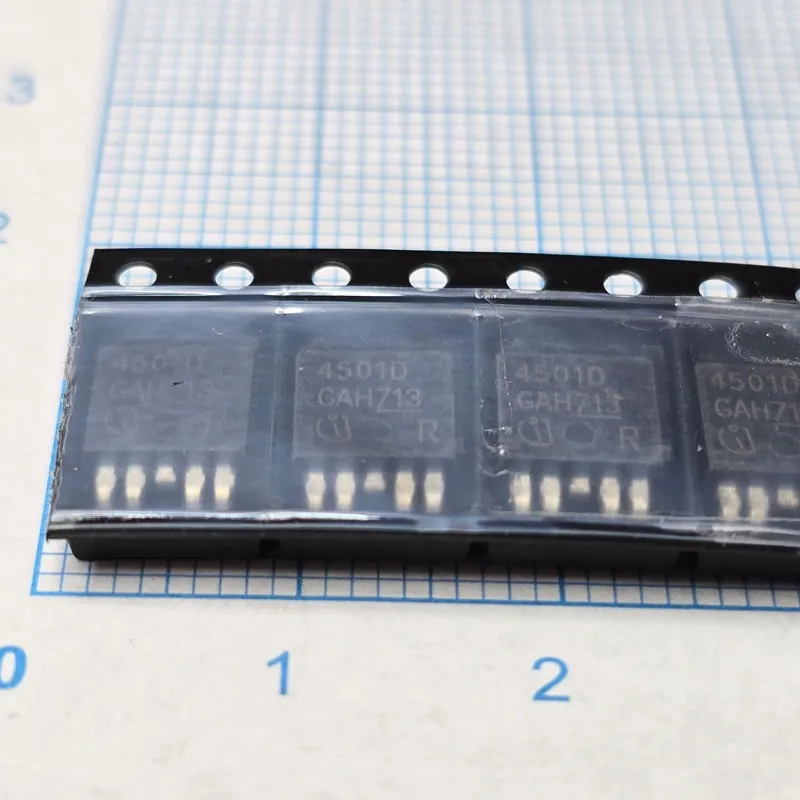

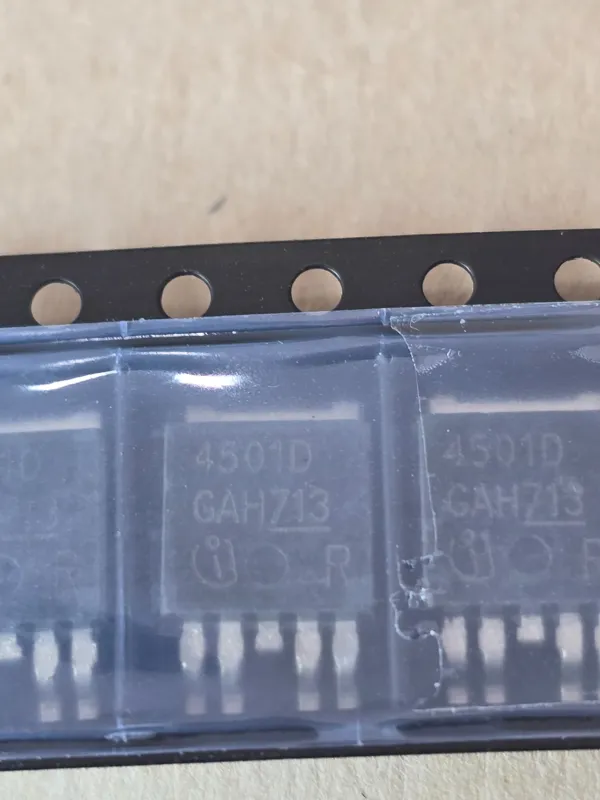

رگولاتور ولتاژ TLE4501D 4501D TO252

آیسی TLE4501D

TLE4501D یک آیسی درایور قدرت ساخت Infineon با پکیج TO-252-5 (SOT-252) است که برای کنترل بارهای الکتریکی در مدارهای صنعتی و خودرویی طراحی شده است. این قطعه دارای سوئیچ قدرت داخلی و مدارهای حفاظتی در برابر اتصال کوتاه، افزایش دما و شرایط غیرعادی تغذیه است.

پیناوت:

پایه 1: IN ورودی کنترل
پایه 2: GND زمین
پایه 3: OUT خروجی بار
پایه 4: GND زمین
پایه 5: VS تغذیه مثبت
Tab / پایه حرارتی: معمولاً متصل به بخش قدرت/زمین طبق دیتاشیت و طراحی برد است.

عملکرد در مدار:
TLE4501D با دریافت سیگنال کنترلی از میکروکنترلر یا مدار منطقی، سوئیچ قدرت داخلی را کنترل کرده و جریان بار را قطع و وصل میکند. مدارهای حفاظتی داخلی نیز در شرایط اضافهدما، اتصال کوتاه یا اضافهولتاژ از قطعه و مدار محافظت میکنند.

علائم خرابی:
در صورت خرابی TLE4501D ممکن است بار روشن نشود، خروجی دائماً روشن یا خاموش بماند، خروجی ولتاژ صحیح نداشته باشد یا آیسی بهسرعت داغ شود. اتصال کوتاه داخلی نیز میتواند باعث افت تغذیه یا سوختن فیوز و مقاومتهای حفاظتی مدار شود.
