آی سی سالم AD584KNZ AD584

آیسی AD584KNZ

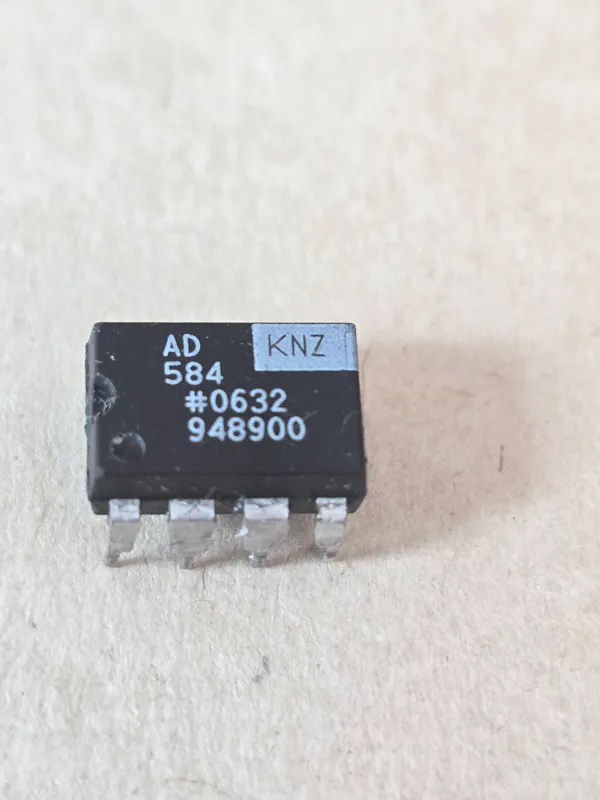

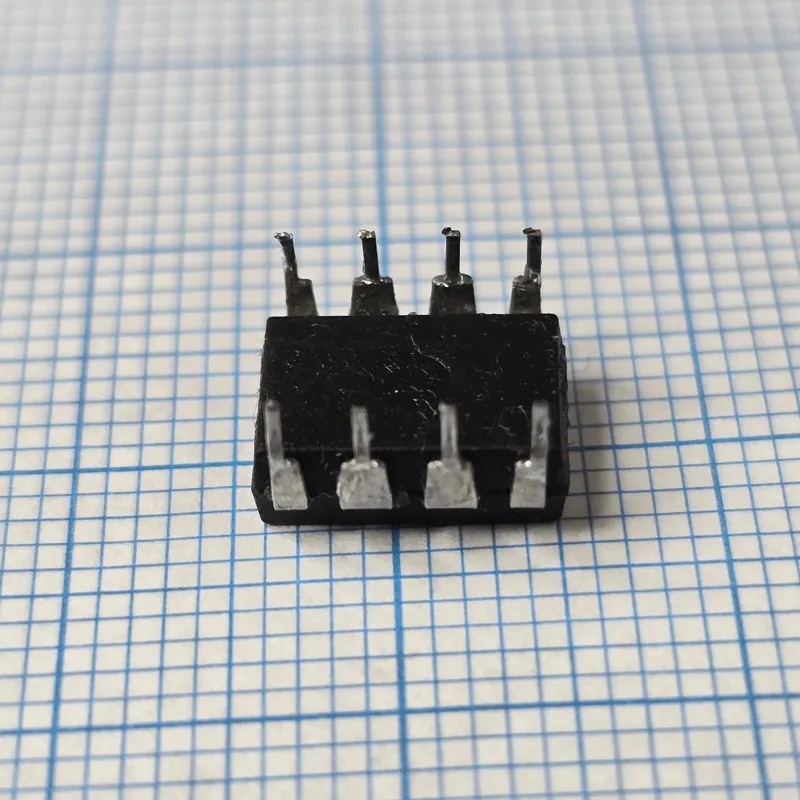

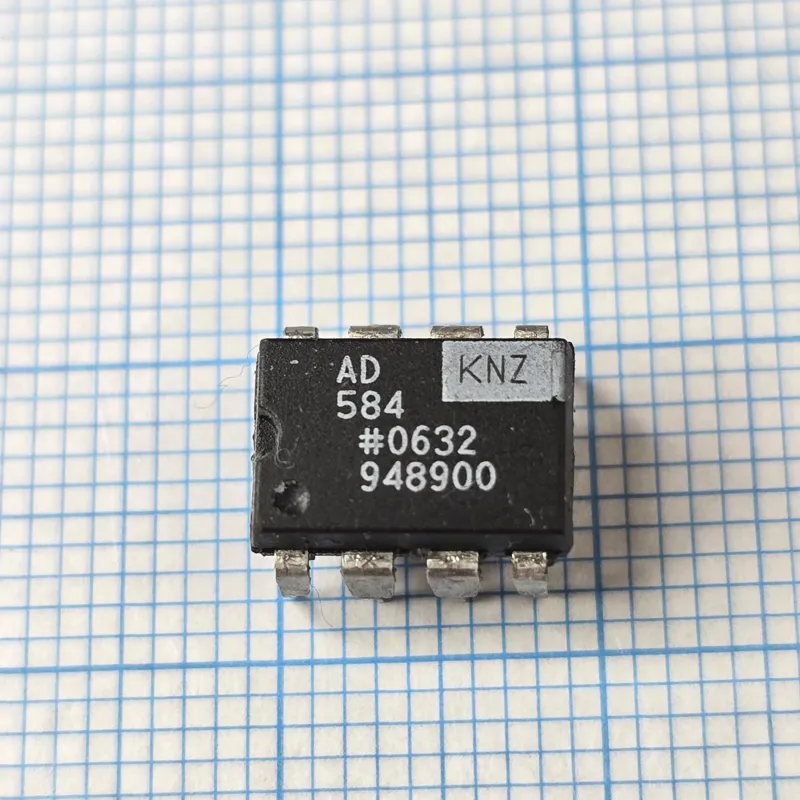

AD584KNZ یک مرجع ولتاژ دقیق و قابل تنظیم (Precision Programmable Voltage Reference) ساخت Analog Devices است که چهار ولتاژ خروجی دقیق 2.500V، 5.000V، 7.500V و 10.000V را بدون نیاز به قطعات خارجی فراهم میکند. این قطعه دارای دقت اولیه حدود 0.14 درصد و ضریب دمایی حداکثر 15ppm/°C است و قابلیت تأمین یا جذب جریان خروجی تا 10mA را دارد. مدل AD584KNZ در پکیج PDIP-8 عرضه میشود.

پیناوت:

پایه 1: VOUT خروجی مرجع
پایه 2: GND زمین
پایه 3: V ورودی/مرجع منفی
پایه 4: V+ تغذیه مثبت
پایه 5: VOUT اتصال انتخاب ولتاژ
پایه 6: VOUT اتصال انتخاب ولتاژ
پایه 7: VOUT اتصال انتخاب ولتاژ
پایه 8: STROBE کنترل صفر کردن خروجی

عملکرد در مدار:
AD584KNZ یک ولتاژ مرجع بسیار پایدار تولید میکند که با اتصال پایههای انتخاب مربوطه میتوان خروجی را روی 2.5، 5، 7.5 یا 10 ولت تنظیم کرد. همچنین با استفاده از مقاومتهای خارجی امکان ایجاد ولتاژهای مرجع دیگری نیز وجود دارد. این ویژگی آن را برای مدارهای دقیق اندازهگیری، مبدلهای A/D و D/A و سیستمهای کالیبراسیون مناسب میکند.

علائم خرابی:
در صورت خرابی AD584KNZ ممکن است ولتاژ مرجع خروجی از مقدار نامی فاصله داشته باشد، خروجی ناپایدار یا پرنویز شود، با تغییر دما خطای غیرعادی ایجاد کند یا یکی از حالتهای انتخاب ولتاژ بهدرستی عمل نکند. افزایش مصرف جریان نیز میتواند نشانه خرابی داخلی باشد.
