آی سی MC3303PWE4 MC3303 TSSOP

آیسی MC3303PWE4

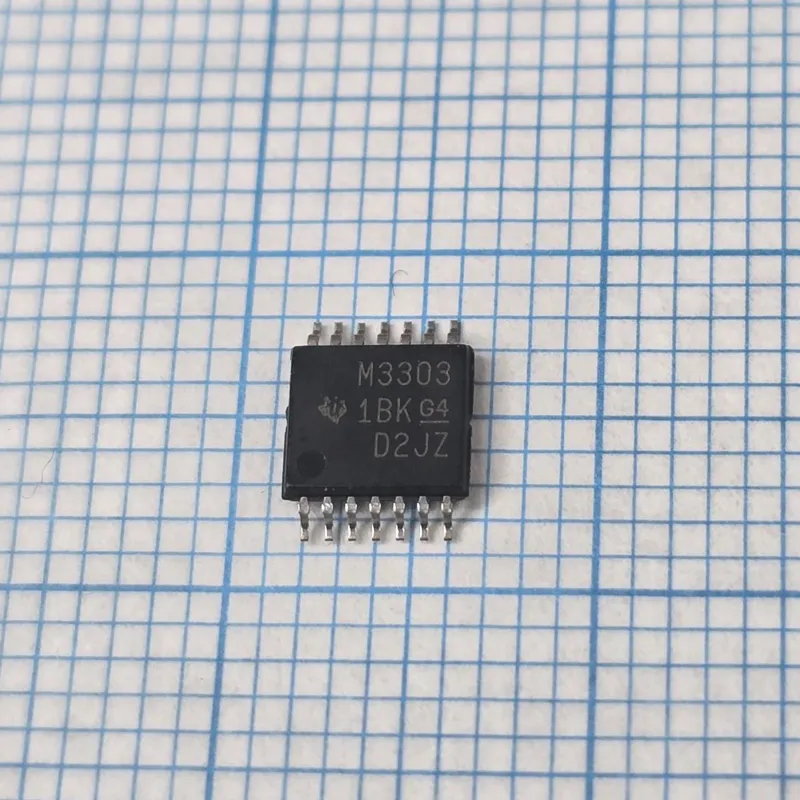

MC3303PWE4 یک تقویتکننده عملیاتی چهارکاناله (Quad Operational Amplifier) ساخت Texas Instruments است که برای مدارهای آنالوگ با تغذیه تکمنبع یا دومنبع طراحی شده است. این آیسی دارای پهنای باند حدود 1MHz، نرخ تغییرات خروجی حدود 0.6V/µs و محدوده تغذیه کلی 3 تا 36V است. مدل MC3303PWE4 در پکیج TSSOP-14 عرضه میشود.

پیناوت:

پایه 1: OUT1 خروجی کانال 1
پایه 2: IN1 ورودی معکوسکننده کانال 1
پایه 3: IN1+ ورودی غیرمعکوسکننده کانال 1
پایه 4: VCC / GND تغذیه منفی
پایه 5: IN2+ ورودی غیرمعکوسکننده کانال 2
پایه 6: IN2 ورودی معکوسکننده کانال 2
پایه 7: OUT2 خروجی کانال 2
پایه 8: OUT3 خروجی کانال 3
پایه 9: IN3 ورودی معکوسکننده کانال 3
پایه 10: IN3+ ورودی غیرمعکوسکننده کانال 3
پایه 11: VCC+ تغذیه مثبت
پایه 12: IN4+ ورودی غیرمعکوسکننده کانال 4
پایه 13: IN4 ورودی معکوسکننده کانال 4
پایه 14: OUT4 خروجی کانال 4

عملکرد در مدار:
MC3303PWE4 چهار تقویتکننده عملیاتی مستقل را در یک آیسی فراهم میکند. هر کانال میتواند برای تقویت سیگنال، فیلتر، بافر، مدارهای فیدبک و پردازش سیگنالهای آنالوگ استفاده شود. ورودی مشترکمد آن تا نزدیک ریل منفی تغذیه قابل استفاده است و خروجی تا حدود 1.5V پایینتر از ریل مثبت میتواند برسد.

علائم خرابی:
در صورت خرابی MC3303PWE4 ممکن است یکی از چهار خروجی روی ولتاژ ثابت بماند، سیگنال بهدرستی تقویت نشود، خروجی دچار نوسان یا خطای آفست شود یا مصرف جریان آیسی افزایش پیدا کند. خرابی یک کانال الزاماً به معنی خرابی سه کانال دیگر نیست.
