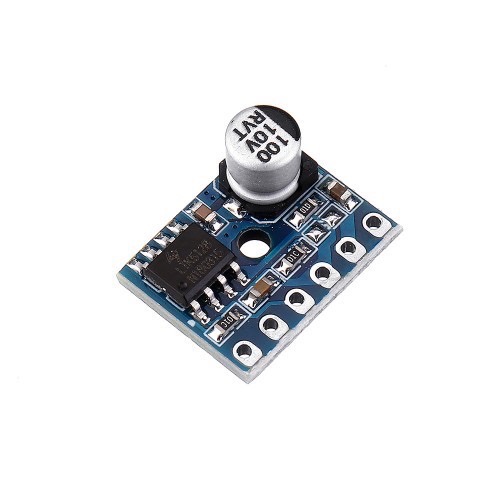

ماژول آمپلی فایر مونو XY-SP5W 5W 5128

این ماژول یک تقویت کننده صوتی مونو تک کانال کلاس D با چیپ  5128 و دارای 1 کانال با توان خروجی 5Wو ولتاژ کاری 2.5 ولت تا 5.5 ولت می باشد. این ماژول یک آمپلی فایر ساده و کوچک مونو با توان پایین است.

از این ماژول می توان در ساخت اسپیکر پرتابل، تلفن همراه، نوت بوک و استفاده کرد. کیفیت بسیار خوب، وزن کم، عدم نیاز به گرماگیر آلومینیومی و قیمت مناسب از دیگر ویژگی های این محصول است. اگر ولتاژ از 5.5 ولت بیشتر شود و یا اینکه پلاریته مثبت و منفی جابه جا وصل شود IC آسیب می بیند. اندازه کوچک، قیمت پایین و عدم نیاز به گرماگیر آلومینیوم از ویژگی های منحصربفرد ماژول می باشد.

ویژگیها

ولتاژ تغذیه: 2.5V تا 5.5V DC
جریان کاری(آمپر):2A

توان خروجی: 3 تا 5وات
مقاومت/امپدانس اسپیکر (Ω):4 تا 8 اهم

اسپیکر توصیه شده: 4اهم 3وات

نسبت سیگنال به نویز: 85dBesam VDD=5V,Vorms=1V

کلاس امپلیفایر: دیجیتال
تعداد کانال صدامونو 1 کانال
خروجی ساب ووفر: ندارد

نویز و دیسترشن: کم

دارای عملکرد بیصدا: با اعمال ولتاژ سطح بالا به پایه میوت  صدای خروجی قطع و با اعمال ولتاژ سطح پایین صدا وصل میگردد. ولتاژ سطح پایین بصورت پیشفرض توسط یک مقاومت پایینکش اعمال شده است

این ماژول برای سیگنالهای صوتی بین 0.5 تا 1ولت قابل استفاده میباشد. اگر سیگنال ورودی کوچکتر از این مقدار باشد نیاز به پری امپلیفایر میباشد

اطلاعات مربوط به پین های آمپلی فایر مونو Mono Amplifier 5128:
