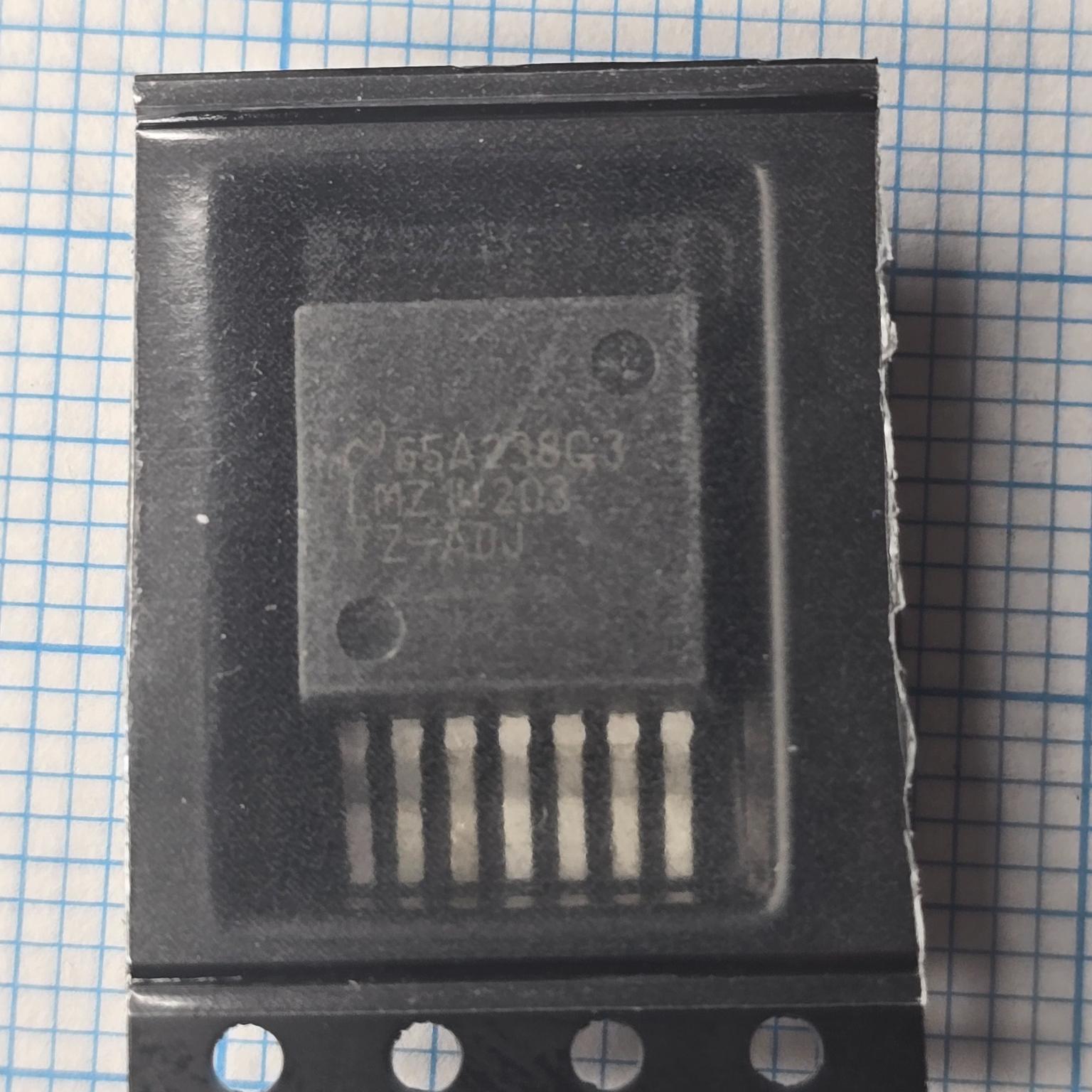

LMZ14203TZ-ADJ LMZ14203TZ TO263

LMZ14203TZ-ADJ

1. نوع و سازنده

نوع: ماژول مبدل DC-DC کاهنده (Buck)

سازنده: Texas Instruments

خانواده: SIMPLE SWITCHER

پکیج: TO-PMOD، 7 پایه

نوع خروجی: قابل تنظیم (Adjustable)

جریان خروجی: حداکثر 3A

دمای کاری: 40 تا +125°C ()

2. مشخصات اصلی

ولتاژ ورودی: 6 تا 42V DC

محدوده خروجی: 0.8 تا 6V DC

توان خروجی: حداکثر حدود 18W

فرکانس سوئیچینگ: حدود 200kHz تا 1MHz، قابل تنظیم

بازده: تا حدود 90 درصد

دارای سلف شیلدشده داخلی

کنترل Constant On-Time (COT)

دارای Soft-Start خارجی و Precision Enable

حفاظت در برابر:

اتصال کوتاه خروجی

اضافهجریان

افزایش دما

افت ولتاژ ورودی (UVLO)

اضافهولتاژ خروجی ()

3. توضیح پایهها

پکیج LMZ14203TZ-ADJ دارای 7 پایه است:

پایه 1 VIN: ورودی ولتاژ DC

پایه 2 ON/OFF: فعالسازی یا خاموش کردن مبدل

پایه 3 GND: زمین

پایه 4 FB: فیدبک و تنظیم ولتاژ خروجی

پایه 5 SS: تنظیم زمان Soft-Start

پایه 6 VOUT: خروجی DC

پایه 7 SYNC: ورودی همگامسازی فرکانس سوئیچینگ

همچنین پد حرارتی زیر ماژول نقش مهمی در دفع حرارت دارد و باید مطابق دیتاشیت به PCB متصل شود. ()

4. کاربردها

تبدیل 24V به 5V / 3.3V / 12V در محدوده مجاز

تغذیه PLC و تجهیزات اتوماسیون

تجهیزات صنعتی

تغذیه FPGA و پردازندهها

منابع تغذیه Point-of-Load

تجهیزات اندازهگیری و کنترل

مدارهای نیازمند DC-DC با جریان تا 3A ()

5. علائم خرابی

نبودن ولتاژ خروجی

افت خروجی زیر بار

ریپل زیاد روی خروجی

روشن و خاموش شدن مکرر

اتصال کوتاه VIN به GND

مصرف جریان غیرعادی

داغ شدن شدید ماژول

تغییر غیرعادی ولتاژ FB

عمل کردن مکرر حفاظت حرارتی یا محدودکننده جریان

6. نکته مهم

LMZ14203TZ-ADJ یک DC-DC ماژول کامل است و سلف سوئیچینگ داخل خود ماژول قرار دارد؛ بنابراین با رگولاتورهای Buck معمولی که به سلف خارجی نیاز دارند متفاوت است. ()

نکته مهم برای تعمیر: حداکثر خروجی 6V است؛ بنابراین نمیتوان از آن برای تبدیل 24V به 12V استفاده کرد. برای مثال 24V 5V یا 12V 3.3V مناسب است. ()
