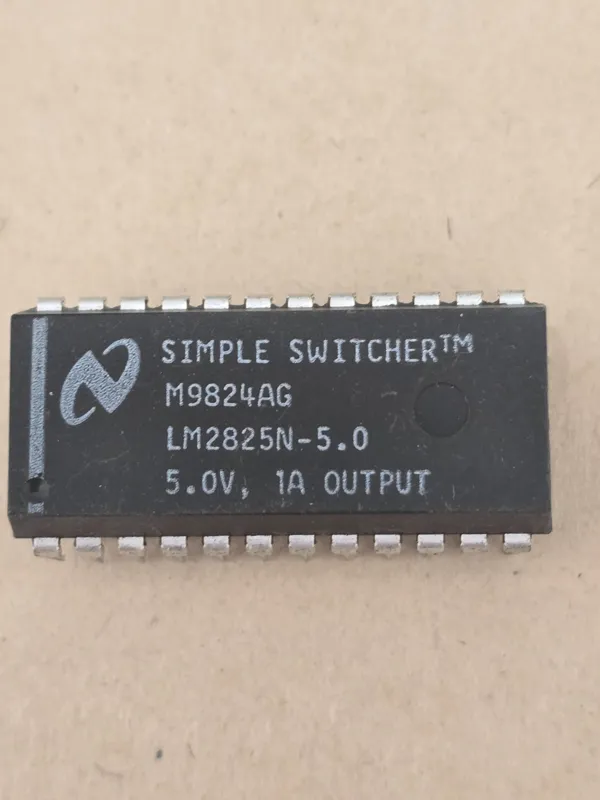

LM2825N-5.0 یک مبدل DC-DC کاهنده (Step-Down / Buck Converter) ساخت National Semiconductor / Texas Instruments است که یک خروجی ثابت 5 ولت با جریان حداکثر 1 آمپر ایجاد میکند. این قطعه دارای مدار سوئیچینگ داخلی بوده و با ورودی 7 تا 40 ولت و فرکانس سوئیچینگ حدود 150kHz کار میکند. پکیج آن PDIP-24 است.

پیناوت:

پایههای VIN: ورودی ولتاژ DC
پایههای VOUT: خروجی تثبیتشده +5V
پایههای GND: زمین
پایههای مربوط به SW: اتصال داخلی بخش سوئیچینگ
تعدادی از پایهها بهصورت NC یا پایههای تکراری برای توزیع جریان و دفع حرارت هستند.
 پینآرایش دقیق باید مطابق نسخه LM2825N-5.0 در پکیج 24-PDIP بررسی شود.

عملکرد در مدار:
LM2825N-5.0 ولتاژ DC ورودی را به یک ولتاژ ثابت 5V تبدیل میکند و به دلیل وجود مدار سوئیچینگ داخلی، برای ساخت منبع تغذیه DC-DC با تعداد قطعات خارجی نسبتاً کم استفاده میشود. مدار داخلی شامل کنترلر، سوئیچ قدرت و بخشهای لازم برای تنظیم ولتاژ خروجی است.

علائم خرابی:
در صورت خرابی LM2825N-5.0 ممکن است خروجی 5V ایجاد نشود، ولتاژ خروجی کاهش یا ناپایدار شود، ریپل خروجی افزایش یابد یا آیسی بیش از حد گرم شود. اتصال کوتاه داخلی نیز میتواند باعث افت شدید ولتاژ ورودی یا از کار افتادن کامل بخش تغذیه برد شود.
