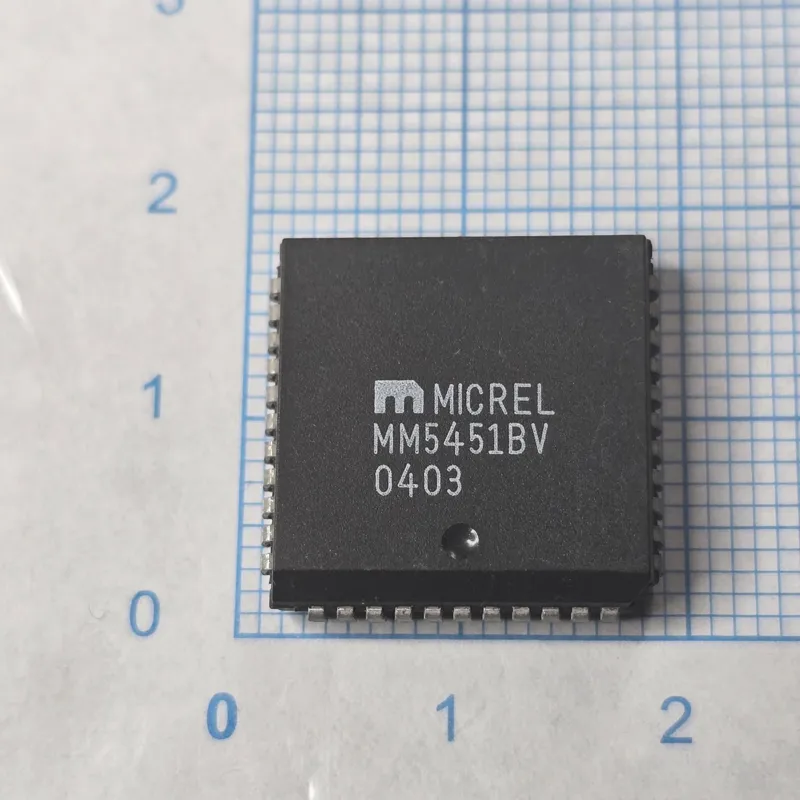

آی سی MM5451BV PLCC44

آیسی MM5451BV

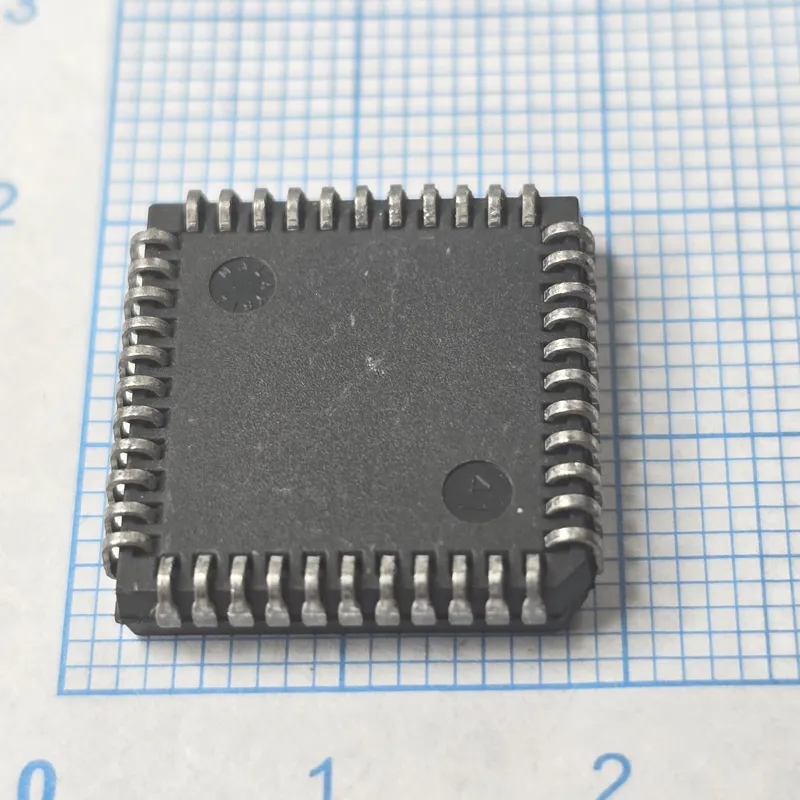

MM5451BV یک درایور نمایشگر LED سریالی (LED Display Driver) ساخت Micrel است که دارای 35 خروجی برای کنترل LEDها بوده و قابلیت کنترل پیوسته شدت روشنایی را دارد. اطلاعات بهصورت سریال از طریق پایههای DATA و CLOCK وارد آیسی شده و در خروجیهای LED قرار میگیرد. این قطعه در پکیج PLCC-44 عرضه شده و با تغذیه حدود 4.75 تا 11V کار میکند.

پیناوت:

پایه 19: BRIGHTNESS CONTROL کنترل روشنایی
پایه 20: VDD تغذیه مثبت
پایه 21: CLOCK ورودی کلاک سریال
پایه 22: DATA IN ورودی داده سریال
پایههای 23 تا 44: خروجیهای LED OUT1 تا OUT35 و پایههای NC مطابق آرایش PLCC
پایههای 5 و 6: VSS زمین
پایههای NC: بدون اتصال

عملکرد در مدار:
MM5451BV دادههای سریال را دریافت کرده و پس از ذخیره در رجیسترهای داخلی، آنها را به خروجیهای متعدد LED منتقل میکند. هر خروجی میتواند جریان LED را کنترل کند و پایه BRIGHTNESS CONTROL برای تنظیم شدت روشنایی نمایشگر استفاده میشود.

علائم خرابی:
در صورت خرابی MM5451BV ممکن است بخشی از LEDهای نمایشگر روشن نشوند، تعدادی از سگمنتها دائماً روشن یا خاموش بمانند، اطلاعات نمایشگر اشتباه نمایش داده شود یا کل نمایشگر از کار بیفتد. خرابی بخش ورودی سریال نیز میتواند باعث شود دادههای صحیح از پردازنده به خروجیها منتقل نشوند.
