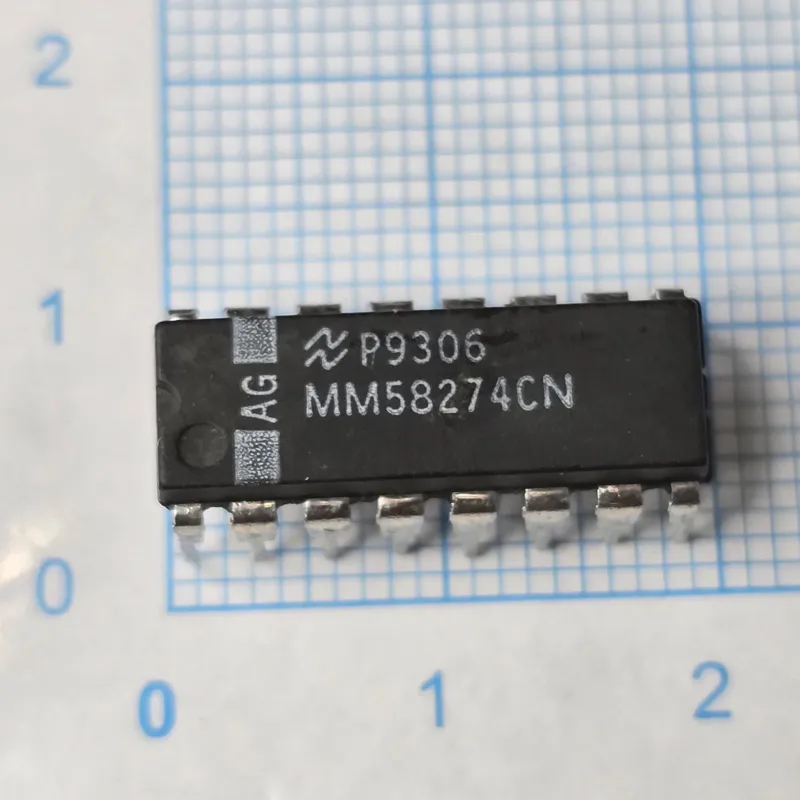

آی سی MM58274CN DIP16

آیسی MM58274CN

MM58274CN یک آیسی ساعت و تقویم بلادرنگ (Real-Time Clock) ساخت National Semiconductor است که برای نگهداری و شمارش دقیق زمان و تاریخ در سیستمهای میکروپردازندهای طراحی شده است. این قطعه دارای باس داده 4 بیتی، شمارندههای BCD و اسیلاتور کریستالی 32.768kHz است و با تغذیه حدود 5V کار میکند. در پکیج DIP-16 عرضه شده است.

پیناوت:

پایه 1: IRQ خروجی وقفه
پایه 2: CS انتخاب آیسی
پایه 3: ALE فعالسازی لچ آدرس
پایه 4: A0 خط آدرس
پایه 5: A1 خط آدرس
پایه 6: A2 خط آدرس
پایه 7: A3 خط آدرس
پایه 8: RD فرمان خواندن
پایه 9: GND زمین
پایه 10: WR فرمان نوشتن
پایههای 11 تا 14: D3 تا D0 باس داده 4 بیتی
پایه 15: OSC IN/OUT اتصال کریستال 32.768kHz
پایه 16: VCC تغذیه +5V

عملکرد در مدار:
MM58274CN زمان و تاریخ را بهصورت دیجیتال شمارش کرده و اطلاعات ثانیه، دقیقه، ساعت، روز، ماه و سال را در اختیار پردازنده قرار میدهد. اطلاعات بهصورت BCD و از طریق باس 4 بیتی خوانده و نوشته میشوند. اسیلاتور داخلی با کریستال 32.768kHz مرجع زمانی RTC را فراهم میکند. این آیسی قابلیت شمارش 12 یا 24 ساعته و ایجاد وقفه را نیز دارد.

علائم خرابی:
در صورت خرابی MM58274CN ممکن است ساعت یا تاریخ متوقف شود، زمان بهدرستی شمارش نشود، اطلاعات RTC اشتباه خوانده شود، ارتباط پردازنده با آیسی قطع شود یا خروجی وقفه عملکرد صحیح نداشته باشد. خرابی اسیلاتور یا مشکل کریستال 32.768kHz نیز میتواند باعث توقف کامل شمارش زمان شود.
