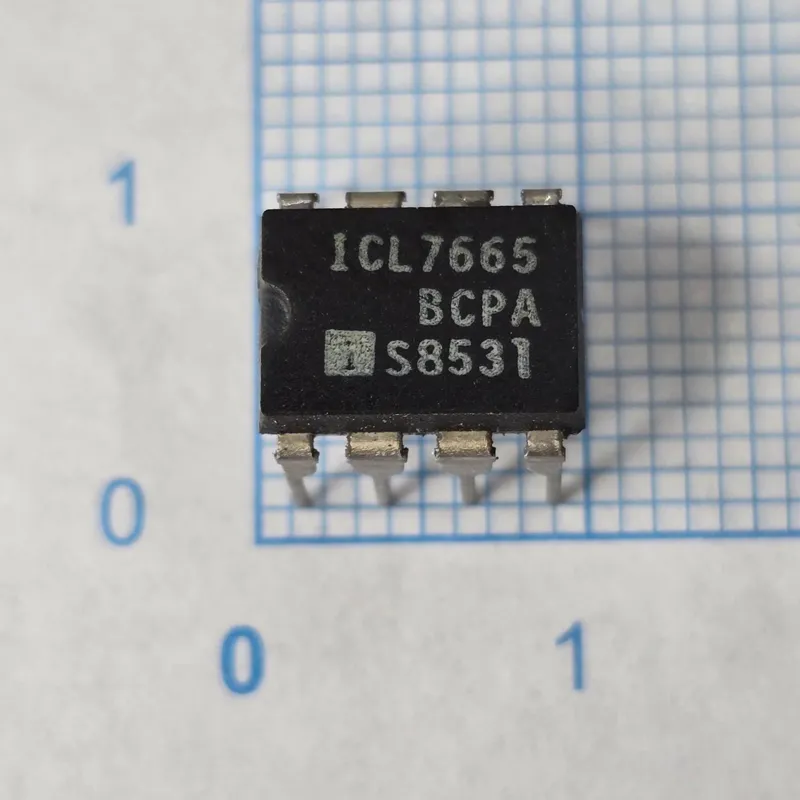

آی سی ICL7665BCPA Icl7665 DIP8

آیسی ICL7665BCPA

ICL7665BCPA یک آیسی مانیتورینگ ولتاژ دوکاناله (Dual Over/Undervoltage Monitor) ساخت Maxim/Analog Devices است که دارای دو مقایسهکننده، مرجع ولتاژ دقیق و خروجیهای دارای هیسترزیس داخلی است. این قطعه با تغذیه 1.6 تا 16 ولت کار میکند و مصرف جریان بسیار پایینی در حدود 3µA دارد. مدل ICL7665BCPA در پکیج DIP-8 عرضه میشود.

پیناوت:

پایه 1: OUT1 خروجی تشخیص ولتاژ
پایه 2: HYST1 تنظیم هیسترزیس کانال 1
پایه 3: SET1 ورودی تنظیم آستانه کانال 1
پایه 4: GND زمین
پایه 5: HYST2 تنظیم هیسترزیس کانال 2
پایه 6: SET2 ورودی تنظیم آستانه کانال 2
پایه 7: OUT2 خروجی تشخیص ولتاژ
پایه 8: V+ تغذیه مثبت

عملکرد در مدار:
ICL7665BCPA دو سطح ولتاژ قابل تنظیم را کنترل میکند و در صورت کاهش یا افزایش ولتاژ از حد تعیینشده، خروجیهای OUT1 و OUT2 را تغییر میدهد. از هیسترزیس داخلی برای جلوگیری از قطع و وصل سریع خروجی در اطراف نقطه آستانه استفاده میشود. این آیسی برای مانیتورینگ تغذیه، تشخیص افت ولتاژ، اضافهولتاژ و حفاظت مدارهای الکترونیکی مناسب است.

علائم خرابی:
در صورت خرابی ICL7665BCPA ممکن است OUT1 یا OUT2 روی یک سطح ثابت بماند، تغییرات ولتاژ بهدرستی تشخیص داده نشود، مدار حفاظت یا هشدار بدون دلیل فعال شود یا در محدودههای صحیح ولتاژ، خروجی وضعیت نادرستی ایجاد کند. افزایش غیرعادی مصرف جریان یا گرمشدن آیسی نیز میتواند نشانه خرابی داخلی باشد.
