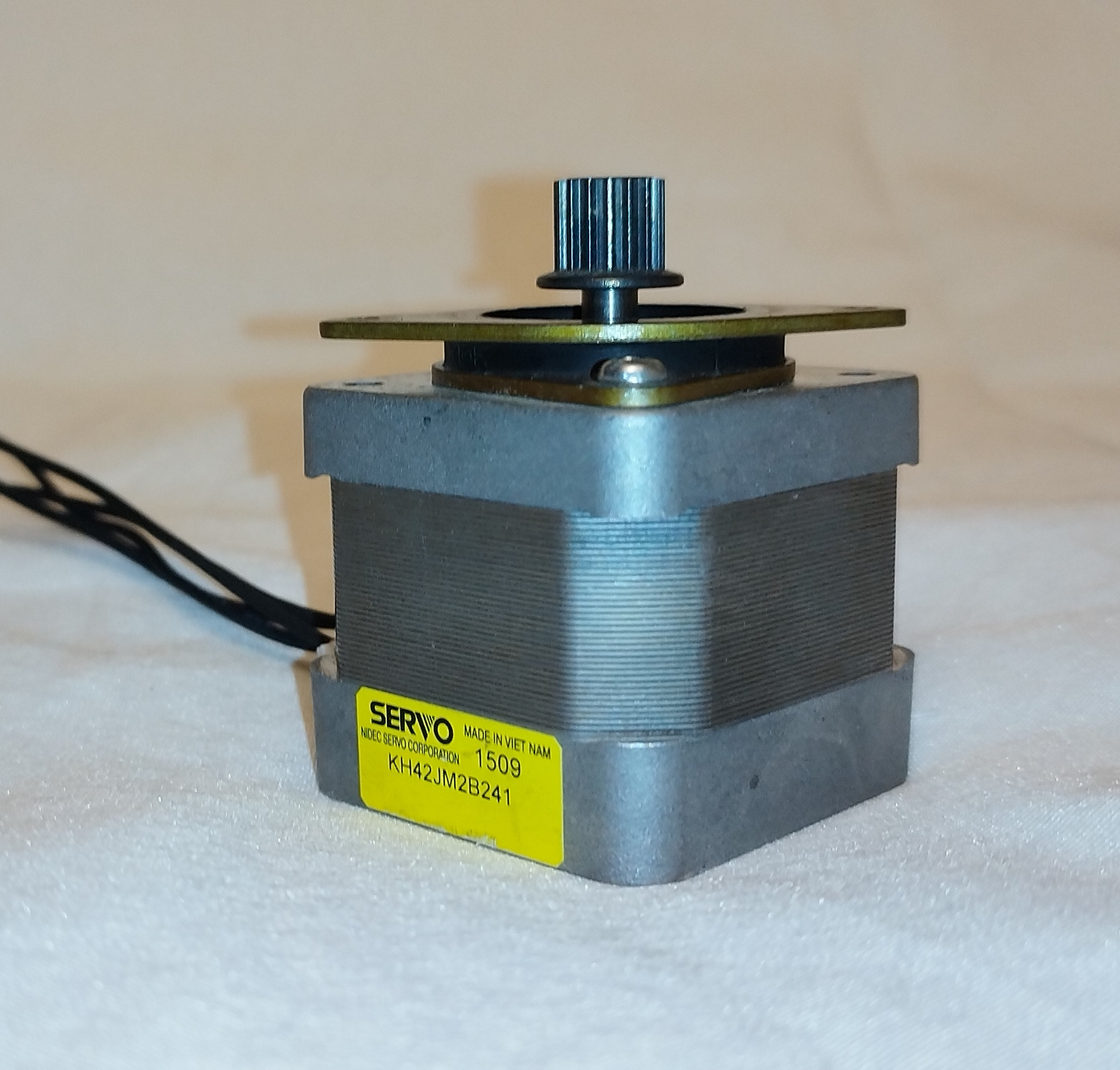

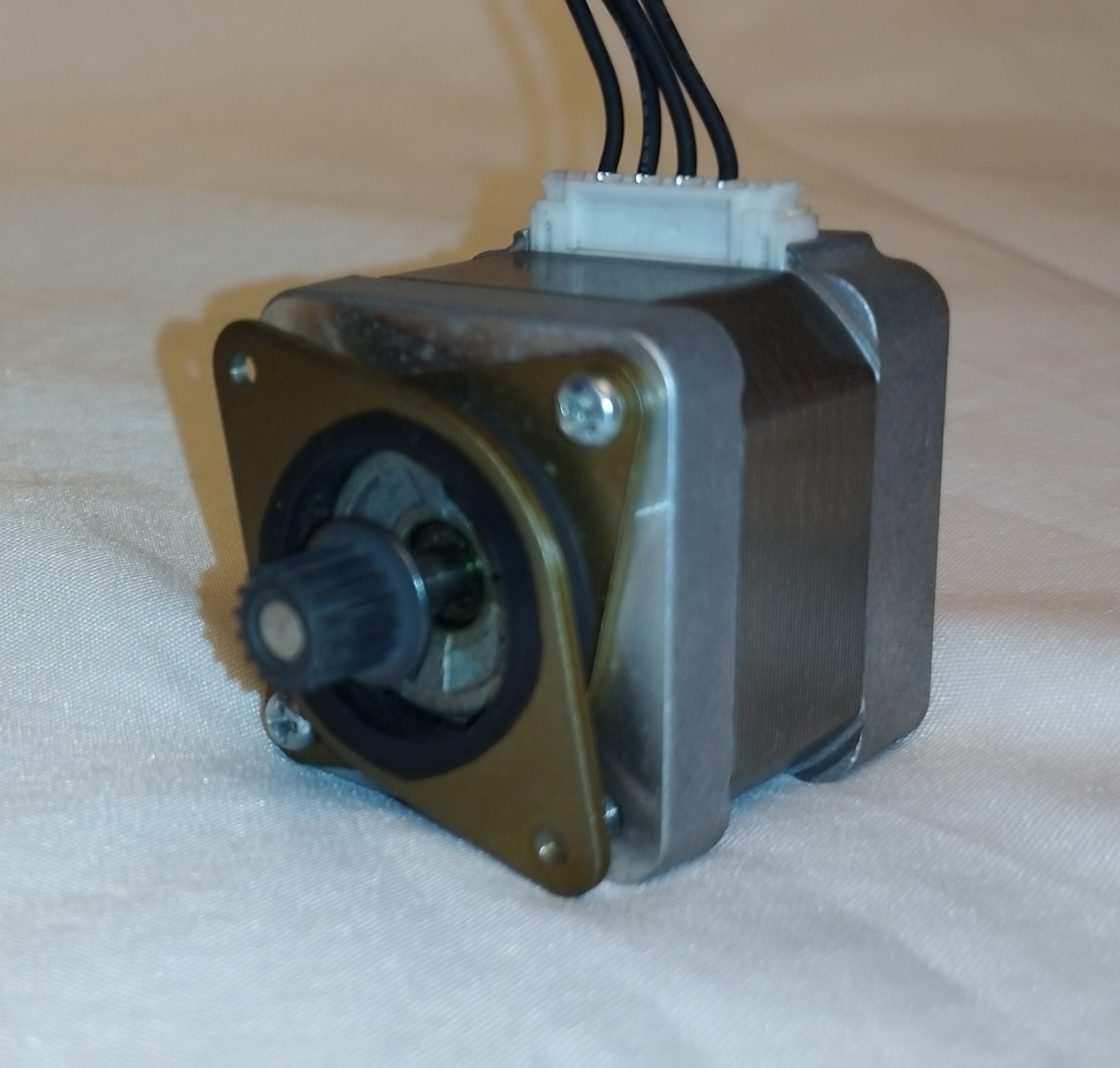

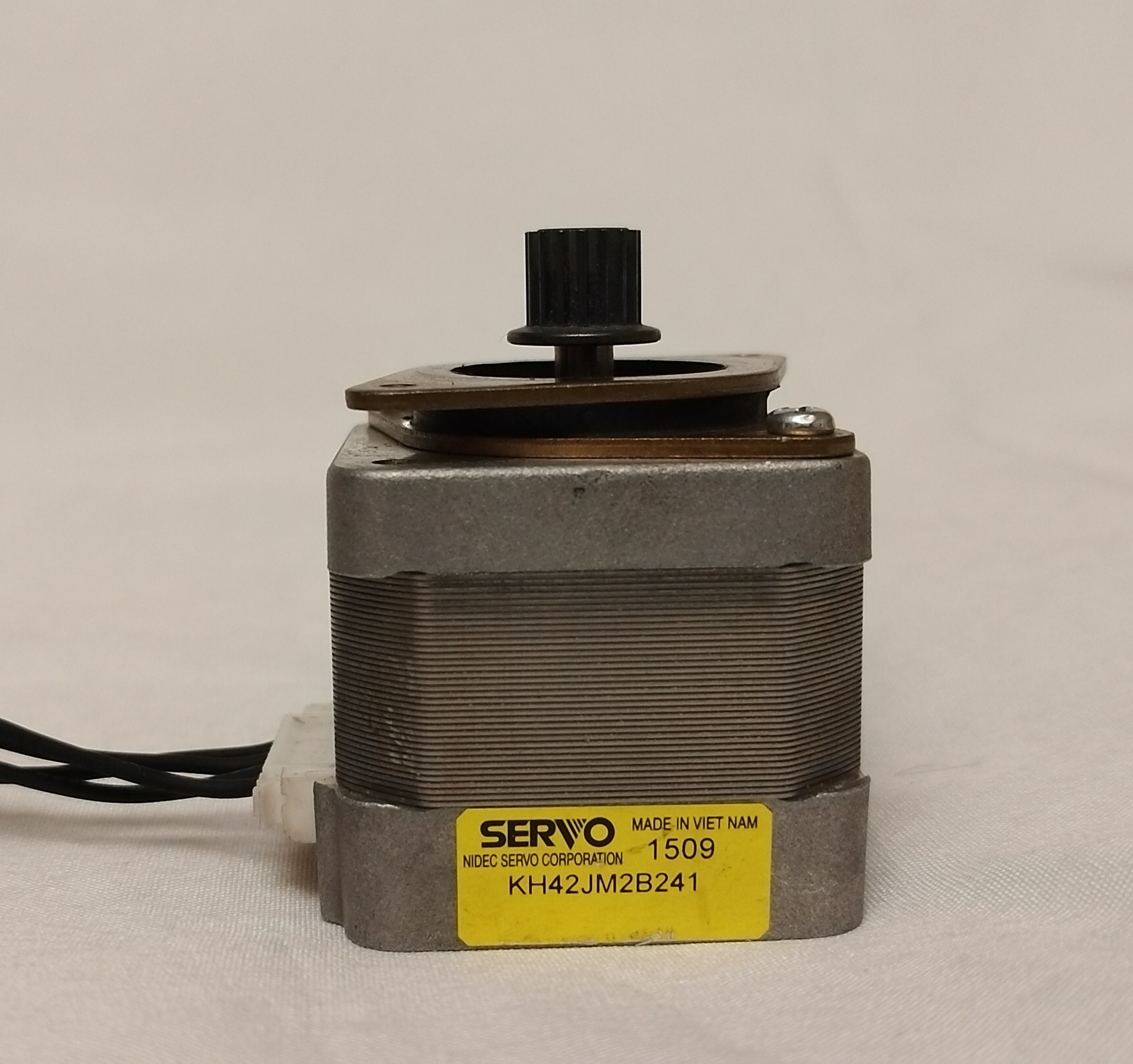

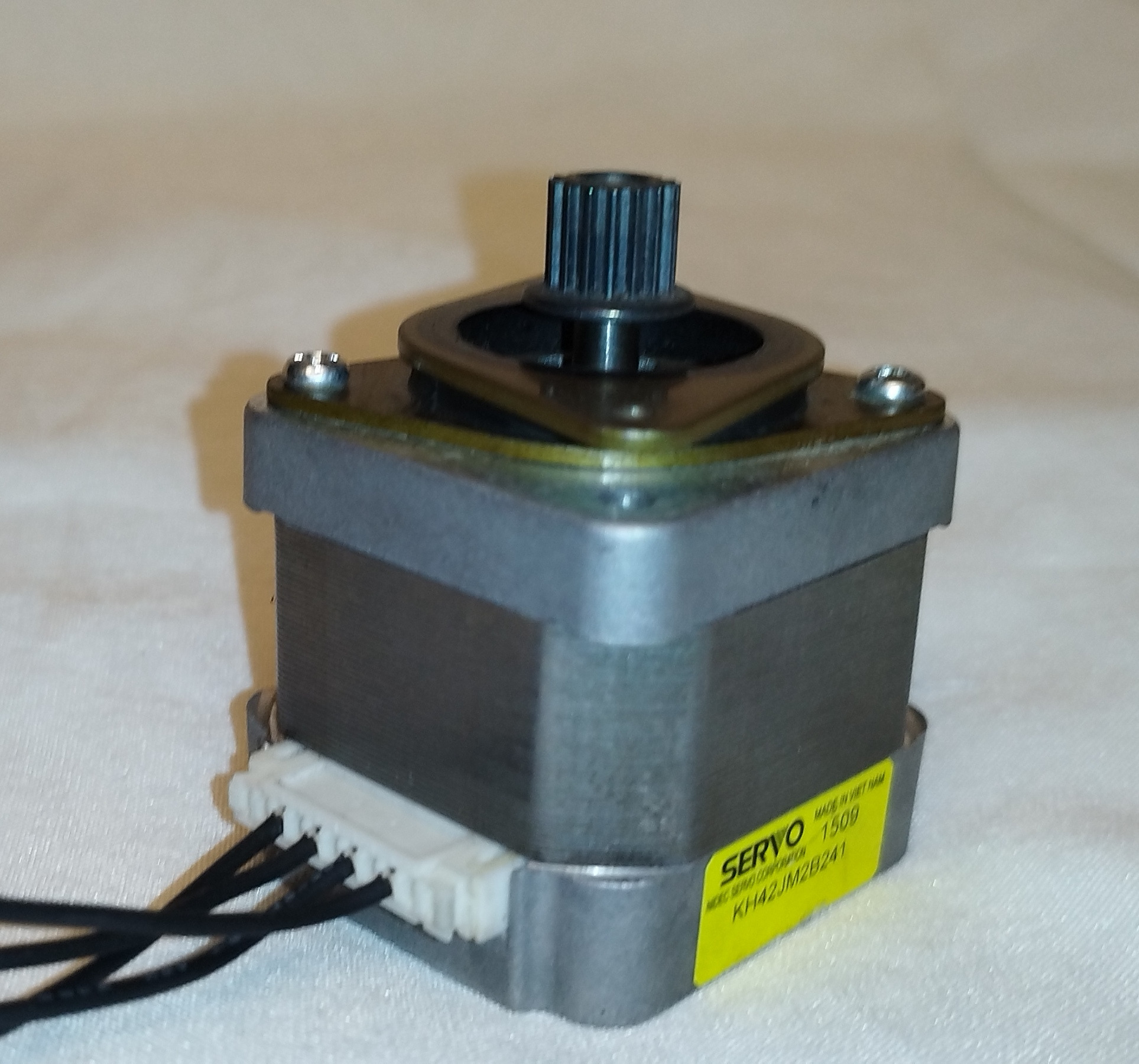

استپ موتور مدل KH42JM2B241

استپ موتور  مدل KH42JM2B241

نوع موتور : استپر موتور 2 فاز
کشور سازنده : ویتنام
قطر بدنه (میلیمتر) : 42
طول بدنه موتور (میلیمتر) : 37
قطر شفت: 5 میلیمتر
تعداد سیم : 4
گام استپ موتور : 1.8درجه

از آنجایی که این موتورها اغلب به صورت سفارشی (OEM) برای کارخانه های تولید پرینتر ساخته میشوند، دیتاشیت رسمی و عمومی برای شماره سریال دقیق آنها به سختی یافت میشود. با این حال، بر اساس استاندارد سری KH42JM2 ، مشخصات فنی این موتور به شرح زیر است:

مشخصات فنی عمومی (سری KH42JM2)

زاویه هر گام (Step Angle): 1.8 درجه (یعنی 200 گام برای یک دور کامل 360 درجه)

ابعاد بدنه: حدود 42 در 42 میلیمتر (NEMA 17) با ضخامت حدود 40 میلیمتر

قطر شفت: 5 میلیمتر

گشتاور نگهدارنده (Holding Torque): بسته به نوع سیمکشی و جریان اعمالی (حدود 2.4 تا 3.2 کیلوگرم-سانتیمتر)

جریان نامی: معمولاً در محدوده 0.8 تا 1.2 آمپر به ازای هر فاز

ویژگیهای برجسته

لرزش و صدای بسیار کم: این سری به دلیل طراحی خاص هسته و مگنت، نویز حرکتی کمی تولید میکند.

راندمان بالا: استفاده از آلیاژهای باکیفیت ژاپنی باعث کاهش هدررفت انرژی و داغ شدن کمتر موتور میشود.

طول عمر بالا: بلبرینگها و ساختار داخلی آن برای کارکردهای طولانی مدت صنعتی طراحی شده اند.
