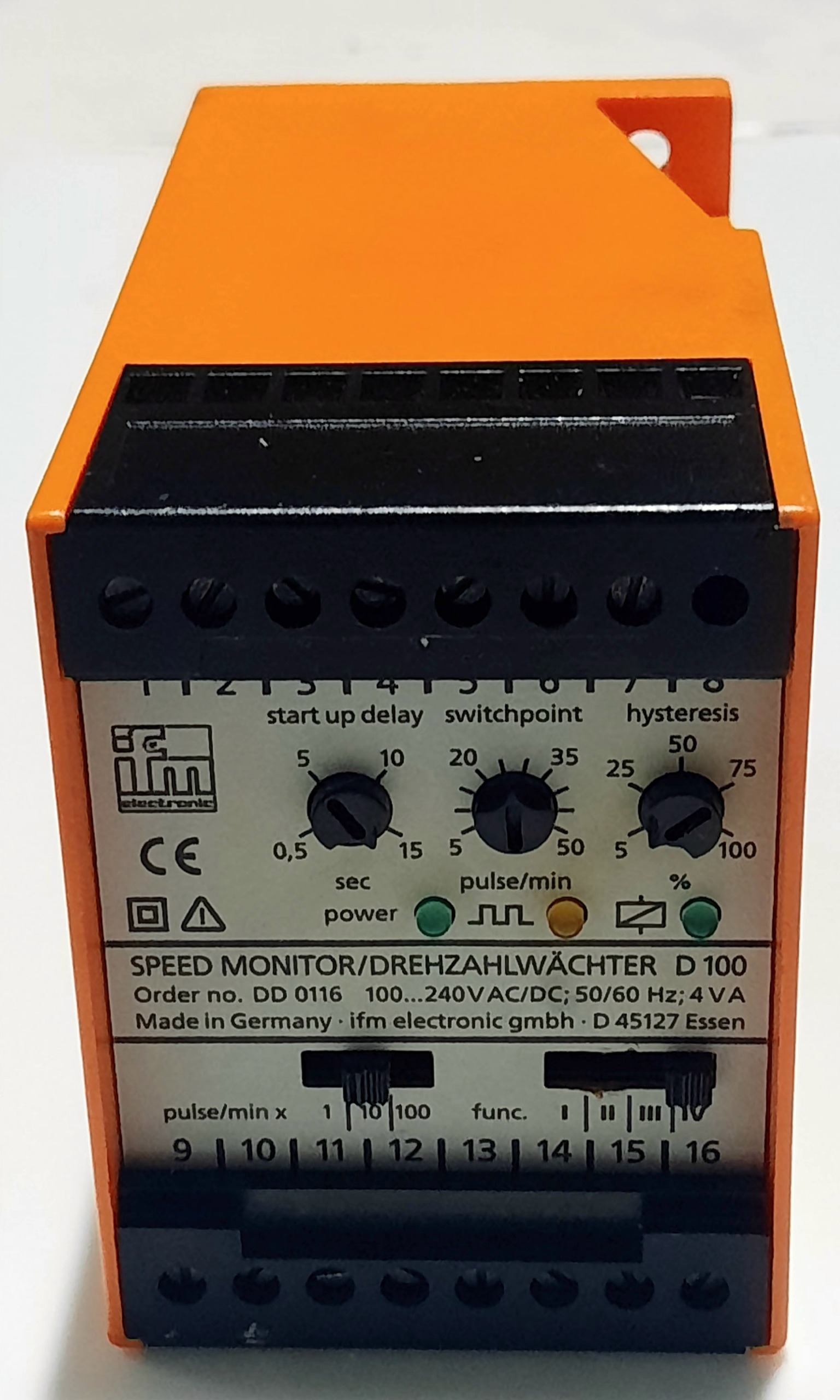

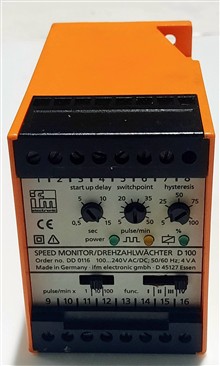

ماژول مانیتورینگ سرعت ifm DD0001

عملکرد دستگاه:
سنسور PNP متصل به این دستگاه پالس هایی متناسب با سرعت متحرک دریافت و به رله اسپید مانیتور میدهد . فرکانس پالس سنسور با مقدار تنظیم شده SETPOINT دستگاه مقایسه شده و در صورت عدم تطابق ، کنتاکت خروجی رله اسپید مانیتور تغییر حالت می دهد.

رله اسپید مانیتور در دو حالت زیر قابل استفاده است :
Over speed
Under speed
حالت overspeed:
اگر سرعت متحرک بیش از سرعت تنظیم شده باشد ، رله خروجی عمل خواهد کرد.

حالت underspeed:
اگر سرعت متحرک کمتر از سرعت تنظیم شده باشد ، رله خروجی عمل خواهد کرد.

مزایای این رله:
برای اندازه گیری فرکانس؛ سرعت چرخش ؛ سرعت ؛ پالس ها و چرخش ماشین
برای تشخیص فرکانس، سرعت و سرعت چرخش
نظارت قابل اعتماد overspeed or underspeed
تنظیم آسان نقاط سوئیچ از طریق پتانسیومتر های برنامه ریزی
دارای خروجی سوئیچینگ رله و ترانزیستور l

شرکت سازنده : IFM
مدل : DD0001 , D100
کشور سازنده : آلمان
کاربرد : ارزیابی کلی توالی پالس با توجه به سرعت زیاد (overspeed) و سرعت پایین (underspeed) و نظارت بر سرعت چرخش
رنج تنظیم پالس : Imp/min 55000
نوع ورودی: سنسور سه سیم PNP
نوع خروجی : Number of relay outputs: 1
ولتاژ تغذیه :  230 ولت AC
تعداد کنتاکت خروجی : 1عدد
خروجی آنالوگ : ندارد
نوع اتصال الکتریکی : پیچی
دمای عملکرد : 80 درجه سانتیگراد
