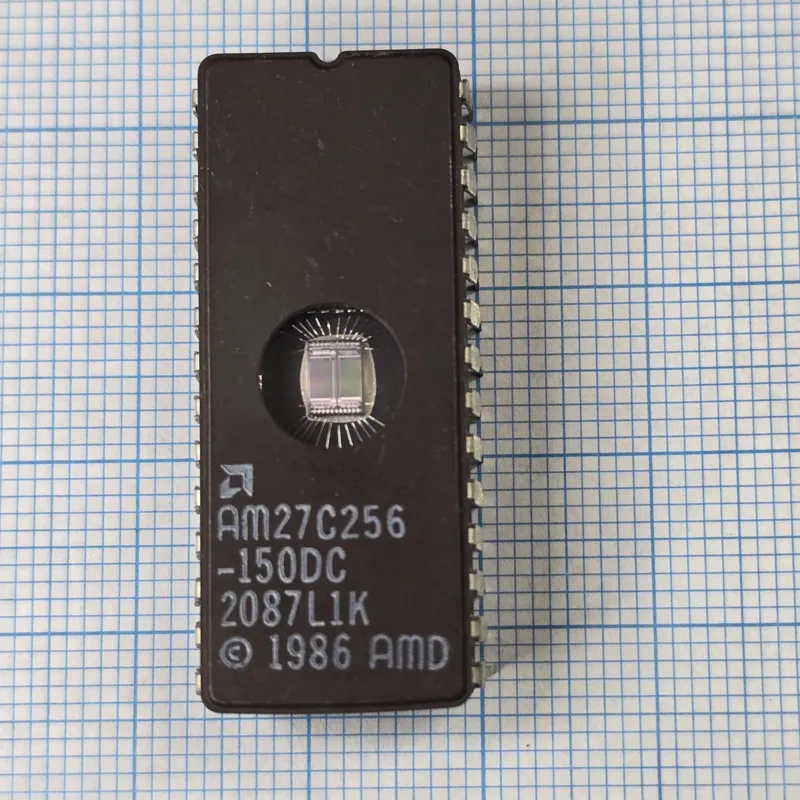

تست شده اوکی AM27C256-150DC AM27C256 DIP

آیسی AM27C256

AM27C256 یک حافظه EPROM غیر فرار 256 کیلوبیتی ساخت AMD است که با آرایش 32K × 8 بیت کار میکند. این حافظه از نوع UV-EPROM بوده و نسخه دارای پنجره شیشهای با اشعه فرابنفش پاک و مجدداً پروگرام میشود. با تغذیه ƳV کار میکند و بسته به مدل، زمان دسترسی آن از حدود 45 تا 255 نانوثانیه است.

پیناوت:
در پکیج DIP-28:

پایههای 1 تا 10 و 21 تا 26: خطوط آدرس A0 تا A14
پایههای 11 تا 13 و 15 تا 19: خطوط داده DQ0 تا DQ7
پایه 20: CE فعالسازی حافظه
پایه 22: OE فعالسازی خروجی
پایه 27: VPP ولتاژ برنامهریزی
پایه 28: VCC تغذیه ƳV
پایه 14: GND زمین

عملکرد در مدار:
AM27C256 برای ذخیره دائمی برنامه، Firmware و اطلاعات موردنیاز سیستم استفاده میشود. پردازنده در هنگام راهاندازی اطلاعات را از حافظه میخواند و محتوای آن پس از قطع برق نیز حفظ میشود. نسخه پنجرهدار پس از پاکشدن با اشعه UV مجدداً قابل پروگرام است.

علائم خرابی:
در صورت خرابی AM27C256 ممکن است دستگاه بوت نشود، برنامه بهدرستی اجرا نشود، سیستم هنگام راهاندازی متوقف شود یا عملکردهای مختلف نادرست باشند. خرابی سلولهای حافظه میتواند باعث تغییر داده، اجرای ناقص Firmware یا خطا در عملیات Program/Verify شود.
