تست شده اوکی MBM27C256-20 MBM27C256 DIP

با دستگاه پروگرامر تمامی آی سی ها تست شده و 100 درصد سالم می باشند

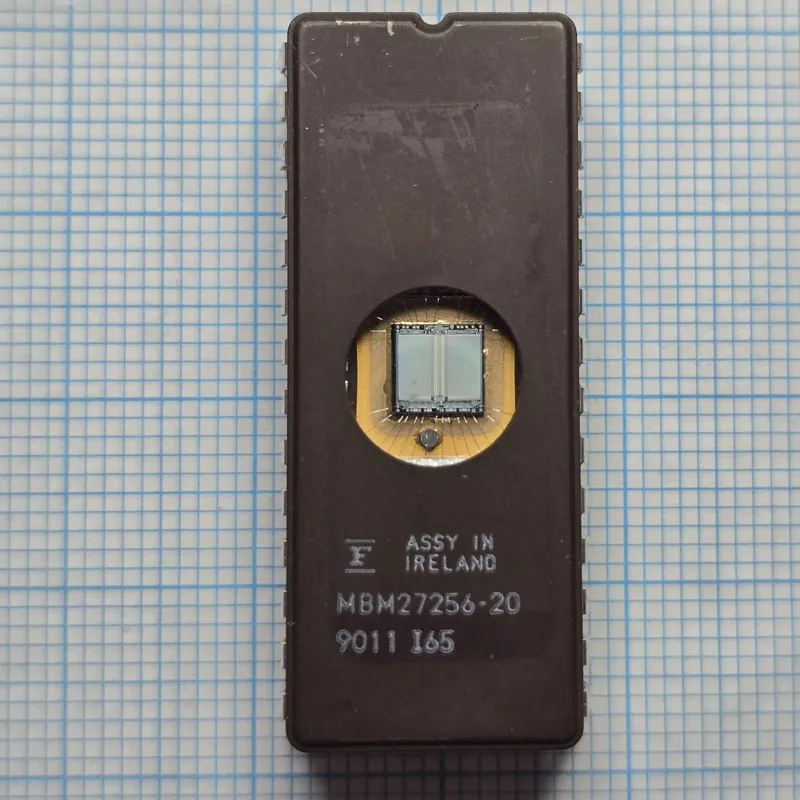

آیسی MBM27C256

MBM27C256 یک حافظه EPROM غیر فرار 256 کیلوبیتی ساخت Fujitsu است که با آرایش 32K × 8 بیت کار میکند. این حافظه از نوع UV-EPROM بوده و نسخههای دارای پنجره شیشهای با اشعه فرابنفش پاک و مجدداً پروگرام میشوند. مدلهای این خانواده با زمان دسترسی مختلف، از جمله 170، 200، 250 و 350ns تولید شدهاند.

پیناوت:
در نسخه DIP-28:

A0 تا A14: خطوط آدرس
DQ0 تا DQ7: خطوط داده
CE: فعالسازی حافظه
OE: فعالسازی خروجی
PGM: فرمان برنامهریزی
VPP: ولتاژ برنامهریزی
VCC: تغذیه ƳV
GND: زمین

عملکرد در مدار:
MBM27C256 برای ذخیره دائمی Firmware، برنامه دستگاه و اطلاعات ثابت سیستم استفاده میشود. ظرفیت آن 262,144 بیت است و پردازنده هنگام راهاندازی اطلاعات را از حافظه میخواند. محتوای حافظه پس از قطع برق نیز حفظ میشود و نسخه UV امکان پاکشدن و برنامهریزی مجدد دارد.

نکته:
MBM27C256 با MBM27C256A بسیار نزدیک است؛ هر دو خانواده 32K×8 EPROM هستند، اما پسوند و سرعت دسترسی باید هنگام جایگزینی دقیقاً بررسی شود. همچنین MBM27C256 در نسخههای DIP، LCC32 و برخی پکیجهای دیگر تولید شده است، بنابراین شکل پکیج قطعه در زمان خرید اهمیت دارد.

علائم خرابی:
در صورت خرابی MBM27C256 ممکن است دستگاه بوت نشود، برنامه بهدرستی اجرا نشود، سیستم در مرحله راهاندازی متوقف شود یا عملکردهای مختلف دچار خطا شوند. خرابی برخی سلولهای حافظه نیز میتواند باعث اختلاف در داده خواندهشده و خطای Program/Verify شود.
