تست شده اوکی NM27C256Q-120 NM27C256Q DIP

آیسی NM27C256Q

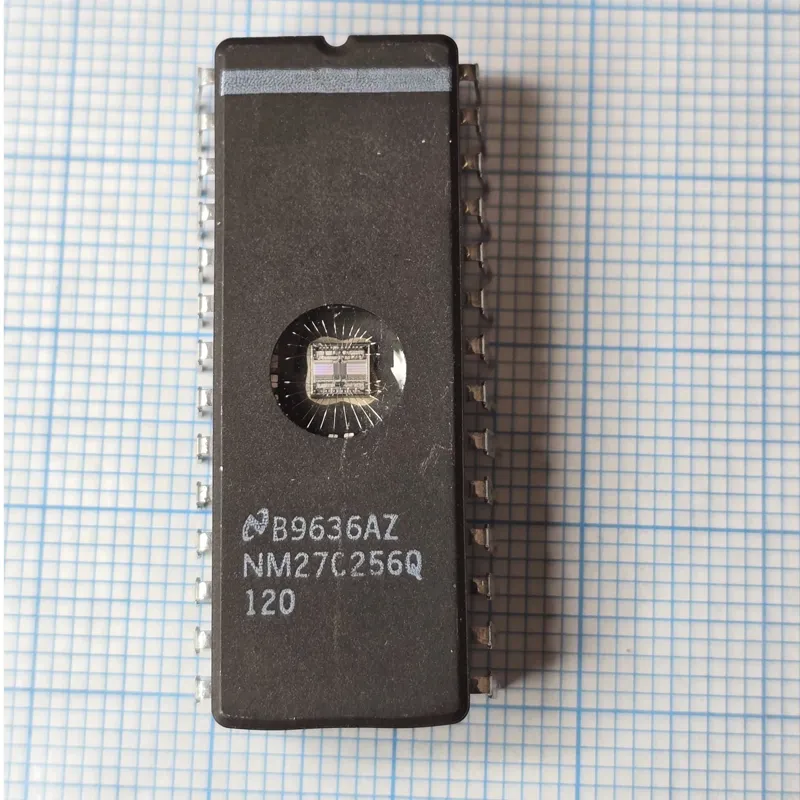

NM27C256Q یک حافظه EPROM غیر فرار 256 کیلوبیتی (32K × 8 بیت) ساخت National Semiconductor است. این قطعه از نوع UV-EPROM بوده و نسخه دارای پنجره شیشهای با اشعه فرابنفش پاک و مجدداً پروگرام میشود. با تغذیه 5V کار میکند و نسخههای مختلف آن زمان دسترسی 120، 150 و 200 نانوثانیه دارند.

پیناوت:
این قطعه در پکیج Ceramic DIP-28 با پنجره شیشهای عرضه میشود:

• پایههای 1 تا 10 و 21 تا 26: خطوط آدرس A0 تا A14
• پایههای 11 تا 13 و 15 تا 19: خروجیهای داده O0 تا O7
• پایه 20: CE فعالسازی حافظه
• پایه 22: OE فعالسازی خروجی
• پایه 23: A11
• پایه 27: PGM فرمان برنامهریزی
• پایه 28: VCC تغذیه ƳV
• پایه 14: GND زمین

عملکرد در مدار:
NM27C256Q برای ذخیره دائمی برنامه، Firmware و دادههای موردنیاز سیستم استفاده میشود. پردازنده در زمان راهاندازی اطلاعات را از EPROM میخواند و محتوای حافظه پس از قطع برق نیز حفظ میشود. برای پاککردن اطلاعات، نسخه پنجرهدار با اشعه UV پاک شده و سپس مجدداً پروگرام میشود.

علائم خرابی:
در صورت خرابی NM27C256Q، دستگاه ممکن است بوت نشود، برنامه بهدرستی اجرا نشود، سیستم هنگام راهاندازی متوقف شود یا عملکردهای مختلف نادرست باشند. خرابی سلولهای حافظه میتواند باعث خطای داده، اجرای ناقص Firmware یا عدم موفقیت در عملیات Program/Verify شود.
