تست شده اوکی MBM27C256A-20 MBM27C256A DIP

آیسی MBM27C256A

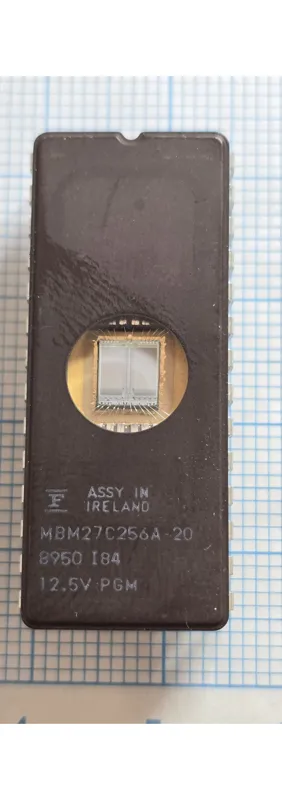

MBM27C256A یک حافظه EPROM غیر فرار 256 کیلوبیتی ساخت Fujitsu است که با آرایش 32K × 8 بیت کار میکند. این حافظه از نوع UV-EPROM بوده و نسخه دارای پنجره شیشهای قابلیت پاکشدن با اشعه فرابنفش و برنامهریزی مجدد را دارد. مدلهای مختلف آن با زمان دسترسی 170، 200، 250 و 350 نانوثانیه تولید شدهاند.

پیناوت:
نسخههای DIP-28 این حافظه دارای پایههای زیر هستند:

A0 تا A14: خطوط آدرس
D0 تا D7: خطوط داده
CE: فعالسازی حافظه
OE: فعالسازی خروجی
PGM: ورودی برنامهریزی
VPP: ولتاژ برنامهریزی
VCC: تغذیه ƳV
GND: زمین

عملکرد در مدار:
MBM27C256A برای ذخیره دائمی برنامه، Firmware و دادههای ثابت دستگاه استفاده میشود. پردازنده هنگام راهاندازی اطلاعات را از EPROM میخواند و اطلاعات حافظه پس از قطع برق نیز حفظ میشود. نسخه پنجرهدار پس از پاکشدن با اشعه UV مجدداً قابل پروگرام است. این خانواده توسط بسیاری از پروگرامرهای تخصصی EPROM پشتیبانی میشود.

علائم خرابی:
در صورت خرابی MBM27C256A ممکن است دستگاه بوت نشود، برنامه بهدرستی اجرا نشود، سیستم هنگام راهاندازی متوقف شود یا عملکردهای مختلف نادرست باشند. خرابی برخی سلولهای حافظه میتواند باعث خطای داده، اجرای ناقص Firmware یا عدم موفقیت در عملیات Program/Verify شود.
