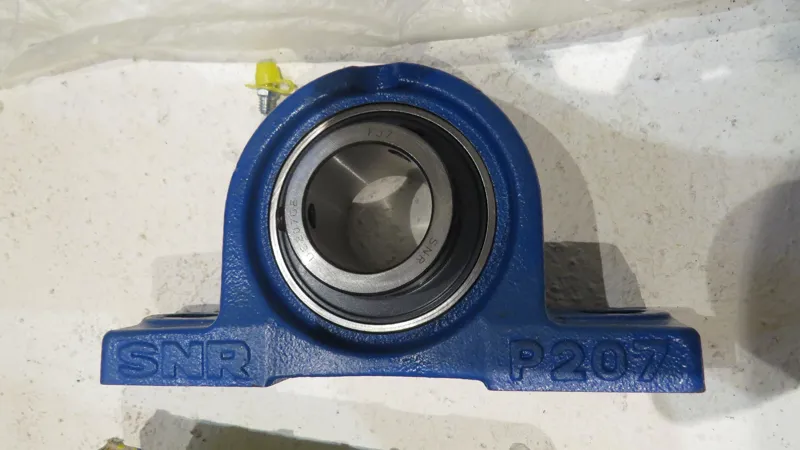

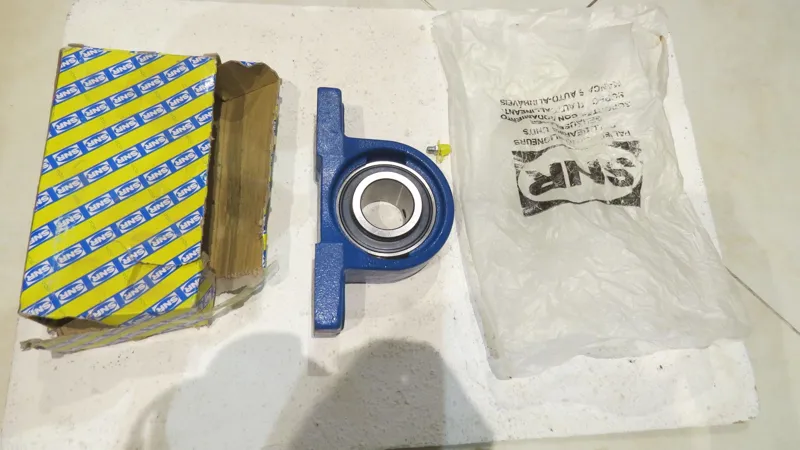

یاتاقان UCP207 SNR اصلی فرانسه، شافت 35، آکبند

 یاتاقان بلوکی پایهدار Pillow Block از برند SNR فرانسه است که الان زیرمجموعه گروه NTN-SNR است اصلی وارداتی

اسم کامل این خانواده در کاتالوگ SNR این است:



SNR UCP207 شافت 35 میلیمتر

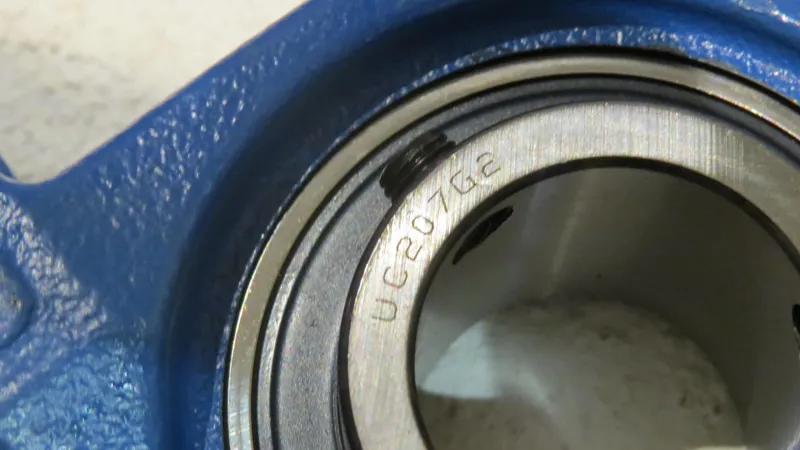

ترکیب: پوسته P207 + بلبرینگ UC207G2
این پرمصرفترین سایز سری UCP200 است.

مشخصات فنی از روی کاتالوگ NTN-SNR:

• نوع: یاتاقان بلوکی پایهدار Pillow Block دو پیچ
• قطر شافت: 35 mm
• هوزینگ: چدن خاکستری، رنگ آبی SNR

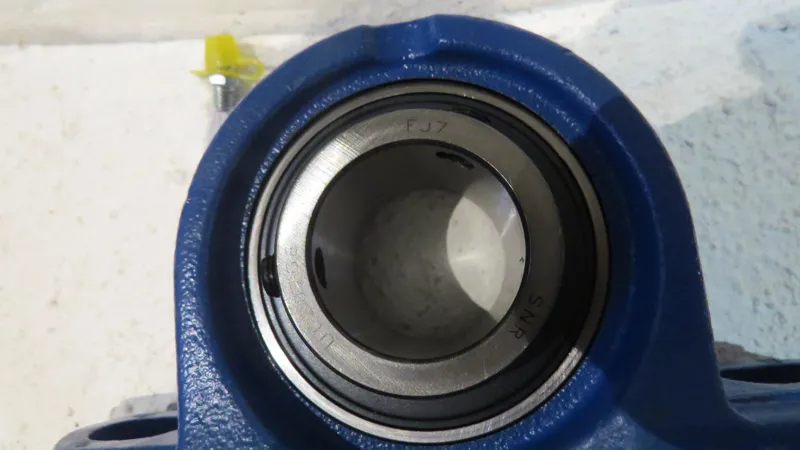

• اینسرت: شیار عمیق خودتنظیم با قفل پیچ مغزی Set-Screw
• آببندی: کاسهنمد NBR + فلینگر Slinger
• گریسخور: گریسنپل M6x1 همان قطعه زرد در عکس شما
• دمای کاری: 20 تا 100+ درجه
• وزن ست کامل: 1.67 kg
• گشتاور سفت کردن پیچ مغزی: 11.5 N.m

ابعاد نصب خیلی مهم برای جایگزینی:

پارامتر

مقدار

ارتفاع مرکز تا کف H

47.6 mm

طول کلی L

167 mm

فاصله مرکز سوراخها J

127 mm

سوراخ نصب N

17 mm

عرض پوسته A

48 mm

عرض رینگ داخلی B

42.9 mm

ارتفاع کلی H2

94 mm

بار مجاز:

• بار دینامیکی C: 25.7 kN
• بار استاتیکی C0: 15.2 kN

معادلها در برندهای دیگر: SKF SY 35 TF, FAG RASEY35, NTN UCP207D1, ASAHI UCP207
