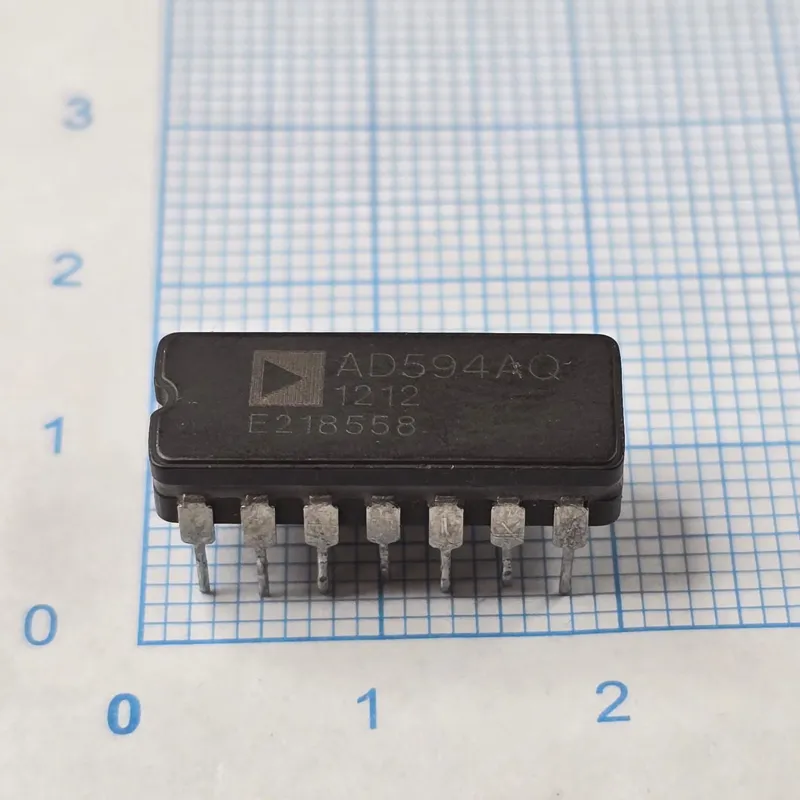

آی سی سرامیکی AD594AQ AD594 DIP14

آیسی AD594AQ

AD594AQ یک تقویتکننده تخصصی ترموکوپل Type J ساخت Analog Devices است که وظیفه تقویت سیگنال بسیار ضعیف ترموکوپل و جبرانسازی اتصال سرد (Cold Junction Compensation) را بر عهده دارد. خروجی آن بهصورت خطی حدود 10mV/°C است و با تغذیه +5V تا ±15V کار میکند. این مدل در پکیج 14 پایه CerDIP عرضه شده است.

پیناوت:

• پایه 1: BAL تنظیم بالانس
• پایه 2: RAL تنظیم بالانس
• پایه 3: IN ورودی منفی ترموکوپل
• پایه 4: +IN ورودی مثبت ترموکوپل
• پایه 5: COMMON زمین/مرجع
• پایه 6: COLD JUNCTION ورودی/اتصال جبرانسازی
• پایه 7: +VS تغذیه مثبت
• پایه 8: OUTPUT خروجی ولتاژ
• پایه 9: RSET تنظیم بهره
• پایه 10: ALARM خروجی تشخیص قطع ترموکوپل
• پایه 11: ALARM اتصال مربوط به مدار هشدار
• پایه 12: SETPOINT تنظیم نقطه کاری
• پایه 13: VS تغذیه منفی
• پایه 14: COMP جبرانسازی داخلی

عملکرد در مدار:
AD594AQ سیگنال میلیولتی تولیدشده توسط ترموکوپل Type J را تقویت کرده، اثر دمای اتصال سرد را جبران میکند و یک ولتاژ خروجی متناسب با دما ایجاد میکند. همچنین مدار تشخیص قطع شدن ترموکوپل دارد و میتواند خرابی یا باز شدن سیمهای سنسور را اعلام کند.

علائم خرابی:
در صورت خرابی AD594AQ ممکن است دمای نمایشدادهشده اشتباه باشد، خروجی روی مقدار ثابت بماند، دما بیش از حد بالا یا پایین نشان داده شود، اندازهگیری ناپایدار یا پرنویز شود یا سیستم خطای قطع ترموکوپل دریافت کند. خرابی بخش جبرانسازی اتصال سرد نیز میتواند باعث ایجاد خطای قابلتوجه در دمای اندازهگیریشده شود.
