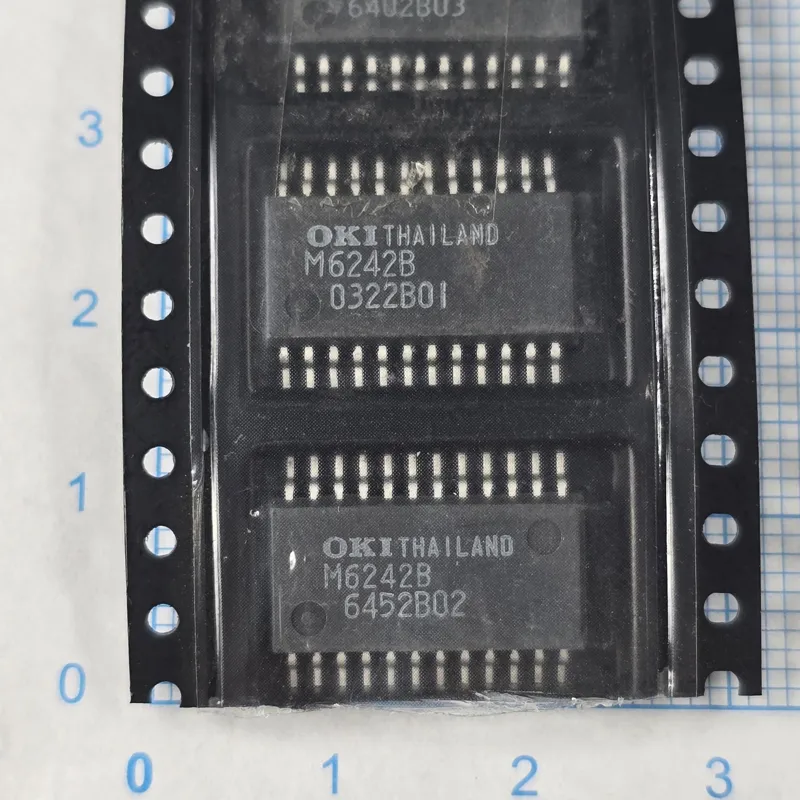

آی سی M6242B M6242 MSM6242B SOP-24

آیسی MSM6242B

MSM6242B یک آیسی ساعت و تقویم بلادرنگ (RTC/Calendar) ساخت OKI Semiconductor است که برای نگهداری و شمارش دقیق زمان و تاریخ استفاده میشود. این قطعه با کریستال 32.768kHz کار میکند و اطلاعات ثانیه، دقیقه، ساعت، روز هفته، تاریخ، ماه و سال را در رجیسترهای داخلی نگهداری میکند. تغذیه اصلی آن 5V بوده و با تغذیه پشتیبان تا حدود 2V نیز میتواند زمان را حفظ کند.

پیناوت:
نسخه DIP-18 دارای پایههای زیر است:

پایه 1: STD.P خروجی پالس استاندارد/وقفه

پایه 2: CS0 انتخاب آیسی

پایه 3: ALE فعالسازی لچ آدرس

پایه 4: A0 ورودی آدرس

پایه 5: D0 ورودی/خروجی داده

پایه 6: A1 ورودی آدرس

پایه 7: A2 ورودی آدرس

پایه 8: A3 ورودی آدرس

پایه 9: GND زمین

پایه 10: WR فرمان نوشتن

پایه 11: D3 ورودی/خروجی داده

پایه 12: D2 ورودی/خروجی داده

پایه 13: D1 ورودی/خروجی داده

پایه 14: D0 ورودی/خروجی داده

پایه 15: CS1 انتخاب آیسی

پایه 16: XT اتصال کریستال 32.768kHz

پایه 17: XT اتصال کریستال 32.768kHz

پایه 18: VDD تغذیه مثبت

نکته: در جدول پینهای دیتاشیت، شمارهگذاری پایههای نسخههای 18 و 24 پایه متفاوت است؛ بنابراین برای نسخه DIP-18، پینآوت بالا ملاک قرار گیرد.

عملکرد در مدار:
MSM6242B زمان را توسط کریستال 32.768kHz شمارش کرده و اطلاعات ساعت و تقویم را در اختیار میکروکنترلر یا پردازنده قرار میدهد. ارتباط با پردازنده از طریق باس 4 بیتی، خطوط آدرس A0 تا A3 و سیگنالهای CS، RD، WR و ALE انجام میشود. این آیسی قابلیت 12/24 ساعته، تشخیص سال کبیسه و ایجاد پالسهای زمانی و وقفه را نیز دارد.

علائم خرابی:
در صورت خرابی MSM6242B ممکن است ساعت و تاریخ متوقف شود یا مقدار اشتباه نشان دهد، زمان پس از قطع برق حفظ نشود، ارتباط پردازنده با RTC دچار مشکل شود یا خروجی پالس STD.P ایجاد نشود. خرابی بخش اسیلاتور یا مشکل در اتصال کریستال 32.768kHz نیز میتواند باعث توقف کامل شمارش زمان شود.
