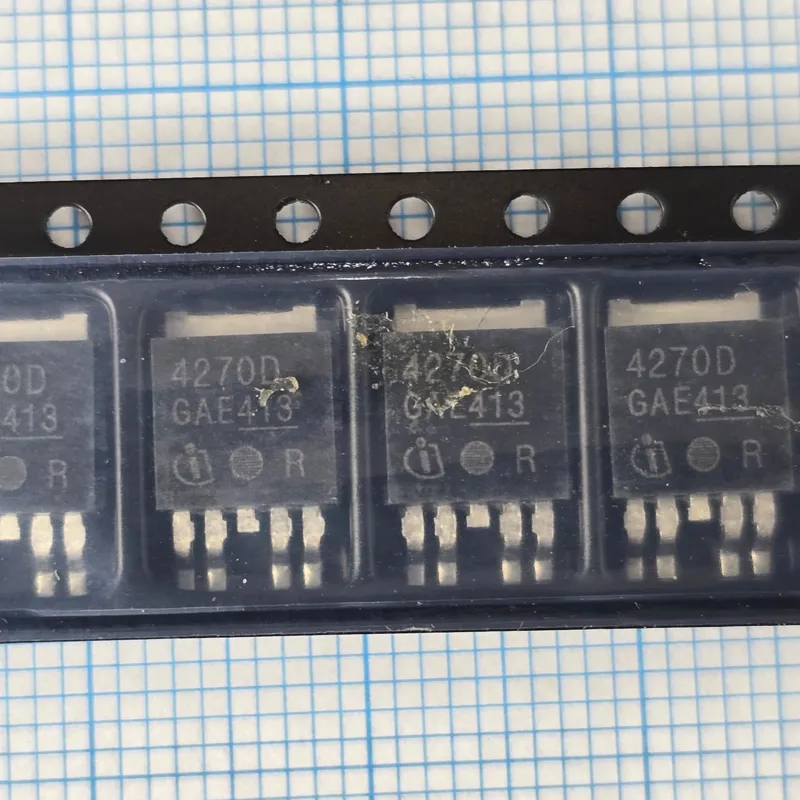

TLE4270D TLE4270 4270D TLE 4270 TO252-5

آیسی TLE4270D

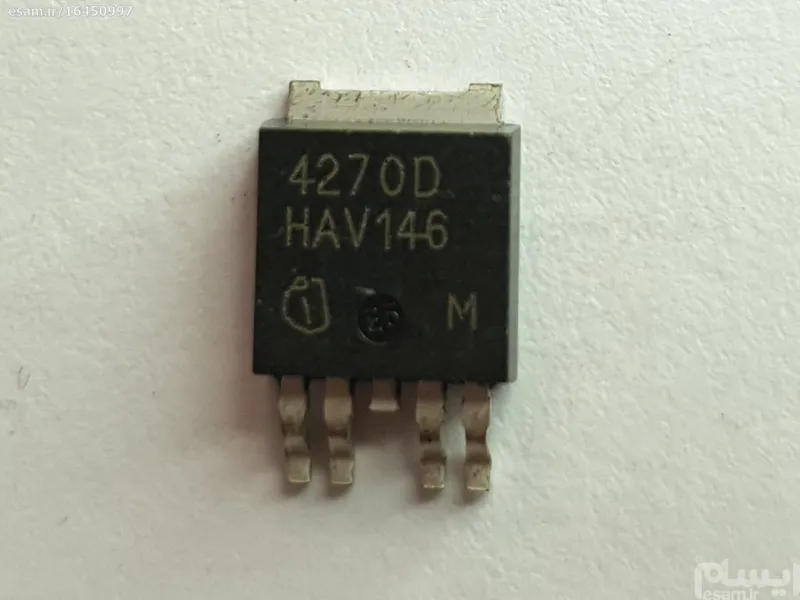

TLE4270D یک رگولاتور خطی ولتاژ ثابت 5 ولت (LDO) ساخت Infineon است که برای تبدیل ولتاژ ورودی بالاتر به خروجی پایدار 5V طراحی شده است. این قطعه میتواند با ورودی 6 تا 42 ولت کار کند و جریان خروجی آن تا حدود 550 میلیآمپر است. دارای حفاظت در برابر اضافهولتاژ، اتصال کوتاه و افزایش دما بوده و برای مدارهای صنعتی و خودرویی مناسب است.

پیناوت:
TLE4270D دارای 5 پایه است:

پایه 1: I (Input) ورودی ولتاژ

پایه 2: RO (Reset Output) خروجی ریست

پایه 3: GND زمین

پایه 4: D (Reset Delay) تنظیم تأخیر ریست با خازن

پایه 5: Q (Output) خروجی تثبیتشده 5V

عملکرد در مدار:
TLE4270D ولتاژ ورودی را تنظیم کرده و یک خروجی ثابت 5V برای تغذیه میکروکنترلر، سنسورها و مدارهای منطقی فراهم میکند. پایه RO نیز وضعیت مناسب بودن ولتاژ خروجی را برای مدار کنترل اعلام میکند.

علائم خرابی:
در صورت خرابی TLE4270D ممکن است خروجی 5V ایجاد نشود، ولتاژ خروجی کمتر یا ناپایدار شود، مدار بهطور مکرر ریست شود یا آیسی بیش از حد گرم کند. اتصال کوتاه داخلی نیز میتواند باعث افت ولتاژ ورودی و از کار افتادن بخشهای تغذیهشده شود.
