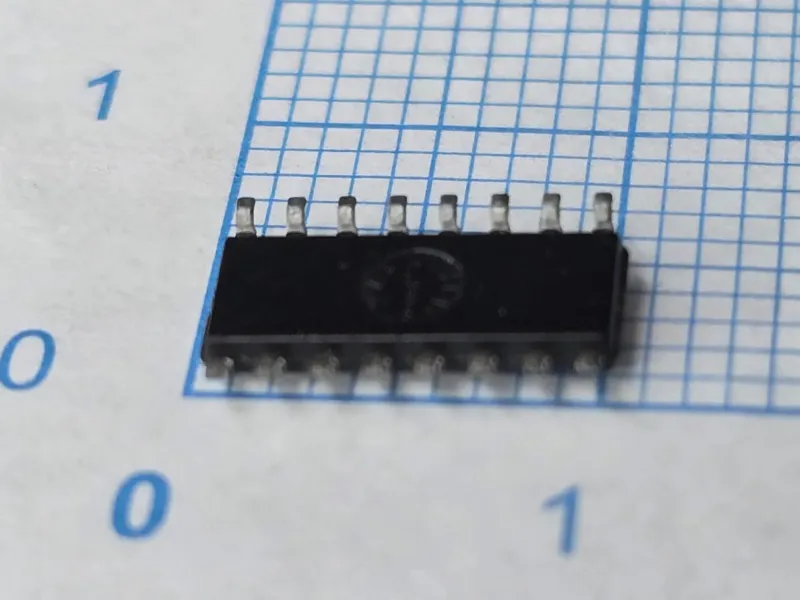

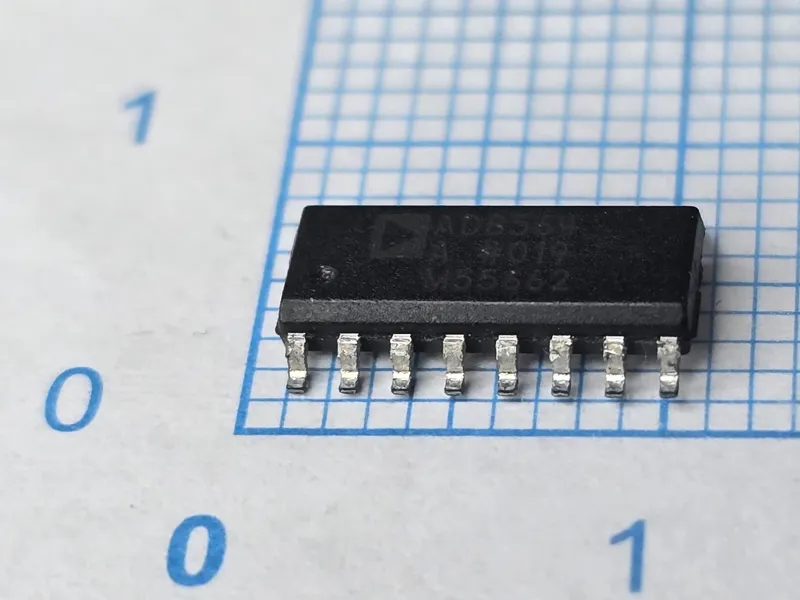

AD8564ARZ یک مقایسهکننده ولتاژ چهارکاناله پرسرعت (Quad High-Speed Comparator) ساخت Analog Devices است که دارای زمان تأخیر انتشار حدود 7ns بوده و برای کار با تغذیه 5 ولت طراحی شده است. این آیسی دارای بخش تغذیه آنالوگ و دیجیتال مستقل و خروجیهای سازگار با منطق TTL/CMOS است. مدل AD8564ARZ در پکیج SOIC-16 عرضه میشود.

پیناوت:

پایه 1: ورودی معکوسکننده کانال A (-IN A)

پایه 2: ورودی غیرمعکوسکننده کانال A (+IN A)

پایه 3: خروجی کانال A (OUT A)

پایه 4: خروجی کانال B (OUT B)

پایه 5: تغذیه منفی آنالوگ (VANA)

پایه 6: ورودی غیرمعکوسکننده کانال B (+IN B)

پایه 7: ورودی معکوسکننده کانال B (-IN B)

پایه 8: تغذیه زمین/مرجع (GND)

پایه 9: ورودی معکوسکننده کانال D (-IN D)

پایه 10: ورودی غیرمعکوسکننده کانال D (+IN D)

پایه 11: تغذیه مثبت آنالوگ (V+ANA)

پایه 12: خروجی کانال D (OUT D)

پایه 13: خروجی کانال C (OUT C)

پایه 14: تغذیه مثبت دیجیتال (V+DIG)

پایه 15: ورودی غیرمعکوسکننده کانال C (+IN C)

پایه 16: ورودی معکوسکننده کانال C (-IN C)

عملکرد در مدار:
AD8564ARZ دو ولتاژ ورودی هر کانال را با یکدیگر مقایسه کرده و متناسب با اختلاف آنها، خروجی منطقی HIGH یا LOW تولید میکند. سرعت بسیار بالای آن باعث میشود در مدارهای تشخیص سطح، زمانبندی، گیرندههای خط، پردازش سیگنالهای سریع و مدارهای اندازهگیری استفاده شود.

علائم خرابی:
در صورت خرابی AD8564ARZ، ممکن است خروجی یکی از چهار کانال روی HIGH یا LOW ثابت بماند، تغییرات ورودی بهدرستی تشخیص داده نشود، پالسهای خروجی دارای تأخیر یا شکل نامناسب باشند یا مدار کنترل و تشخیص سطح دچار عملکرد نادرست شود.
