M6242B M6242 6242 DIP تست شده اوکی

آی سی با دستگاه IC Tester تست شده و OK می باشد

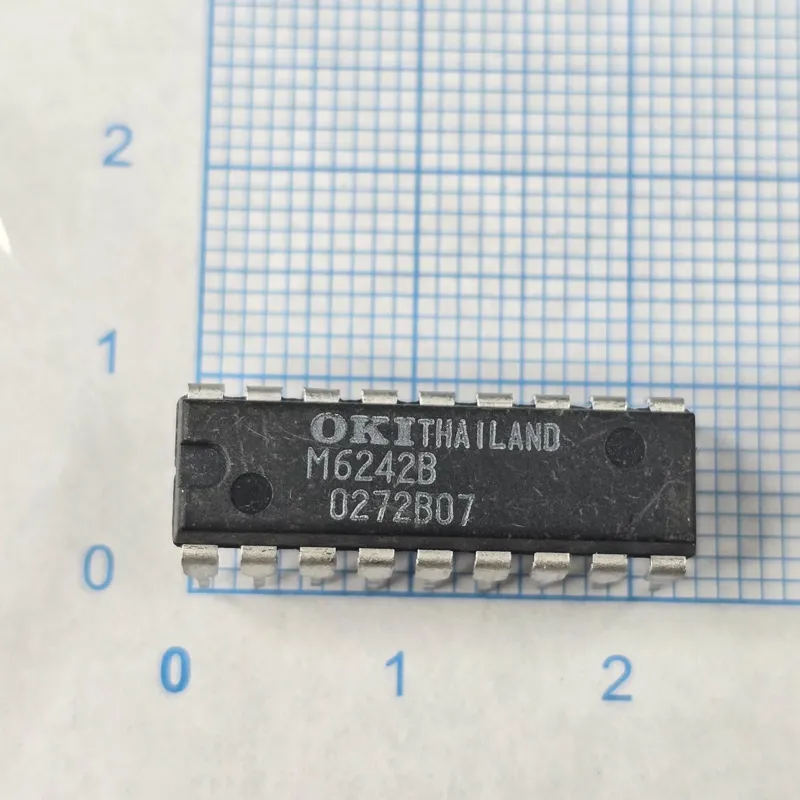

آیسی M6242B

M6242B یک آیسی ساعت و تقویم بلادرنگ (RTC/Calendar) ساخت OKI است که برای نگهداری و شمارش دقیق زمان و تاریخ استفاده میشود. این آیسی با کریستال 32.768kHz کار میکند، دارای باس داده 4 بیتی و رجیسترهای داخلی برای ثانیه، دقیقه، ساعت، روز، ماه و سال است و قابلیت نگهداری زمان با تغذیه پشتیبان را دارد.

پیناوت:
نسخه DIP-18 دارای پایههای زیر است:

پایه 1: STD.P خروجی پالس استاندارد

پایه 2: CS0 انتخاب آیسی

پایه 3: ALE فعالسازی لچ آدرس

پایههای 4 تا 7: A0 تا A3 خطوط آدرس

پایه 8: RD خواندن اطلاعات

پایه 9: GND زمین

پایه 10: WR نوشتن اطلاعات

پایههای 11 تا 14: D3 تا D0 باس داده 4 بیتی

پایه 15: CS1 انتخاب آیسی

پایههای 16 و 17: XT / XT اتصال کریستال 32.768kHz

پایه 18: VDD تغذیه مثبت

عملکرد در مدار:
M6242B زمان را با استفاده از کریستال 32.768kHz شمارش کرده و اطلاعات ساعت و تقویم را در رجیسترهای داخلی نگهداری میکند. میکروکنترلر یا پردازنده از طریق خطوط آدرس، داده، RD و WR به رجیسترهای آن دسترسی پیدا میکند. خروجیهای زمانی و پالس استاندارد نیز میتوانند برای ایجاد وقفه یا زمانبندی در مدار استفاده شوند.

علائم خرابی:
در صورت خرابی M6242B ممکن است ساعت و تاریخ جلو یا عقب بیفتد، زمان پس از قطع و وصل برق حفظ نشود، ساعت متوقف شود، اطلاعات زمان و تاریخ اشتباه خوانده شود یا ارتباط پردازنده با رجیسترهای RTC دچار مشکل شود. خرابی بخش اسیلاتور نیز میتواند باعث توقف کامل شمارش زمان شود.
