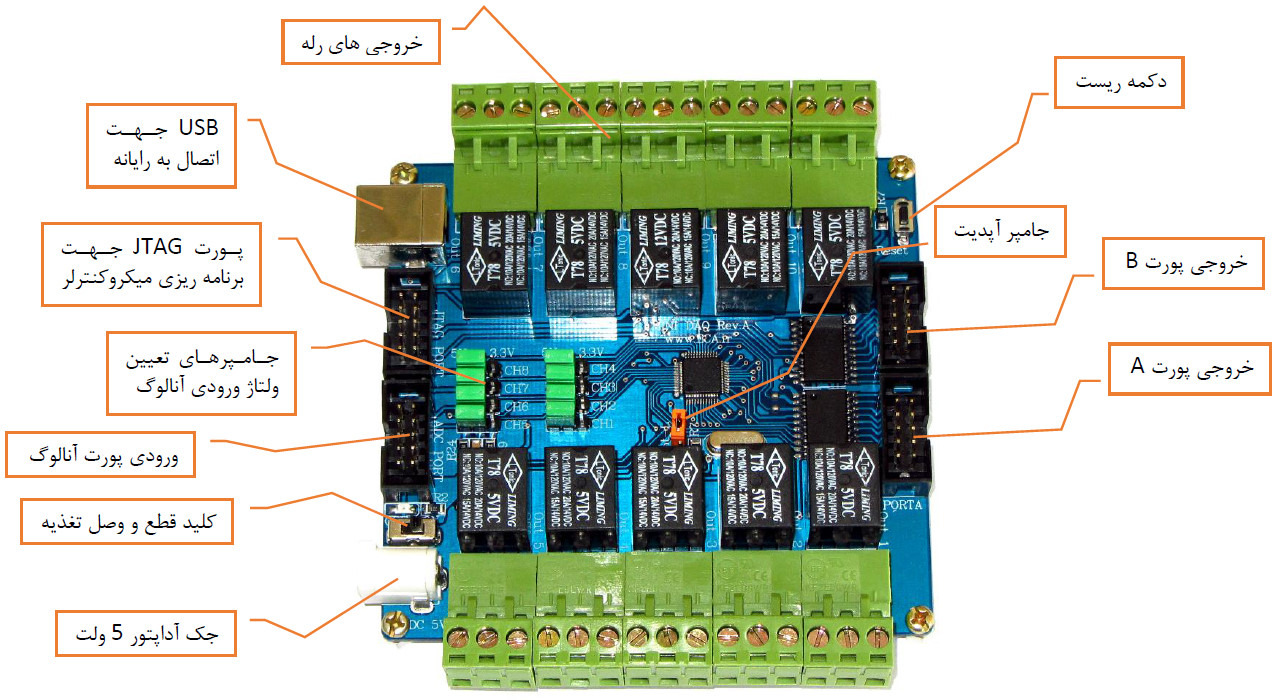

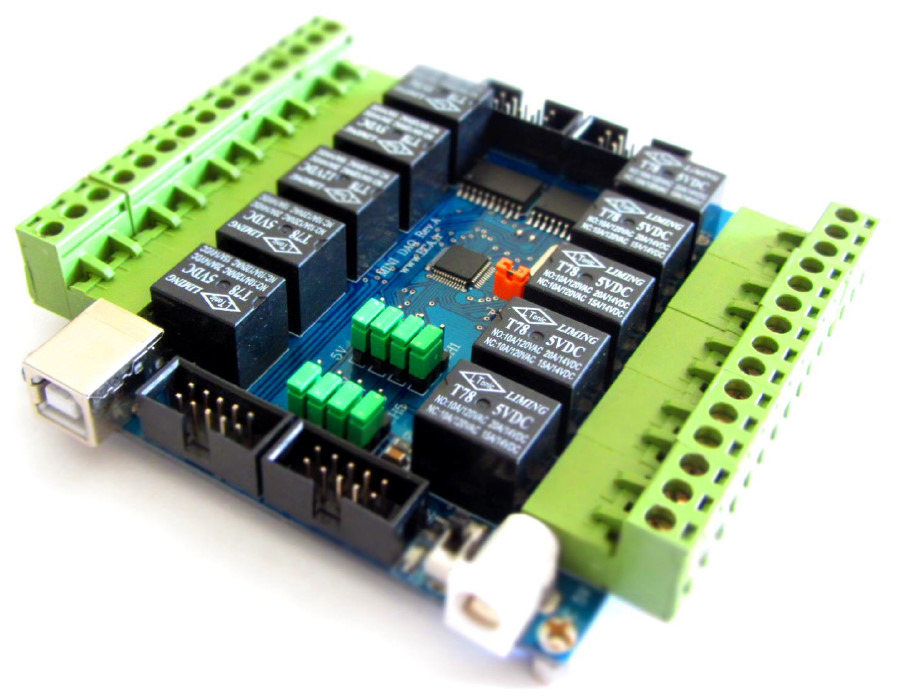

برد داده برداری USB DAQ

برد داده برداری USB DAQ

ارتباط از طریق پورت USB

دارای درایور اختصاصی برای نصب و شناسایی برد

دارای 10 عدد خروجی رله ای 3 کنتاکت با کانکتور فونیکس رایت

دارای ورودی تغذیه 5V DC 2A

دارای کلید روشن و خاموش

دارای میکروکنترلر ARM CORTEX-M3

دارای 16 عدد GPIO در قالب PORTA و PORTB

قابلیت برنامه ریزی GPIO در حالت ورودی و خروجی به صورت نرم افزاری

قابلیت دسترسی به GPIO در قالب دو عدد باکس هدر 2X5

سطح ولتاژ ورودی و خروجی 5.0V برای پورت های GPIO

دارای 6 عدد خروجی PWM در مسیر PORTA با امکان تعیین فرکانس و دیوتی سایکل

مجهز به 3 تایمر مجزا با امکان تعیین همزمان 3 فرکانس متفاوت برای خروجی های PWM

دارای 1 عدد ورودی فرکانس متر در مسیر PORTB به منظور سنجش فرکانس ورودی بر حسب هرتز

دارای شستی ریست به منظور ریست سخت افزاری برد

دارای یک عدد جامپر Boot به منظور بروزرسانی فریمور برد

دارای پورت JTAG در قالب یک عدد باکس هدر 2X5 جهت پروگرام کردن میکروکنترلر

دارای 8 عدد ورودی آنالوگ در قالب باکس هدر 2X5

قابلیت انتخاب سطح ولتاژ ورودی های آنالوگ بین 3.3V و 5.0V به صورت سخت افزاری با جامپر

شناسایی برد به عنوان یک پورت سریال در تجهیزات

دارای قابلیت شناسایی خودکار بادریت

استفاده از برد با دستورات سریال AT Command

امکان استفاده و راه اندازی برد با کامپیوتر ، لپ تاپ ، میکروکنترلر ، PLC ، HMI و سایر تجهیزات صنعتی

دارای لیست دستورات AT Command با توضیحات کامل در قالب فایل PDF

دارای نقشه جامع شماتیک برد در قالب فایل PDF

دارای فایل جامع راهنمای کاربر در قالب فایل PDF به منظور نصب و راه اندازی برد

دارای فیلم آموزشی برای نصب درایور

دارای برنامه اختصاصی DAQ Update V1.0.1.exe برای آپدیت فریمور برد

دارای برنامه اختصاصی SerialPort Terminal.exe برای تست دستورات AT Command به همراه سورس کامل برنامه در نرم افزار Microsoft Visual Studio به زبان سی شارپ

---

توجه: این کالا فقط در حد تست استفاده شده است و بسیار تمیز و در حد نو می باشد.

توجه: کالا کاملا سالم و بدون عیب و ایراد

توجه: به همراه محصول یک عدد CD تقدیم می شود که شامل همه موارد توضیح داده شده در بالا می باشد.
