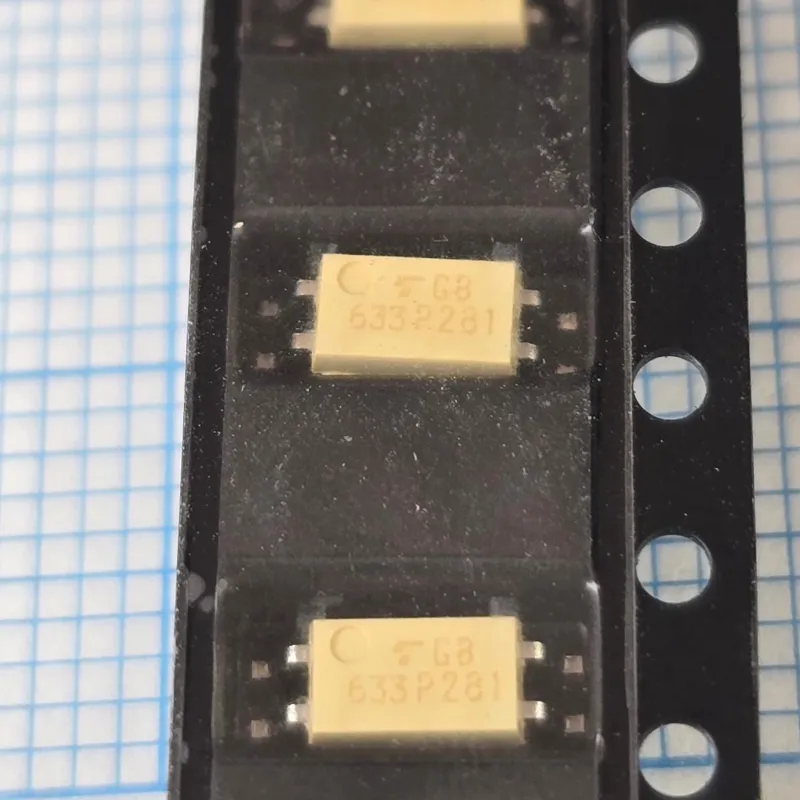

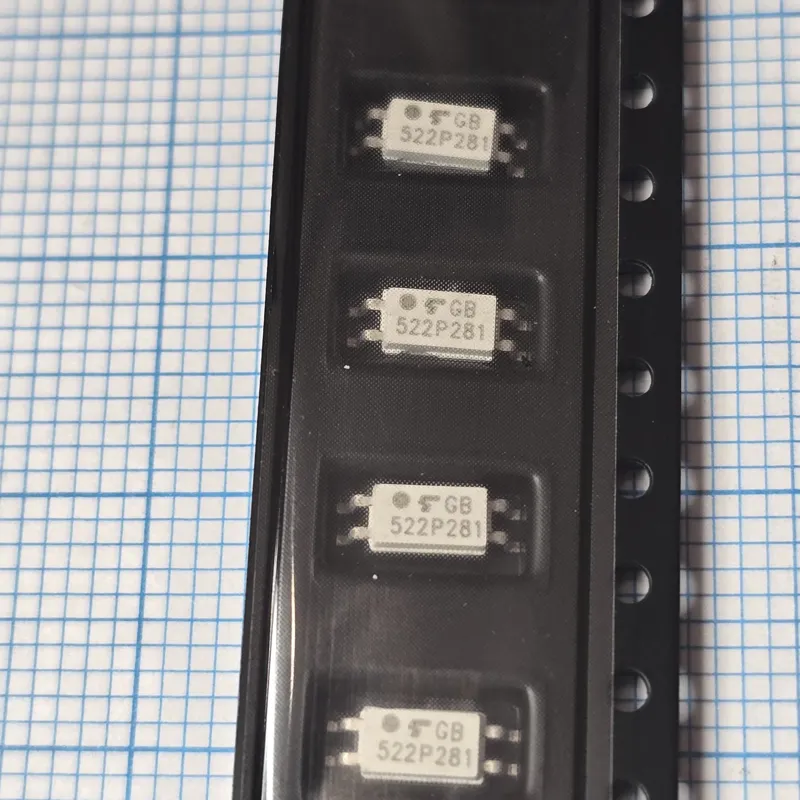

آی سی اورجینال TLP281-1GB TLP281

آیسی TLP281-1GB اپتوکوپلر ترانزیستوری تک کاناله

TLP281-1GB یک اپتوکوپلر (Optocoupler / Photocoupler) ساخت شرکت Toshiba است که برای ایزولاسیون الکتریکی بین مدار فرمان و مدار قدرت استفاده میشود. این قطعه شامل یک LED مادون قرمز در ورودی و یک ترانزیستور نوری NPN در خروجی است و برای انتقال سیگنالهای دیجیتال بدون اتصال مستقیم الکتریکی کاربرد دارد. ()

مشخصات فنی:

سازنده: Toshiba

نوع قطعه: Optocoupler با خروجی Phototransistor

تعداد کانال: 1 کانال

پکیج: SOP-4 (SMD چهار پایه)

ولتاژ ایزولاسیون: حدود 2500Vrms

ولتاژ کلکتور-امیتر خروجی: حداکثر 80V

جریان کلکتور خروجی: حدود 50mA

نوع خروجی: ترانزیستور NPN نوری

مناسب برای مدارهای منطقی و کنترل صنعتی
()

پین اوت TLP281-1GB:

(نمای روبهروی قطعه، نوشته به سمت شما)

Anode (A) : آند LED ورودی

Cathode (K) : کاتد LED ورودی

Emitter (E) : امیتر ترانزیستور خروجی

Collector (C) : کلکتور ترانزیستور خروجی

عملکرد در مدار:

TLP281-1GB سیگنال الکتریکی را از طریق نور منتقل میکند. با اعمال جریان به LED داخلی، نور ایجاد شده باعث فعال شدن ترانزیستور نوری خروجی میشود. به این ترتیب دو بخش مدار از نظر الکتریکی کاملاً از هم جدا میمانند و از مدار کنترل در برابر ولتاژهای ناخواسته و نویز محافظت میشود.

علائم خرابی TLP281-1GB در مدار:

قطع شدن مسیر فرمان بین دو بخش مدار

عدم انتقال سیگنال ورودی به خروجی

خطای ارتباط بین کنترلر و بخش قدرت

روشن نشدن رله، درایور یا خروجی کنترلشده

ایجاد عملکرد ناپایدار یا قطع و وصل شدن فرمانها

اتصال کوتاه داخلی بین پایههای خروجی

کاهش قدرت انتقال سیگنال به دلیل افت CTR

کاربردها:

منابع تغذیه سوئیچینگ (SMPS)

بردهای PLC و اتوماسیون صنعتی

درایو موتور و اینورترها

مدارهای فیدبک و حفاظت

ایزولاسیون ورودی و خروجی دیجیتال

تجهیزات اندازهگیری و کنترل صنعتی

()
