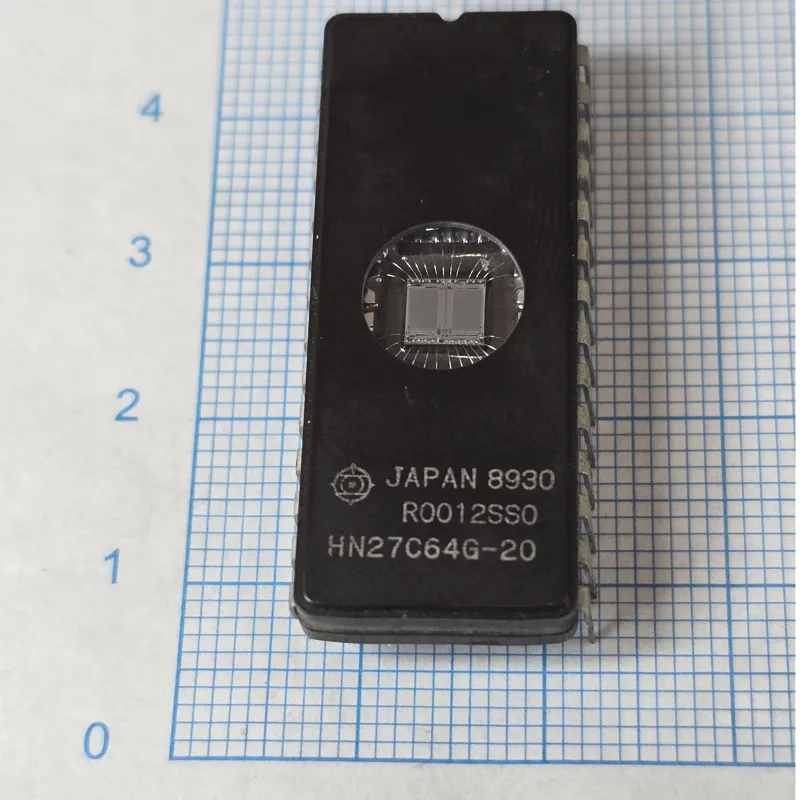

آی سی ایپیرام HN27C64G-20 JAPAN تست شده اوکی

آی سی با دستگاه IC Tester تست شده و OK می باشد

آیسی HN27C64G-20

HN27C64G-20 یک حافظه EPROM غیر فرار 64 کیلوبیتی ساخت Hitachi است که با آرایش 8K × 8 بیت کار میکند. این قطعه از نوع UV-EPROM بوده و نسخه سرامیکی دارای پنجره شیشهای آن با تابش فرابنفش پاک و مجدداً پروگرام میشود. پسوند -20 نشاندهنده زمان دسترسی حدود 200ns است.

پیناوت:
این قطعه در پکیج Ceramic DIP-28 عرضه میشود:

A0 تا A12: خطوط آدرس

D0 تا D7: خطوط داده

CE: فعالسازی حافظه

OE: فعالسازی خروجی

VPP: ولتاژ برنامهریزی

VCC: تغذیه +5V

GND: زمین مدار

پایههای NC: بدون اتصال

عملکرد در مدار:
HN27C64G-20 برای ذخیره دائمی برنامه، Firmware و اطلاعات موردنیاز سیستم استفاده میشود. پردازنده در زمان راهاندازی اطلاعات را از حافظه میخواند و محتوای آن پس از قطع برق نیز حفظ میشود. در نسخه UV، اطلاعات حافظه با اشعه فرابنفش پاک شده و سپس امکان پروگرام مجدد وجود دارد.

علائم خرابی:
در صورت خرابی HN27C64G-20، دستگاه ممکن است بوت نشود، برنامه بهدرستی اجرا نشود، سیستم هنگام راهاندازی متوقف شود یا عملکردهای مختلف بهصورت نادرست انجام شوند. خرابی برخی سلولهای حافظه نیز میتواند باعث خطای داده، اجرای ناقص برنامه یا شکست عملیات Program/Verify شود.
