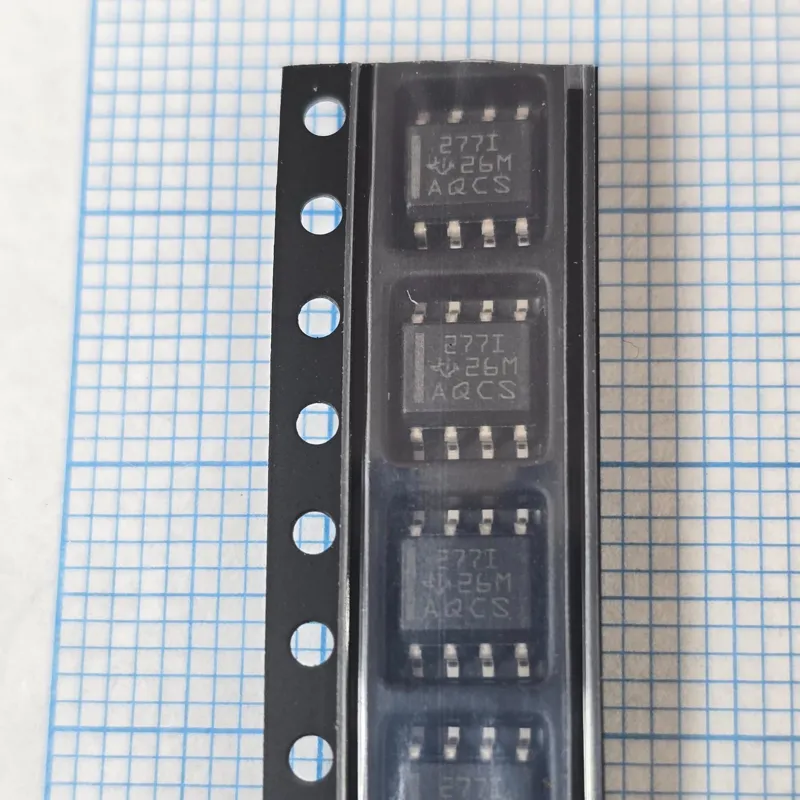

TLC277IDR TLC277 SMD

آیسی TLC277IDR تقویتکننده عملیاتی دقیق دو کاناله

TLC277IDR یک آیسی Operational Amplifier دقیق دو کاناله (Dual Precision Op-Amp) ساخت شرکت Texas Instruments است که با تکنولوژی CMOS طراحی شده و دارای ورودی امپدانس بالا، آفست کم و نویز پایین میباشد. این قطعه برای تقویت و پردازش سیگنالهای آنالوگ در تجهیزات صنعتی، ابزار دقیق، سیستمهای اندازهگیری و مدارهای کنترل استفاده میشود. ()

مشخصات فنی:

سازنده: Texas Instruments

نوع قطعه: Dual Precision Operational Amplifier

تعداد کانال: 2 کانال

پکیج: SOIC-8 (SMD)

تکنولوژی: CMOS

ولتاژ تغذیه: 3V تا 16V DC (تک تغذیه) یا ±2V تا ±8V

پهنای باند بهره (GBW): حدود 1.7MHz

جریان ورودی بسیار کم

ولتاژ آفست پایین (دقت بالا)

امپدانس ورودی بسیار بالا
()

پین اوت TLC277IDR:

(پکیج SOIC-8)

OUT A : خروجی تقویتکننده کانال A

IN A : ورودی معکوس کانال A

IN+ A : ورودی غیرمعکوس کانال A

V / GND : تغذیه منفی یا زمین

IN+ B : ورودی غیرمعکوس کانال B

IN B : ورودی معکوس کانال B

OUT B : خروجی تقویتکننده کانال B

V+ : تغذیه مثبت

عملکرد در مدار:

TLC277IDR برای تقویت و اصلاح سیگنالهای آنالوگ استفاده میشود. به دلیل دقت بالا و جریان ورودی کم، در مدارهای سنسورها، فیلترهای آنالوگ، تقویتکنندههای اندازهگیری و حلقههای فیدبک کنترل کاربرد دارد.

در تجهیزات صنعتی معمولاً در بخشهای زیر دیده میشود:

تقویت سیگنال سنسورها

اندازهگیری ولتاژ و جریان

مدارهای فیدبک منابع تغذیه

مدارهای کنترل و مانیتورینگ

علائم خرابی TLC277IDR در مدار:

خروجی تقویتکننده صفر یا ثابت میشود

نمایش مقدار اشتباه سنسورها

خطای اندازهگیری ولتاژ یا جریان

ایجاد نویز یا نوسان در سیگنال آنالوگ

عملکرد نادرست مدار کنترل

افزایش جریان مصرفی یا گرم شدن آیسی

کاربردها:

تجهیزات ابزار دقیق

بردهای کنترل صنعتی

سیستمهای اندازهگیری

تقویتکننده سنسورها

منابع تغذیه و مدارهای فیدبک

تجهیزات اتوماسیون صنعتی

()
