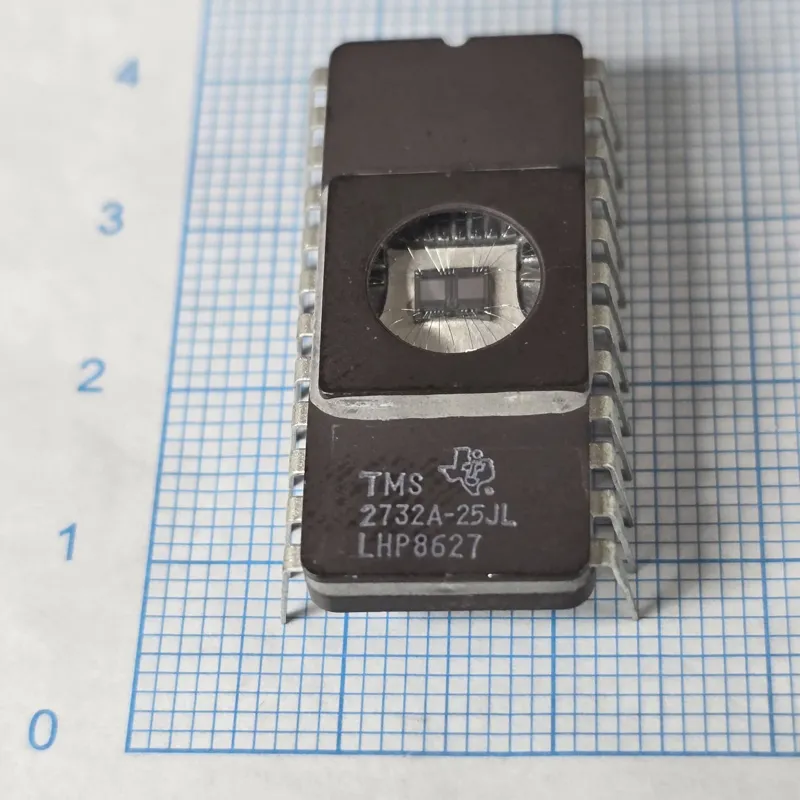

TMS2732A-25JL TMS2732 DIP

آی سی با دستگاه IC Tester تست شده و OK می باشد

آیسی TMS2732A-25JL

TMS2732A-25JL یک حافظه EPROM غیر فرار 32 کیلوبیتی (UV-EPROM) ساخت Texas Instruments است که با آرایش 4K × 8 بیت کار میکند. این قطعه دارای پنجره شیشهای برای پاککردن اطلاعات با اشعه فرابنفش و امکان برنامهریزی مجدد است. زمان دسترسی این مدل حدود 250ns و ولتاژ کاری آن 5V است.

پیناوت:
این قطعه در پکیج Ceramic DIP-24 با پنجره شیشهای عرضه میشود:

A0 تا A11: خطوط آدرس

D0 تا D7: خطوط داده

پایه CE: فعالسازی حافظه

پایه OE: فعالسازی خروجی

پایه VPP: ولتاژ برنامهریزی

پایه VCC: تغذیه +5V

پایه GND: زمین مدار

عملکرد در مدار:
TMS2732A اطلاعات برنامه، Firmware و دادههای ثابت دستگاه را ذخیره میکند. پردازنده در زمان راهاندازی اطلاعات را از این حافظه میخواند. محتوای حافظه حتی پس از قطع برق حفظ میشود و در مدل UV، با تابش فرابنفش پاک شده و مجدداً قابل پروگرام است.

علائم خرابی:
در صورت خرابی TMS2732A-25JL، دستگاه ممکن است بوت نشود، برنامه بهدرستی اجرا نشود، سیستم هنگام راهاندازی متوقف شود یا عملکردهای مختلف نادرست باشند. خرابی سلولهای حافظه نیز میتواند باعث خطای داده، اجرای ناقص برنامه یا عدم موفقیت در عملیات Program/Verify شود.
