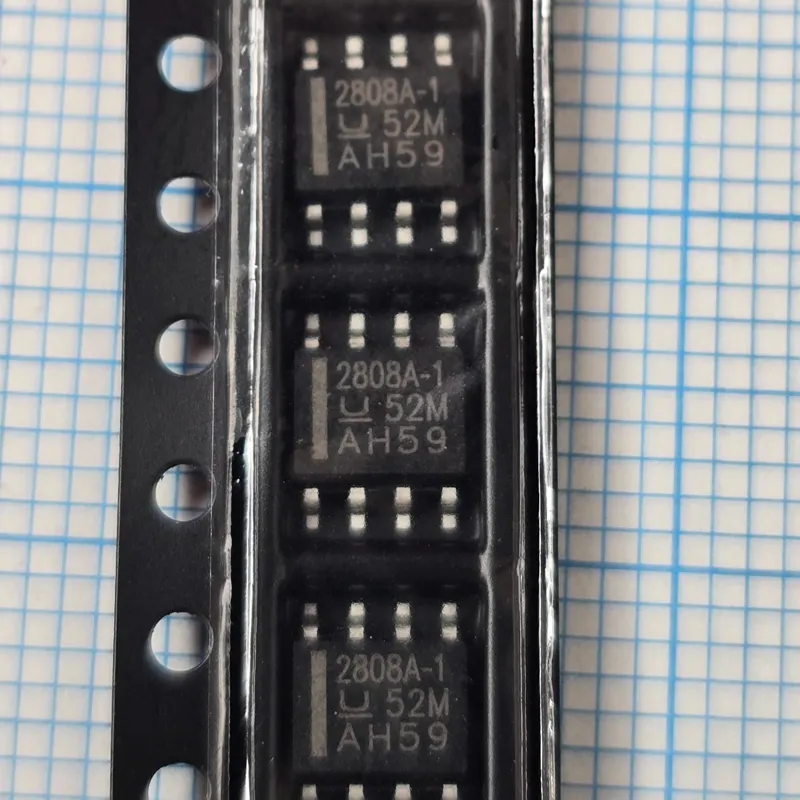

آی سی UCC2808A-1 UCC2808A SMD SOIC-8

UCC2808A

معرفی قطعه:
UCC2808A ساخت Texas Instruments یک کنترلر PWM کممصرف و فرکانس ثابت با مد Current Mode و خروجی Push-Pull است. این آیسی در منابع تغذیه سوئیچینگ، مبدلهای DC-DC و مدارهای دارای ترانسفورماتور Push-Pull کاربرد دارد. دارای Soft-Start داخلی و دو خروجی درایو مکمل است.

پیناوت در پکیج SOIC/PDIP هشتپایه:

1. COMP: خروجی تقویتکننده خطا و ورودی PWM
2. VDD: تغذیه آیسی
3. FB: ورودی فیدبک ولتاژ
4. CS: تشخیص جریان و حفاظت اضافهجریان
5. GND: زمین
6. RC: تنظیم فرکانس اسیلاتور
7. OUTB: خروجی درایو B
8. OUTA: خروجی درایو A

کارکرد در مدار:
UCC2808A سیگنال PWM را بر اساس فیدبک ولتاژ و جریان تولید کرده و از طریق OUTA و OUTB بهصورت Push-Pull ترانزیستورهای قدرت را درایو میکند. پایه CS جریان را کنترل میکند و پایه RC فرکانس سوئیچینگ را تعیین میکند. حداکثر Duty Cycle هر خروجی کمتر از 50 درصد است.

علائم خرابی در مدار:

• عدم تولید PWM در OUTA و OUTB
• روشن نشدن یا استارت نخوردن منبع تغذیه
• قطع و وصل شدن مکرر منبع تغذیه
• نوسان یا نامنظم شدن PWM
• افزایش یا کاهش غیرعادی ولتاژ خروجی
• فعال شدن بیدلیل حفاظت اضافهجریان
• در صورت خرابی خروجیهای درایور، MOSFETهای قدرت ممکن است دیگر سوئیچ نکنند.

نکته: UCC2808A-1 و UCC2808A-2 از نظر آستانه UVLO متفاوتاند؛ بنابراین هنگام جایگزینی، پسوند قطعه را حتماً بررسی کنید.
