UC2855BDW UC2855BD UC2855B UC2855 UC 2855 SO20

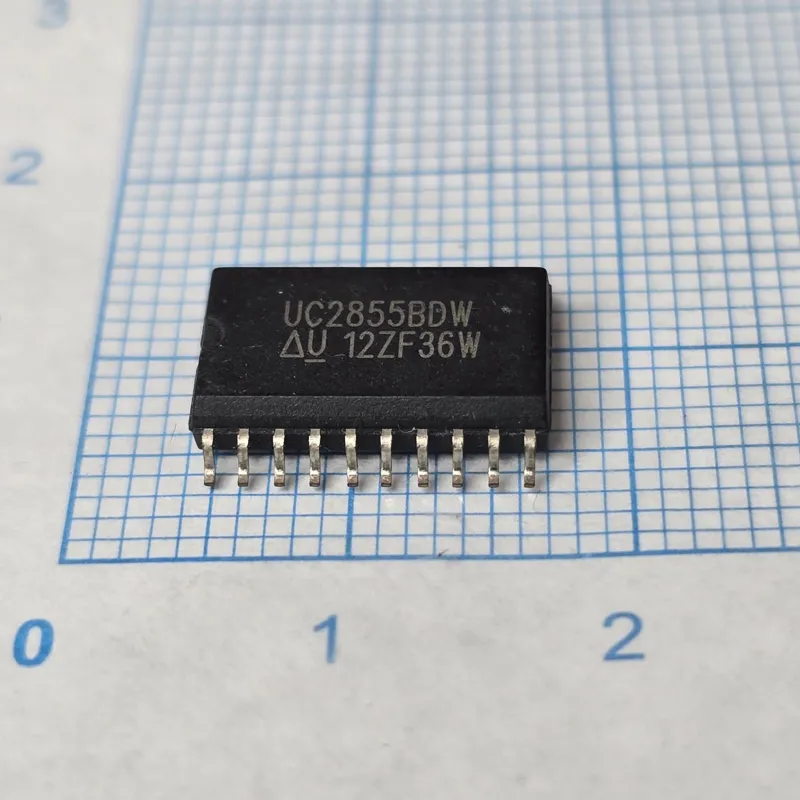

آیسی UC2855BDW

UC2855BDW یک کنترلر اصلاح ضریب توان (PFC Controller) ساخت Texas Instruments است که برای منابع تغذیه AC-DC با توپولوژی Boost و هدایت پیوسته (CCM) طراحی شده است. این آیسی با کنترل جریان ورودی، شکل جریان را به موج سینوسی ورودی نزدیک میکند و ضریب توان را به محدوده نزدیک به واحد میرساند.

مشخصات مهم:

نوع: CCM PFC Controller
کاربرد اصلی: Active Power Factor Correction
فرکانس سوئیچینگ: تا 500kHz
دارای Average Current-Mode Control
دارای مدار Zero Voltage Transition (ZVT) برای کاهش تلفات سوئیچینگ
دارای UVLO با آستانههای حدود 10V و 10.5V
مناسب برای ورودیهای AC یونیورسال
دمای کاری: 40 تا 85+ درجه سانتیگراد
پکیج: SOIC-20 (DW)

عملکرد در مدار:
UC2855BDW معمولاً در بخش PFC یک منبع تغذیه قرار میگیرد. این آیسی جریان سلف Boost را کنترل کرده و با استفاده از فیدبک ولتاژ و جریان، Duty Cycle ماسفت قدرت را تنظیم میکند. نتیجه، کاهش هارمونیکهای جریان ورودی و بهبود ضریب توان است. مدار داخلی ZVT نیز به کاهش تلفات و EMI کمک میکند.

پینهای مهم:
این قطعه 20 پایه دارد و از پایههای مهم آن میتوان به VIN، RT/CT، IAC، COMP، فیدبک ولتاژ، Current Sense، کنترل Shutdown و خروجی Gate Drive اشاره کرد. برای پینآوت دقیق، باید نسخه UC2855B در پکیج SOIC-20 ملاک قرار گیرد؛ چون خانواده UC2855 دارای پینهای متعددی برای کنترل PFC و مدار ZVT است.

کاربردها:

منابع تغذیه صنعتی
UPS
منابع تغذیه سرور و کامپیوتر
شارژرهای توان بالا
اینورترها و تجهیزات قدرت
منابع تغذیه AC-DC با توان متوسط و بالا

علائم خرابی:
خرابی UC2855BDW میتواند باعث عدم تشکیل ولتاژ Boost، ضریب توان پایین، شکل موج غیرعادی جریان ورودی، روشن نشدن MOSFET PFC، نوسان ولتاژ DC Bus یا ورود مکرر مدار به حالت حفاظت شود. در تعمیر، بررسی VCC، سیگنال RT/CT، فیدبک ولتاژ، Current Sense و پالس Gate با اسیلوسکوپ بسیار کمککننده است.

نکته برای فروش:
UC2855BDW یک قطعه نسبتاً تخصصی در بخش PFC منابع تغذیه سوئیچینگ است و با UC3842 یا UC3843 یکسان نیست؛ UC2855 وظیفه اصلی اصلاح ضریب توان در بخش ورودی AC را بر عهده دارد. TI این مدل را همچنان فهرست میکند، هرچند برای طراحیهای جدید جایگزینهای جدیدتری نیز پیشنهاد شدهاند.
