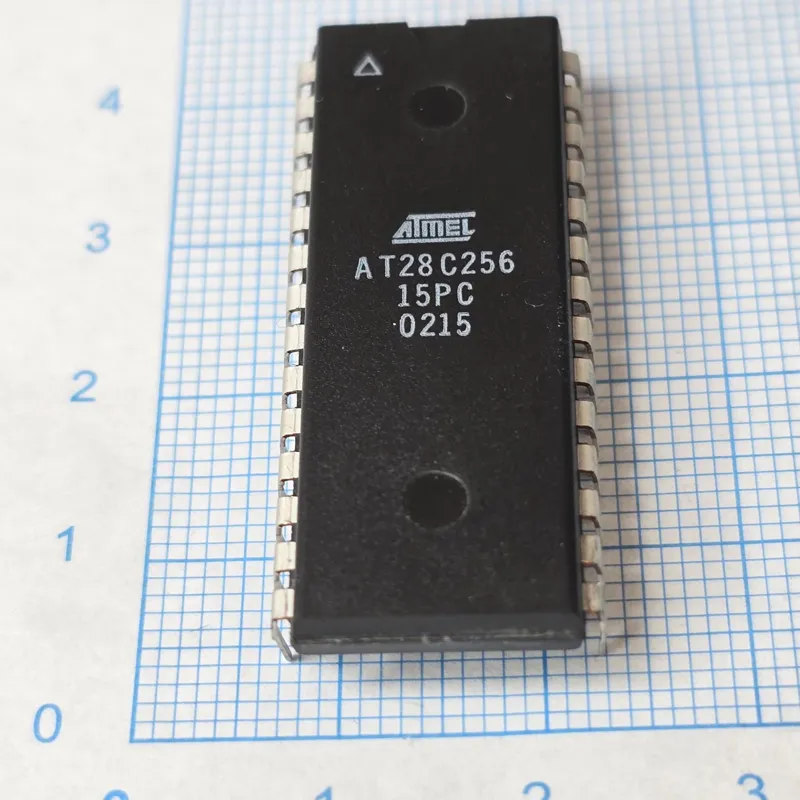

آی سی AT28C256-15PC AT28C256 DIP

آی سی با دستگاه IC Tester تست شده و OK می باشد

آیسی AT28C256

AT28C256 یک حافظه EEPROM موازی غیر فرار ساخت Atmel / Microchip با ظرفیت 256 کیلوبیت است که با آرایش 32K × 8 بیت کار میکند. این حافظه برای ذخیره Firmware، برنامه، پارامترها و اطلاعات کالیبراسیون در تجهیزات الکترونیکی و صنعتی استفاده میشود.

مشخصات مهم:

نوع: Parallel EEPROM

ظرفیت: 256Kbit = 32,768 × 8

تغذیه: 5V ±10 درصد

زمان دسترسی: 150ns

رابط: Parallel 8-bit

تعداد خطوط آدرس: 15 خط، A0 تا A14

تعداد خطوط داده: 8 خط، I/O0 تا I/O7

قابلیت برنامهریزی و پاککردن الکتریکی: دارد

نیاز به UV برای پاککردن: ندارد

دارای Software Data Protection

دارای Page Write تا 64 بایت

نگهداری اطلاعات: حدود 10 سال

تحمل نوشتن: بسته به نسخه حدود 10,000 تا 100,000 سیکل

پکیجهای رایج: PDIP-28، SOIC-28، PLCC-32 و TSOP بسته به نسخه

عملکرد

AT28C256 از نظر نحوه دسترسی، مشابه حافظههای RAM موازی است؛ پردازنده آدرس را روی A0 تا A14 قرار میدهد و اطلاعات از طریق I/O0 تا I/O7 خوانده یا نوشته میشود. برای نوشتن نیز نیازی به ولتاژ بالای VPP مانند EPROMهای خانواده 27C وجود ندارد و عملیات برنامهریزی با همان تغذیه 5V انجام میشود.

یکی از ویژگیهای مهم آن Page Write است که اجازه میدهد تا 64 بایت در یک عملیات برنامهریزی نوشته شود. همچنین مدار داخلی کنترل زمان نوشتن، عملیات EEPROM را بدون نیاز به مدار خارجی پیچیده مدیریت میکند.

پایه های مهم در نسخه PDIP-28

A0 تا A14: خطوط آدرس

I/O0 تا I/O7: ورودی/خروجی داده

CE: فعالسازی حافظه

OE: فعالسازی خروجی

WE: فعالسازی نوشتن

VCC: +5V

GND: زمین

کاربردها

PLC و تجهیزات اتوماسیون صنعتی

بردهای کنترل

CNC

تجهیزات مخابراتی

ذخیره Firmware

ذخیره پارامترهای دستگاه

اطلاعات کالیبراسیون

تجهیزات الکترونیکی قدیمی

سیستمهای مبتنی بر پردازندههای 8 و 16 بیتی

نکته مهم برای پروگرامر

AT28C256 برخلاف M27C256 / 27C256 یک EEPROM است، نه UV-EPROM؛ بنابراین برای پاککردن آن نیازی به لامپ UV نیست. همچنین بعضی نسخهها دارای Software Data Protection (SDP) هستند که میتواند در عملیات پروگرام با پروگرامر اهمیت داشته باشد.

برای تعمیرات، اگر محتوای AT28C256 را با پروگرامر میخوانید، بهتر است چند بار Read و Compare انجام دهید؛ اگر هر بار فایل دقیقاً یکسان بود، حافظه از نظر خواندن احتمالاً سالم است.

نکته برای فروش:
AT28C256 هنوز توسط Microchip با وضعیت In Production فهرست شده و به دلیل پینآوت استاندارد و کاربرد گسترده در تجهیزات قدیمی، قطعه مناسبی برای موجودی فروشگاه قطعات صنعتی محسوب میشود.
