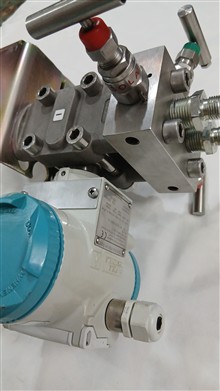

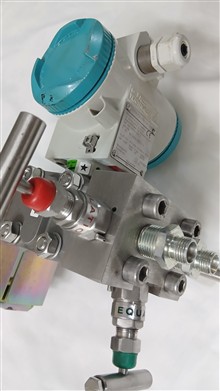

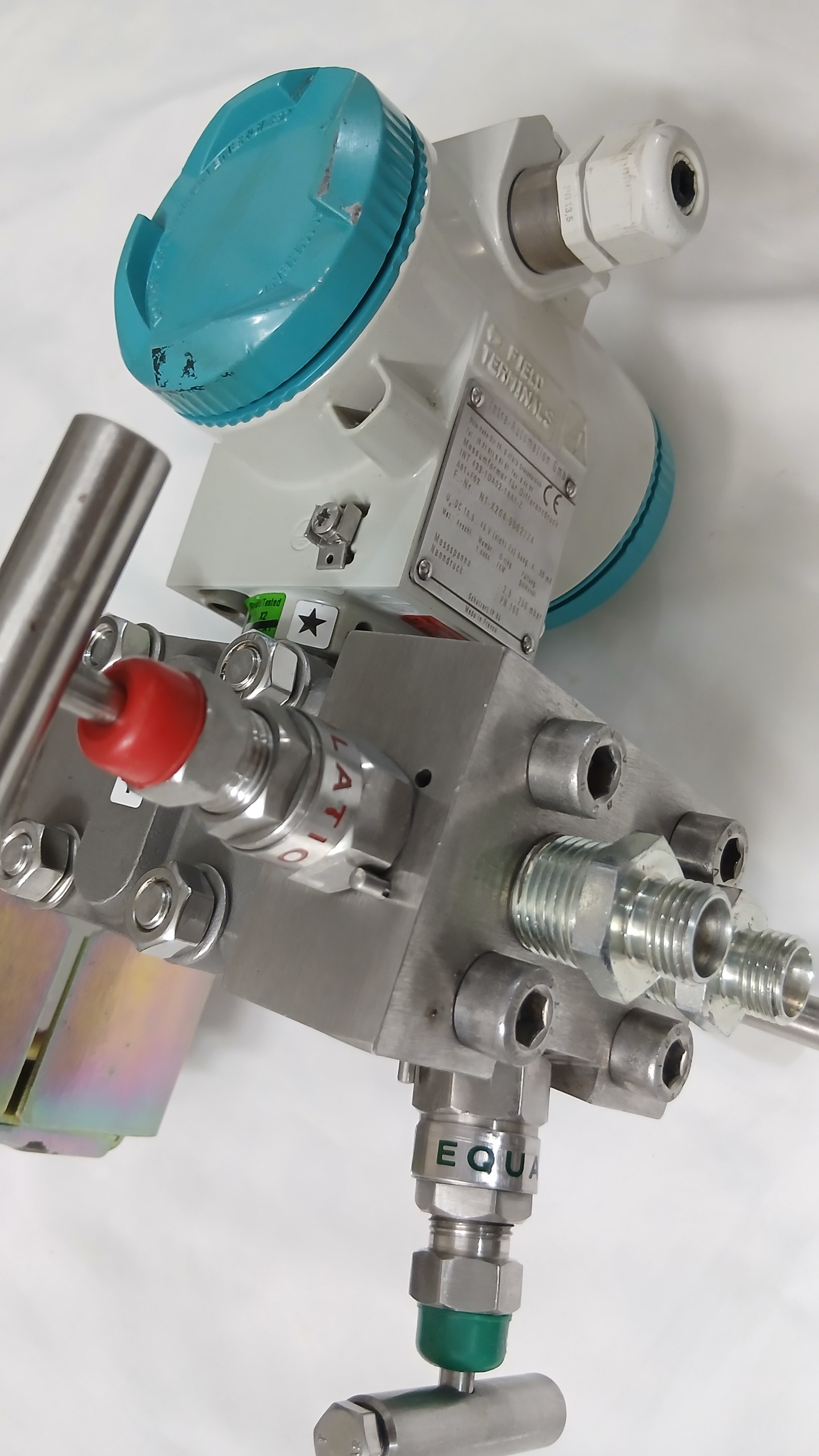

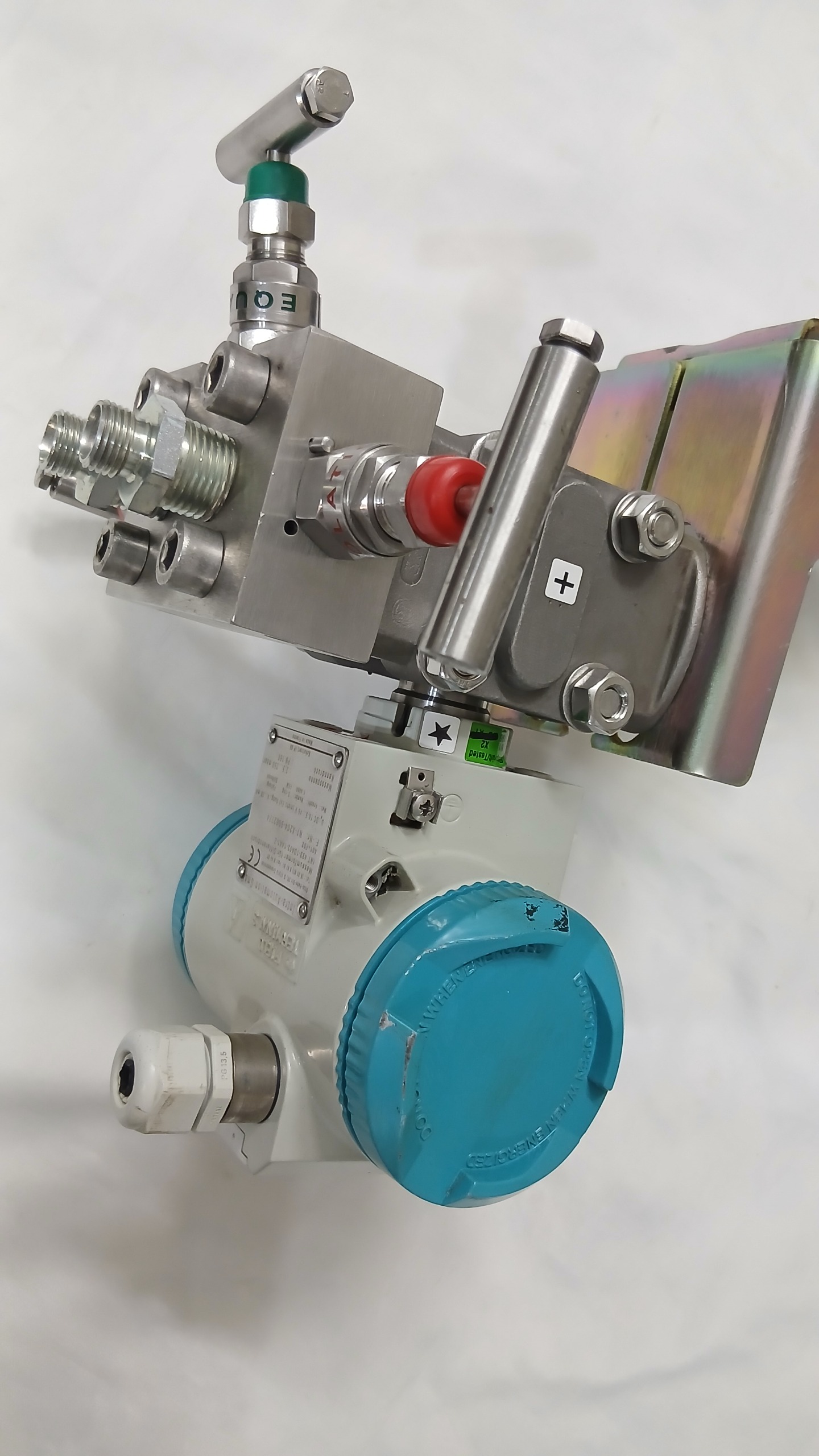

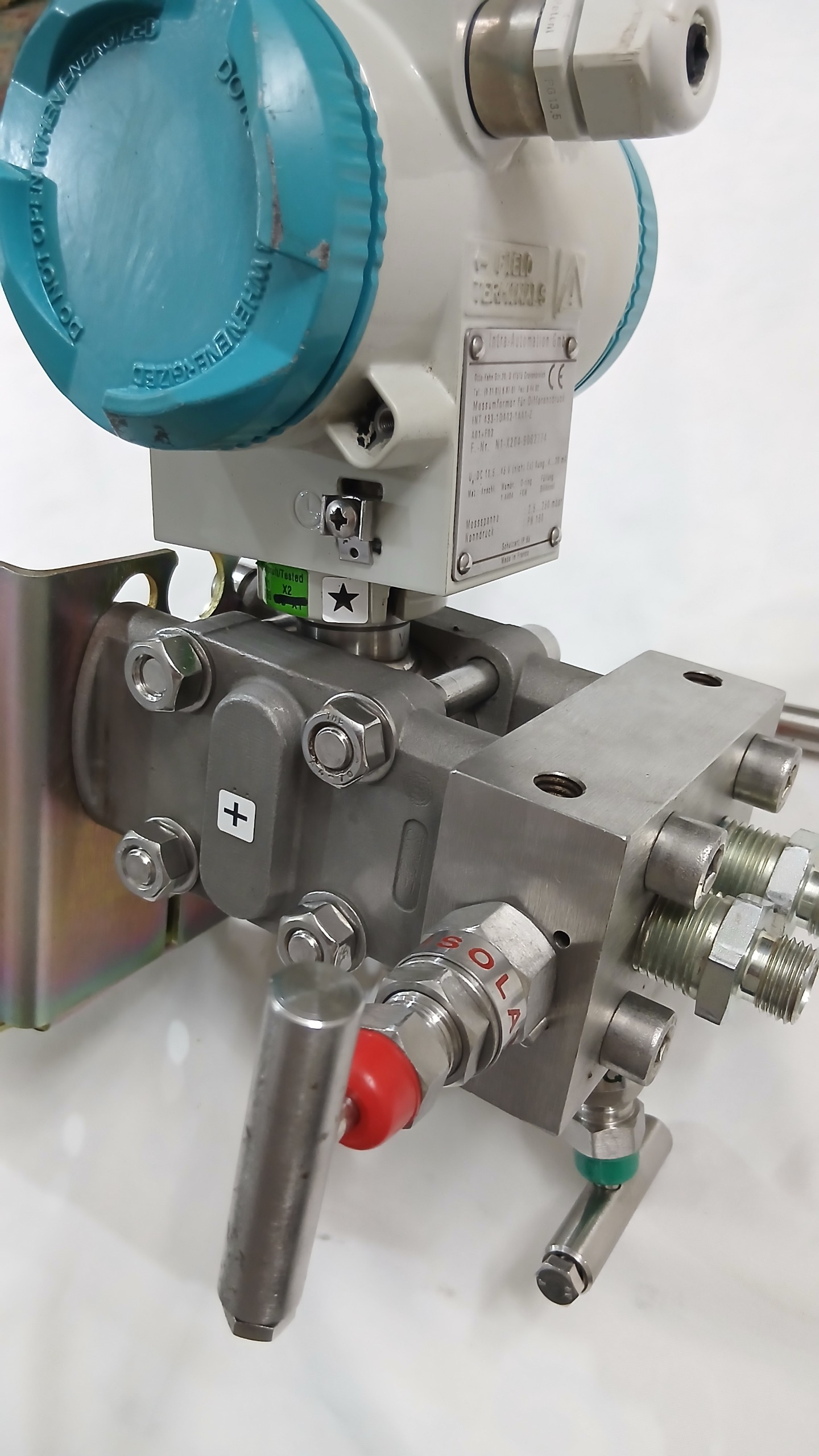

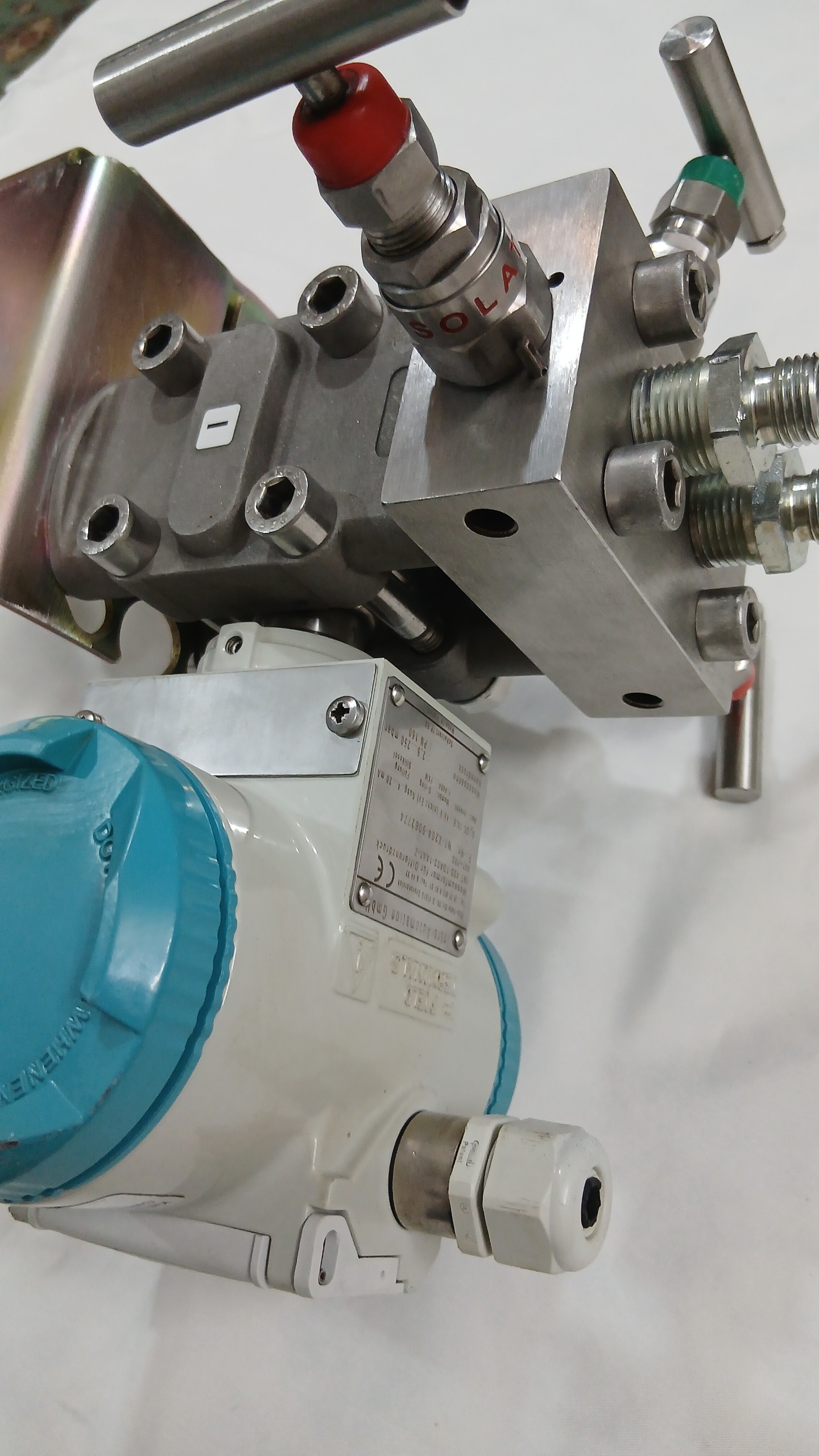

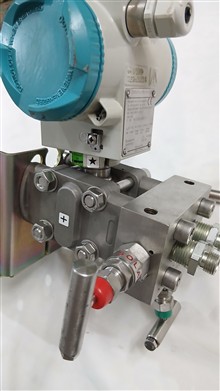

ترانسمیتر تفاضل فشار با منیفولد-شیر-پایه ، زیمنس

برند: Intra-Automation (ترانسمیتر و منیفولد) با سازنده OEM زیمنس فرانسه

نوع کالا: پک کامل ترانسمیتر اختلاف فشار به همراه منیفولد سه شیر و پایه نصب دیواری

1) ترانسمیتر اختلاف فشار

· مدل: INT 433-1DA02-1AA1-Z
· معادل زیمنس: SITRANS P DS III 7MF4433-1DA02-1AA1-Z
· ساخت: فرانسه (OEM زیمنس)
· بازه اندازه گیری: 2/5 تا 250 میلی بار
· خروجی: 4 تا 20 میلیآمپر
· تغذیه: 10/5 تا 45 ولت DC
· فشار نامی استاتیک: PN160
· دیافراگم: استیل 1/4404
· اورینگ: FKM
· درجه حفاظت: IP65
· تأییدیه: CE

2) منیفولد سه شیر

· برند: Intra-Automation
· مدل: A65P
· نوع: بلوک سه شیر مستقیم برای ترانسمیتر اختلاف فشار
· جنس بدنه: استیل 1/4401 (316SS)
· فشار کاری حکشده: 6000 PSI
· شیرها: دو عدد  (Isolation) + یک عدد (Equalizing)
· نصب: مستقیم روی ترانسمیتر

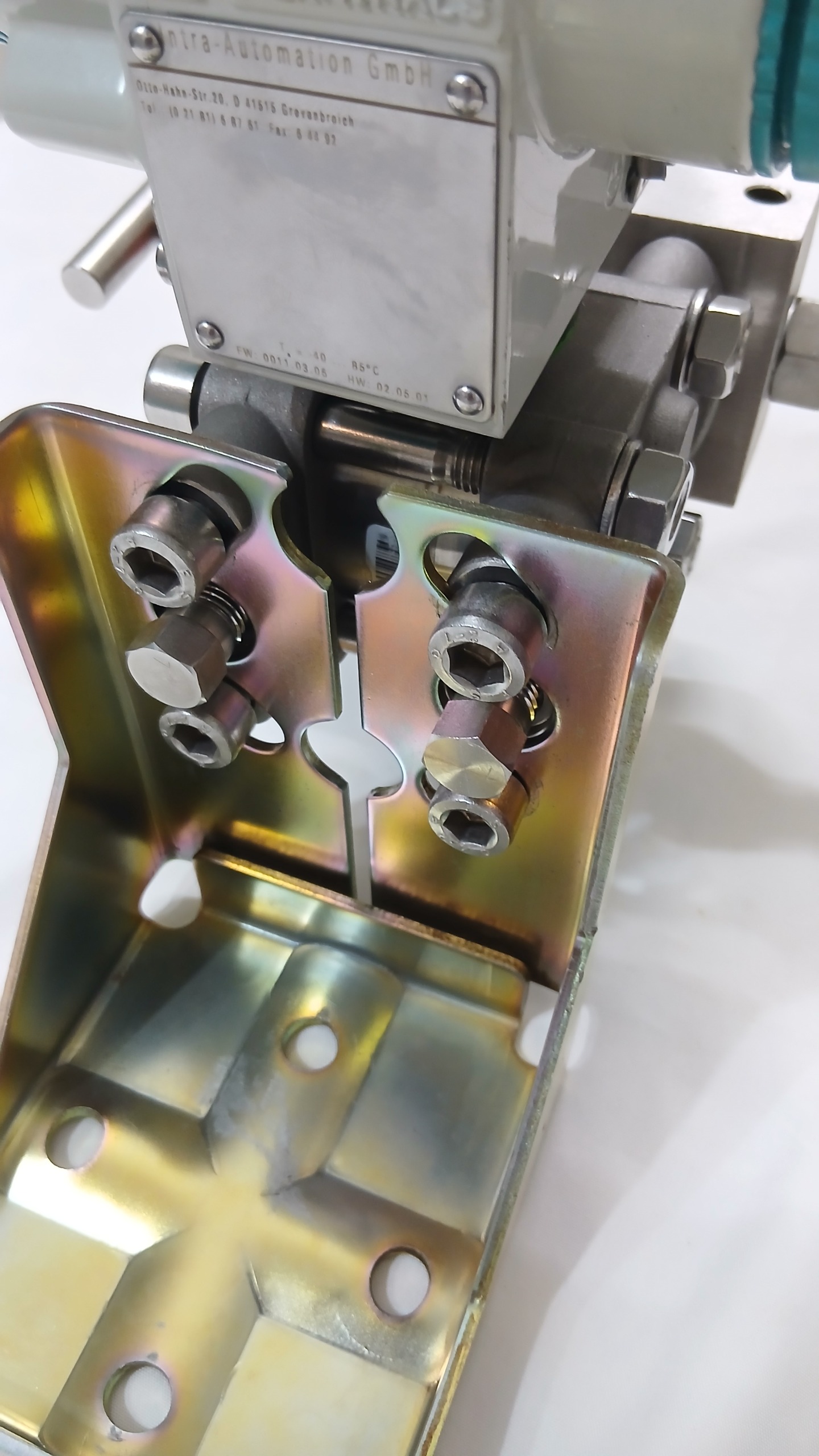

3) پایه نصب دیواری

برند: Intra-Automation
نوع کالا: پایه نصب دیواری (Mounting Bracket) برای ترانسمیتر و منیفولد
جنس: استیل ضدزنگ

مشخصات فنی:

· جنس بدنه: ورق استیل ضدزنگ با خمکاری صنعتی
· دارای برشهای سبکسازی و سوراخهای متعدد برای نصب
· دهانه بزرگ در یک سمت برای عبور بدنه ترانسمیتر، منیفولد یا اتصالات فرآیندی
· قابلیت نصب روی دیوار یا سازه فلزی

کارکرد کالا:
برای تثبیت و نگهداری مجموعه ترانسمیتر و منیفولد روی دیوار یا پایه فلزی , یا لوله استفاده میشود. این پایه از اعمال تنش و وزن بالای مجموعه روی اتصالات فرآیندی جلوگیری کرده و به کاهش لرزش کمک میکند.

درجه کیفی:
پایه استیل با ساختار مقاوم و کاربردی؛ درجه A.

-

کارکرد کالا:

کل این پک برای اندازهگیری دقیق اختلاف فشار، دبی یا سطح مایع در خطوط صنعتی استفاده میشود. منیفولد سهشیر امکان ایزوله کردن خطوط فشار، صفر کردن ایمن ترانسمیتر و سرویس بدون توقف فرآیند را فراهم میکند. پایه نصب، استقرار پایدار دستگاه را تضمین مینماید.

درجه کیفی:
اورجینال Intra-Automation / زیمنس، درجه A.

عنوان پیشنهادی برای تحقیق :
پک کامل ترانسمیتر اختلاف فشار Intra-Automation INT 433 (معادل زیمنس 7MF4433) + منیفولد سه شیر A65P + پایه نصب
