باتری لیتیوم فسفات 12 ولت 30 آمپر الکترا

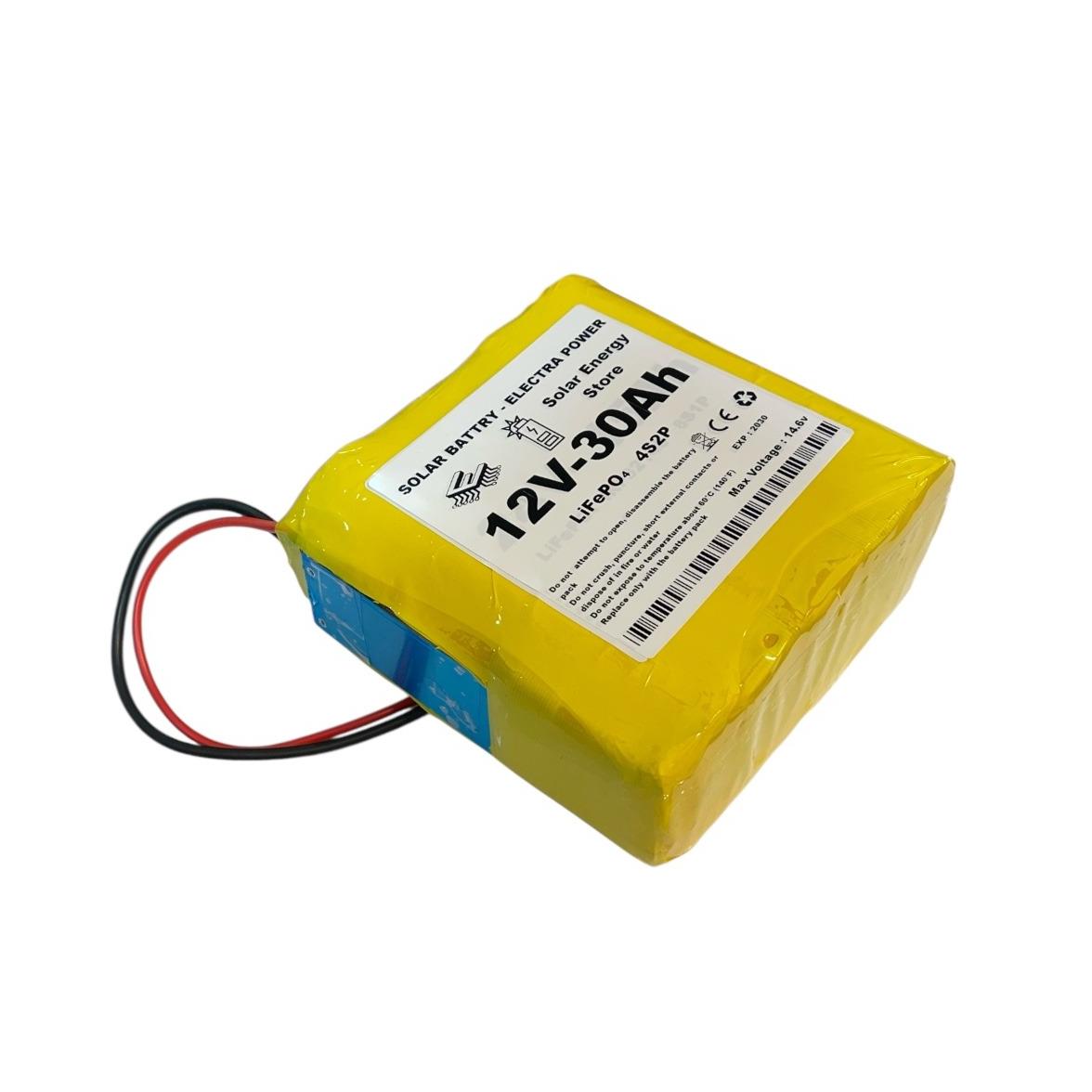

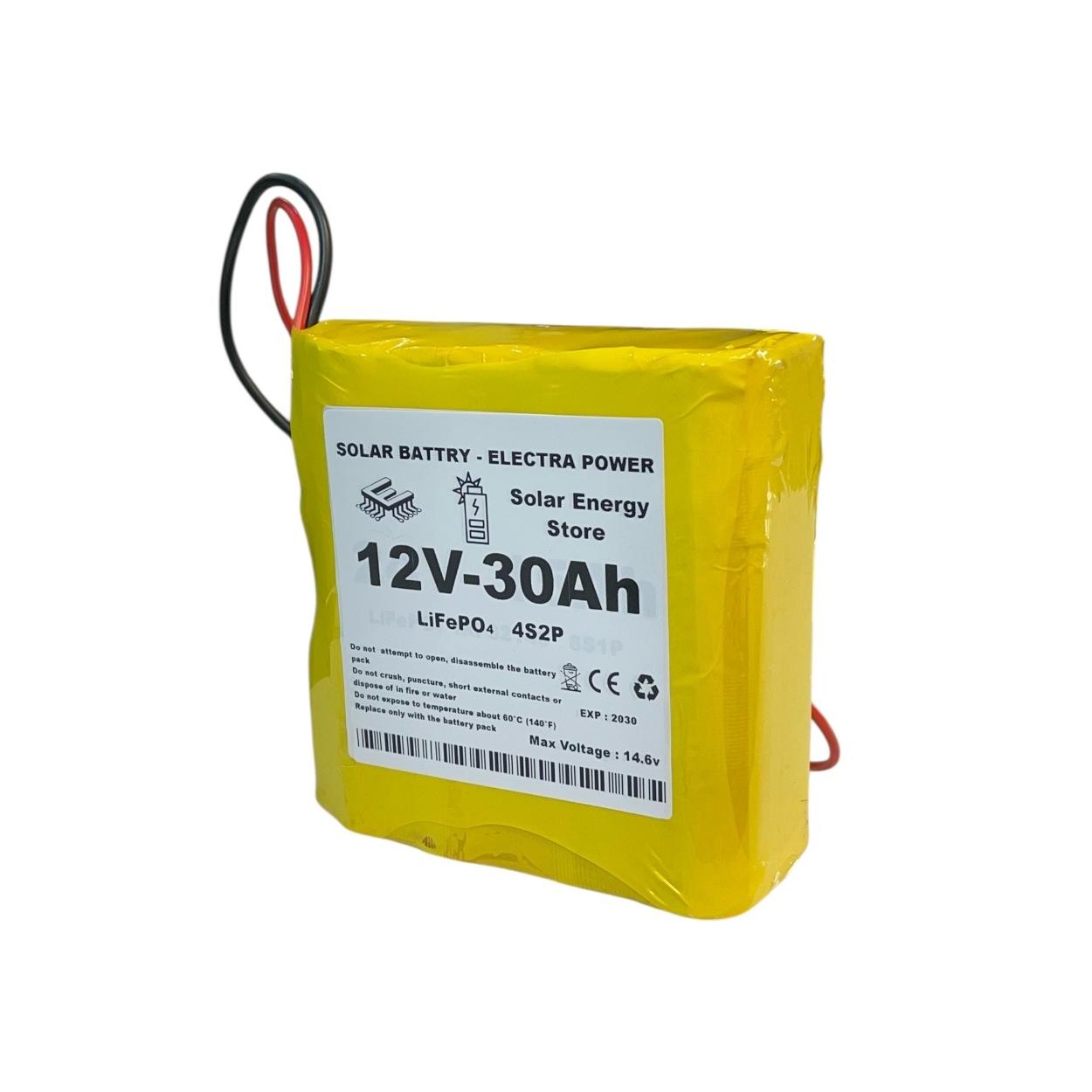

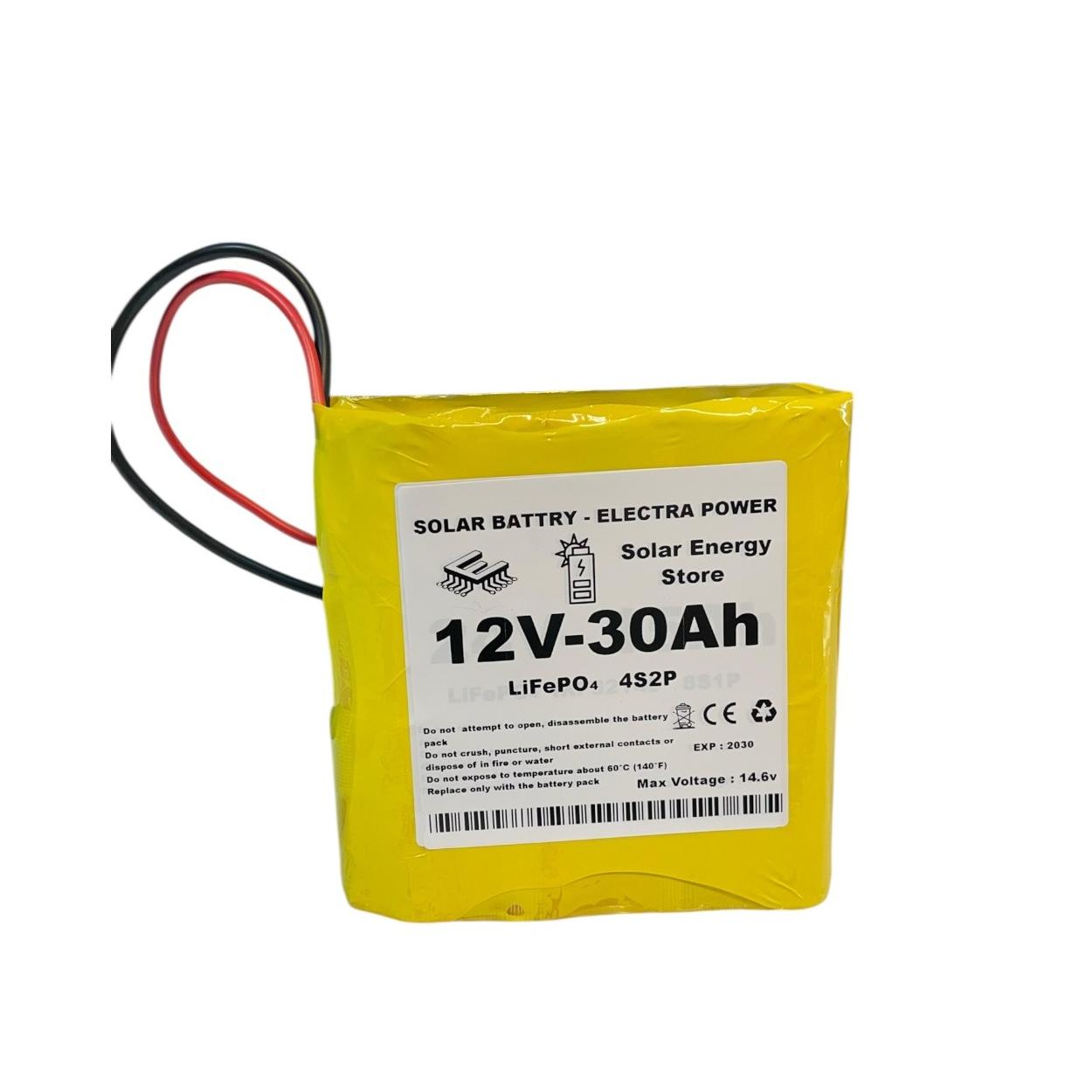

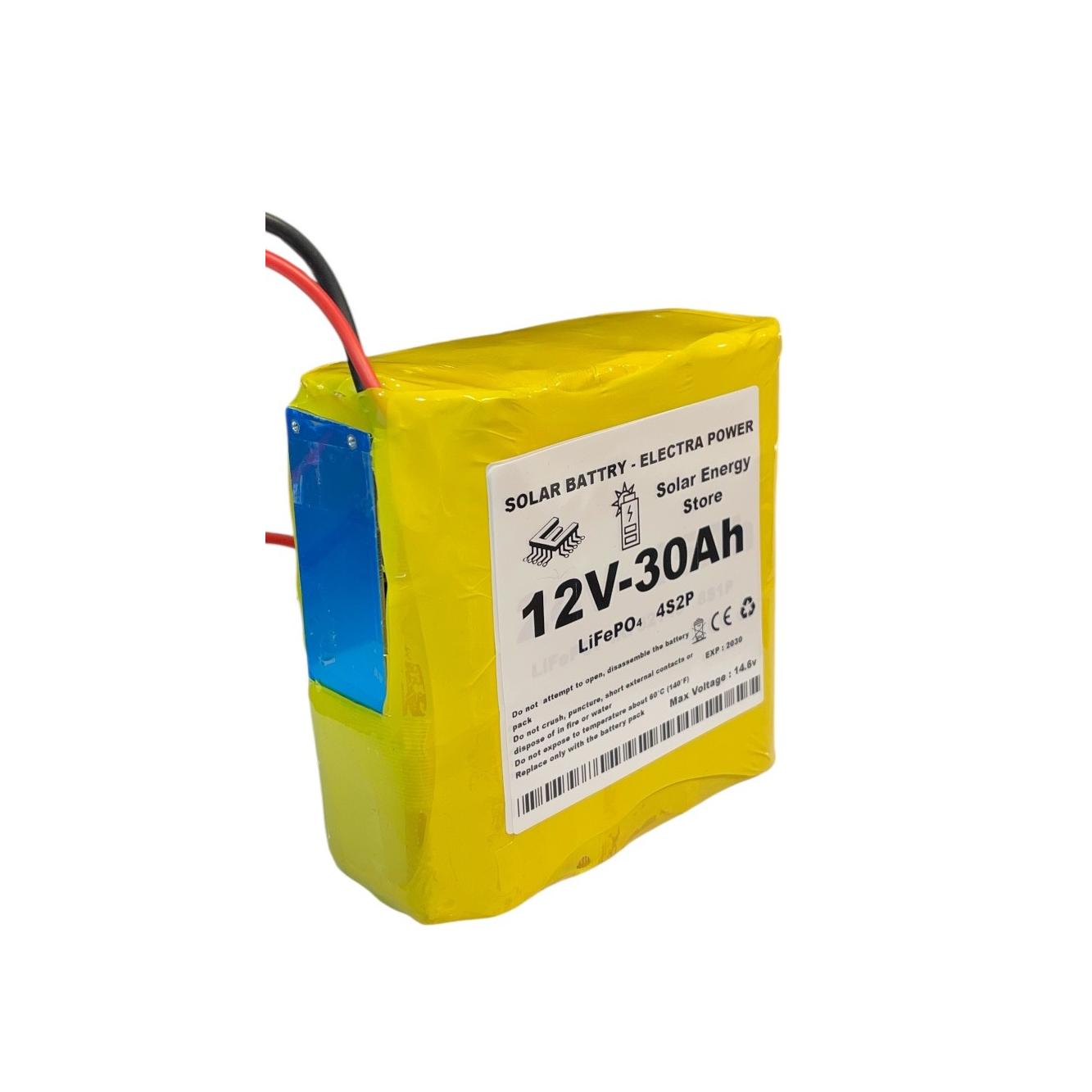

اتری LiFePO4 12 ولت 30 آمپرساعت مدل IRF32140 با آرایش 4S2P، یک پک لیتیوم آهن فسفات با ظرفیت 30Ah و ولتاژ نامی 12.8V است. این باتری از 8 عدد سلول استوانهای 32140 با ظرفیت 15Ah تشکیل شده است.

در آرایش 4S2P، چهار گروه سلولی بهصورت سری و هر گروه شامل دو سلول موازی است. به همین دلیل ولتاژ نامی پک 12.8V و ظرفیت آن 30Ah خواهد بود.

ولتاژ شارژ کامل این پک 14.6V است؛ بنابراین برای شارژ آن باید از شارژر اختصاصی LiFePO4 چهار سل (4S) با خروجی 14.6V استفاده شود.

مشخصات فنی

نوع باتری: لیتیوم آهن فسفات

شیمی: LiFePO4

مدل سلول: IRF32140

نوع سلول: 32140 استوانهای

تعداد سلول: 8 عدد

آرایش سلول: 4S2P

ولتاژ نامی هر سلول: 3.2V

ولتاژ نامی پک: 12.8V

ولتاژ بازاری: 12V

ظرفیت: 30Ah

انرژی اسمی: حدود 384Wh

ولتاژ شارژ کامل: 14.6V

تعداد سلول سری: 4

تعداد سلول موازی: 2

BMS: متناسب با جریان موردنیاز دستگاه

شارژر پیشنهادی: LiFePO4 14.6V

چرا 12.8 ولت؟

باتریهای LiFePO4 که در بازار با عنوان 12 ولت شناخته میشوند، معمولاً از 4 سلول 3.2 ولتی بهصورت سری ساخته میشوند:

4 × 3.2V = 12.8V

بنابراین ولتاژ نامی واقعی این باتری 12.8V است و به همین دلیل در مشخصات محصول بهتر است عبارت 12V (12.8V) درج شود.

مزایای باتری LiFePO4

باتری لیتیوم آهن فسفات در مقایسه با باتریهای سرباسیدی، وزن کمتر، قابلیت استفاده بهتر از ظرفیت و طول عمر چرخهای بالاتری ارائه میدهد. سلولهای 32140 نیز به دلیل ظرفیت 15Ah، امکان ساخت پک 12.8V 30Ah با تنها 8 سلول را فراهم میکنند.

در یک دیتاشیت سلول 32140، ظرفیت نامی 15Ah، ولتاژ نامی 3.2V، انرژی 48Wh و عمر چرخهای بیش از 3500 سیکل در شرایط مشخص آزمایشگاهی اعلام شده است؛ البته عملکرد نهایی پک به سلول، BMS، جریان کاری، دما و نحوه استفاده بستگی دارد.

کاربردهای باتری 12.8V 30Ah

این باتری برای طیف گستردهای از تجهیزات 12 ولت مناسب است، از جمله:

سیستمهای برق اضطراری

UPS و تجهیزات پشتیبان

سیستمهای خورشیدی کوچک

تجهیزات کمپینگ و آفرود

پاورباکس

تجهیزات مخابراتی

تجهیزات صنعتی

سیستمهای روشنایی

تجهیزات قابل حمل

پروژههای DIY

موتورهای کوچک و تجهیزات الکتریکی 12V

شارژر مناسب

برای شارژ این باتری باید از شارژر LiFePO4 با خروجی 14.6V استفاده شود.

شارژرهای 12.6V مخصوص باتریهای لیتیومیون معمولی برای این پک مناسب نیستند. همچنین استفاده از شارژر با ولتاژ بالاتر از مقدار توصیهشده میتواند باعث عملکرد نامناسب یا فعال شدن حفاظت BMS شود.

محاسبه انرژی باتری

ظرفیت انرژی اسمی این پک تقریباً برابر است با:

12.8V × 30Ah = 384Wh

بنابراین باتری میتواند در شرایط ایدهآل حدود 384 واتساعت انرژی اسمی ذخیره کند. انرژی قابل استفاده واقعی به جریان مصرف، ولتاژ قطع BMS، دما و شرایط کاری بستگی دارد.

نکته: جریان شارژ و دشارژ نهایی باتری به نوع دقیق سلولهای IRF32140 و BMS نصبشده بستگی دارد. بنابراین برای درج جریان دشارژ در صفحه محصول، بهتر است مقدار BMS واقعی محصول مشخص شود.
