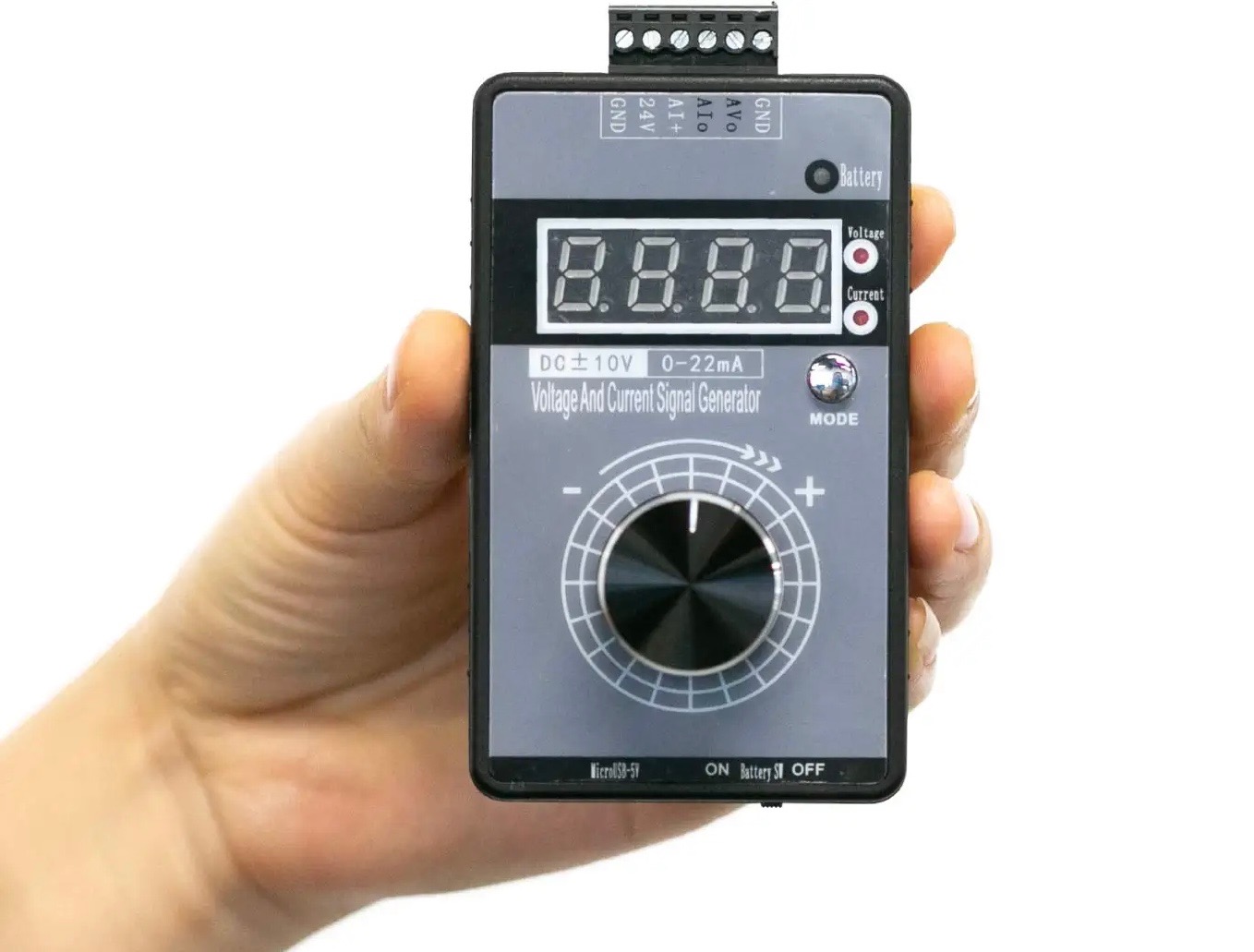

سیگنال ژنراتور ولتاژ و جریان مدل V202207

یکی از تجهیزات اساسی در آزمایشگاه الکترونیک و مخابرات جهت تحلیل و بررسی سیگنال های با فرکانس بالاست.
در آزمایشگاه مخابرات بسیاری از مواقع لازم است سیگنالی را به عنوان تست با مشخصه های دلخواه تولید و به مدار متصل کرد تا به عنوان منبع ورودی، نویز، یا هر عامل خارجی دیگری که فقط تحت کنترل کاربر باشد مورد استفاده قرار گیرد.
سیگنال ژنراتور ولتاژ و جریان، سیگنال جریان با محدوده جریان 0 تا 22 میلی آمپر و ولتاژهای با مقادیر مختلف و در محدوده های10 تا 10+ ، 0 تا 3.3 ولت، 0 تا 5 ولت، 0 تا 10 ولت را تولید میکند. صفحه نمایش 4 بیتی امکان نمایش مقادیر را فراهم میکند و دارای بدنه آلومینیومی میباشد.


کاربرد سیگنال ژنراتور:

1. آزمایشگاه
2. تست های دستگاه PLC
3. تعمیر دستگاه ها
4. تست و بررسی مدارات مختلف


مشخصات سیگنال ژنراتور ولتاژ و جریان :

1. جریان خروجی: 22 ~ 0 میلی آمپر
2. دقت جریان خروجی: 0.01 میلی آمپر
3. ولتاژ خروجی: 10+ ~ 10 ولت DC قابل تنظیم
4. جریان حداکثر خروجی: 100 میلی آمپر
5. دارای حفاظت در برابر اتصال کوتاه

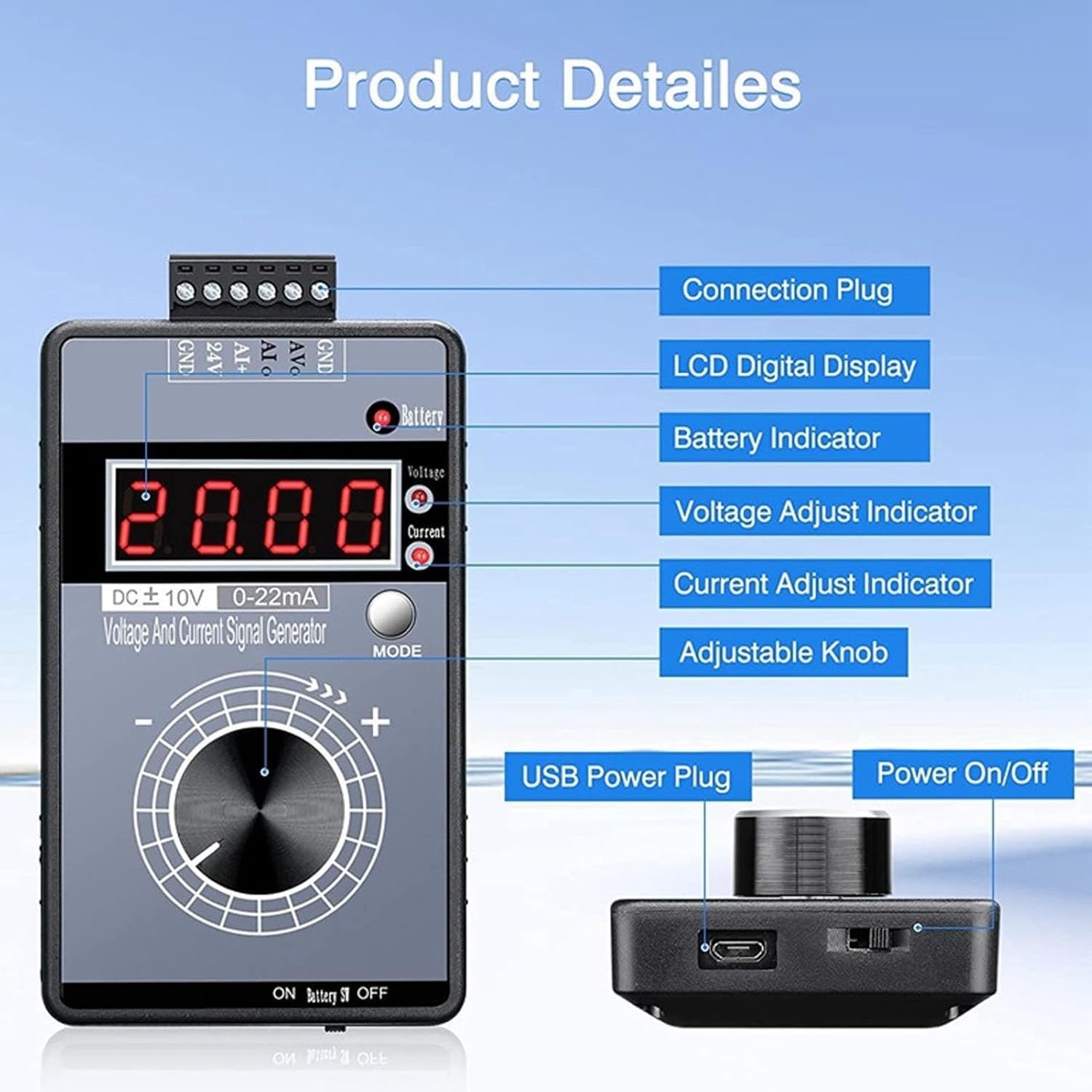

6. صفحه نمایش 4 بیتی
7. دمای عملیاتی: 50 ~ 20 درجه سانتی گراد
8. دمای نگهداری: 80 ~ 25 درجه سانتی گراد
9. تغذیه از طریق باتری لیتیومی 1000 میلی امپر 3.7 ولتی

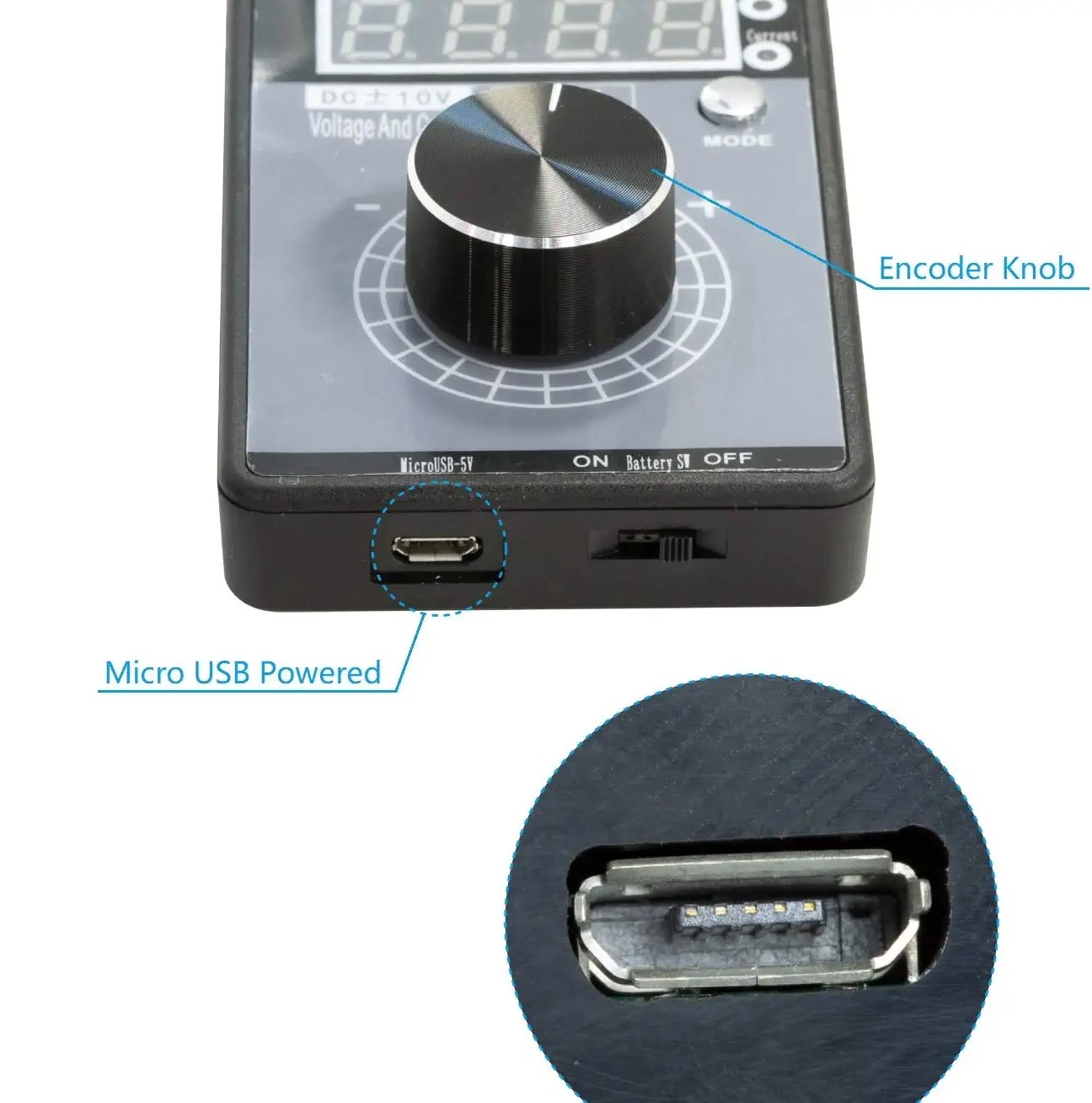

10. شارژ از طریق پورت micro USB
