برد تغذیه تلوزیون 44 اینچ پلاسمای سامسونگ

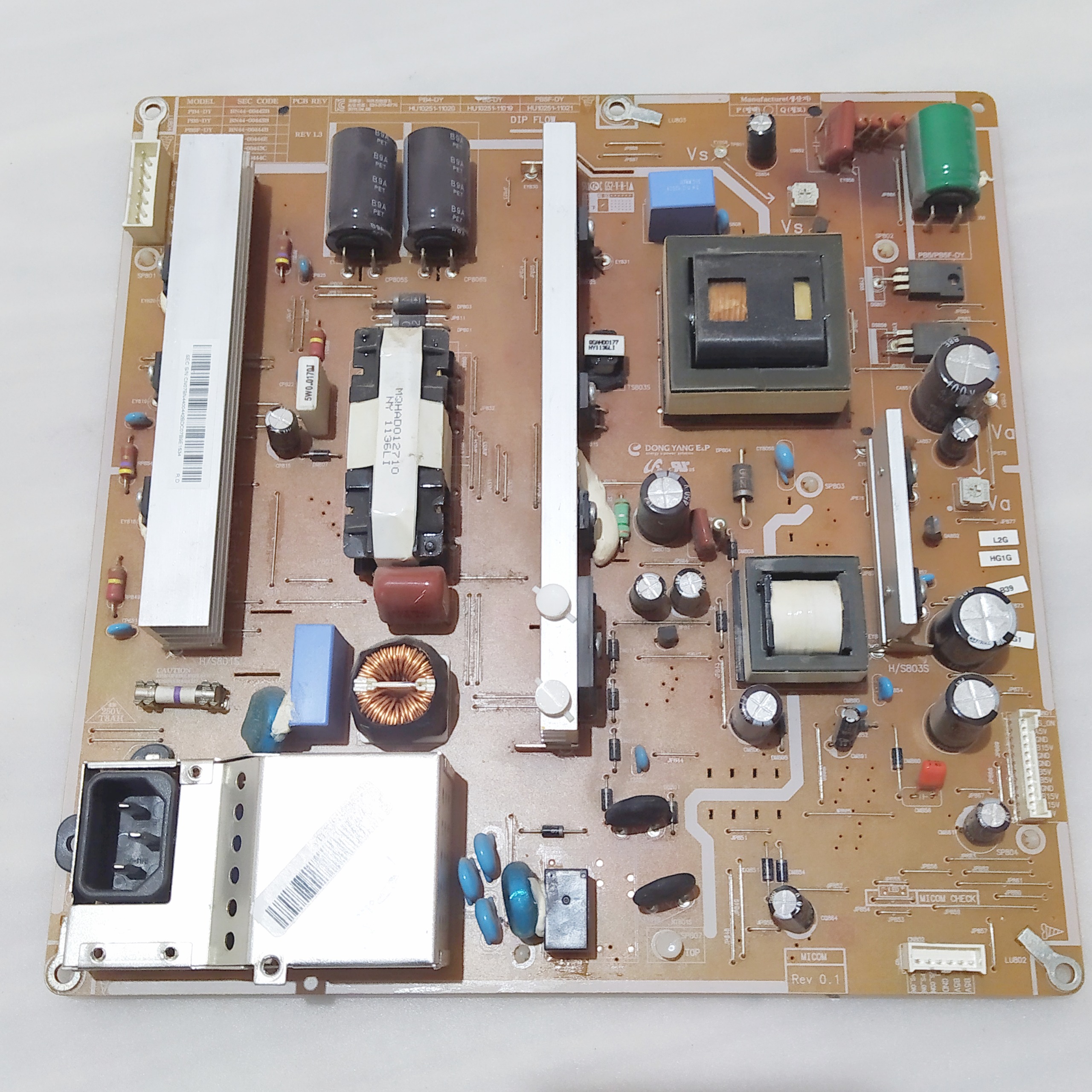

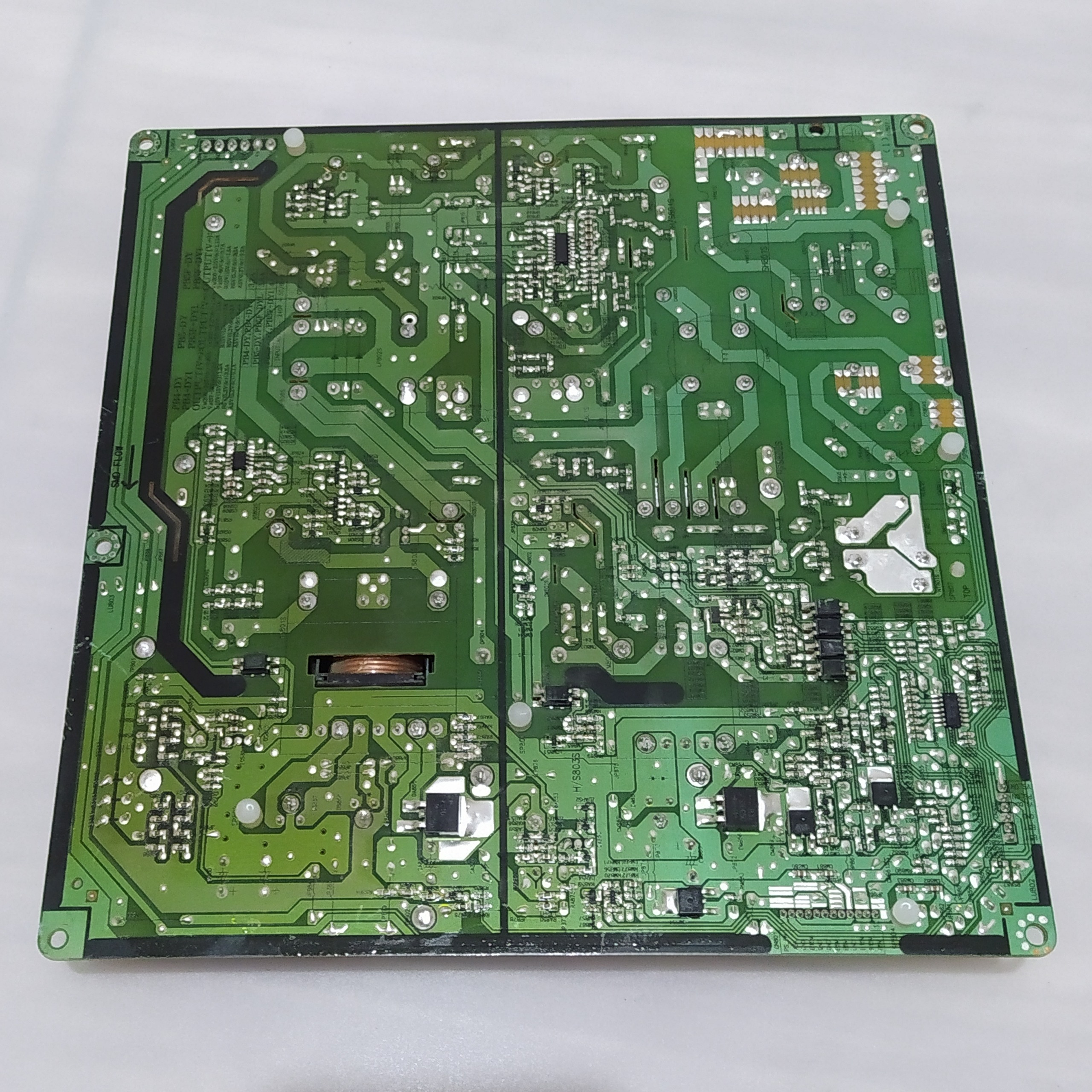

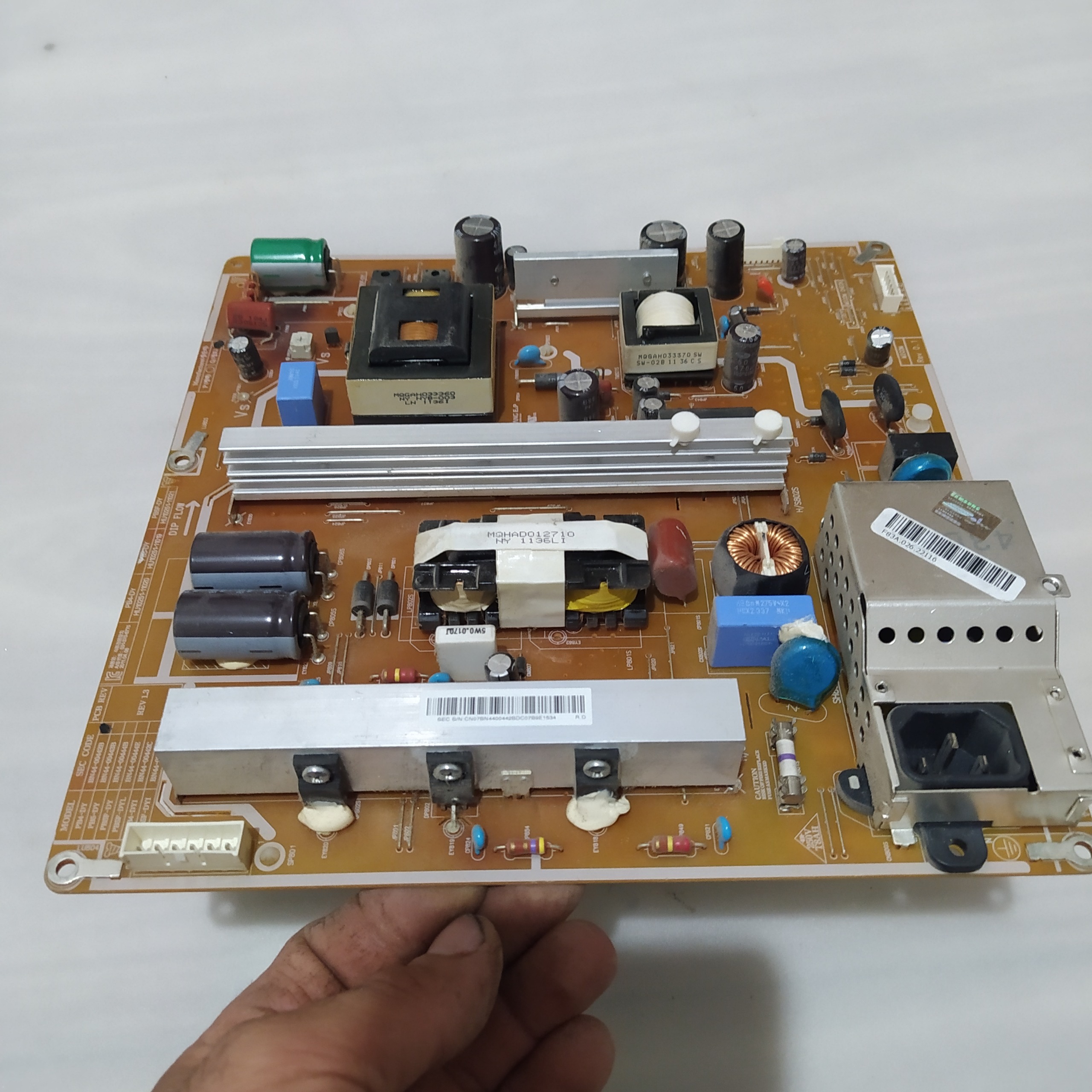

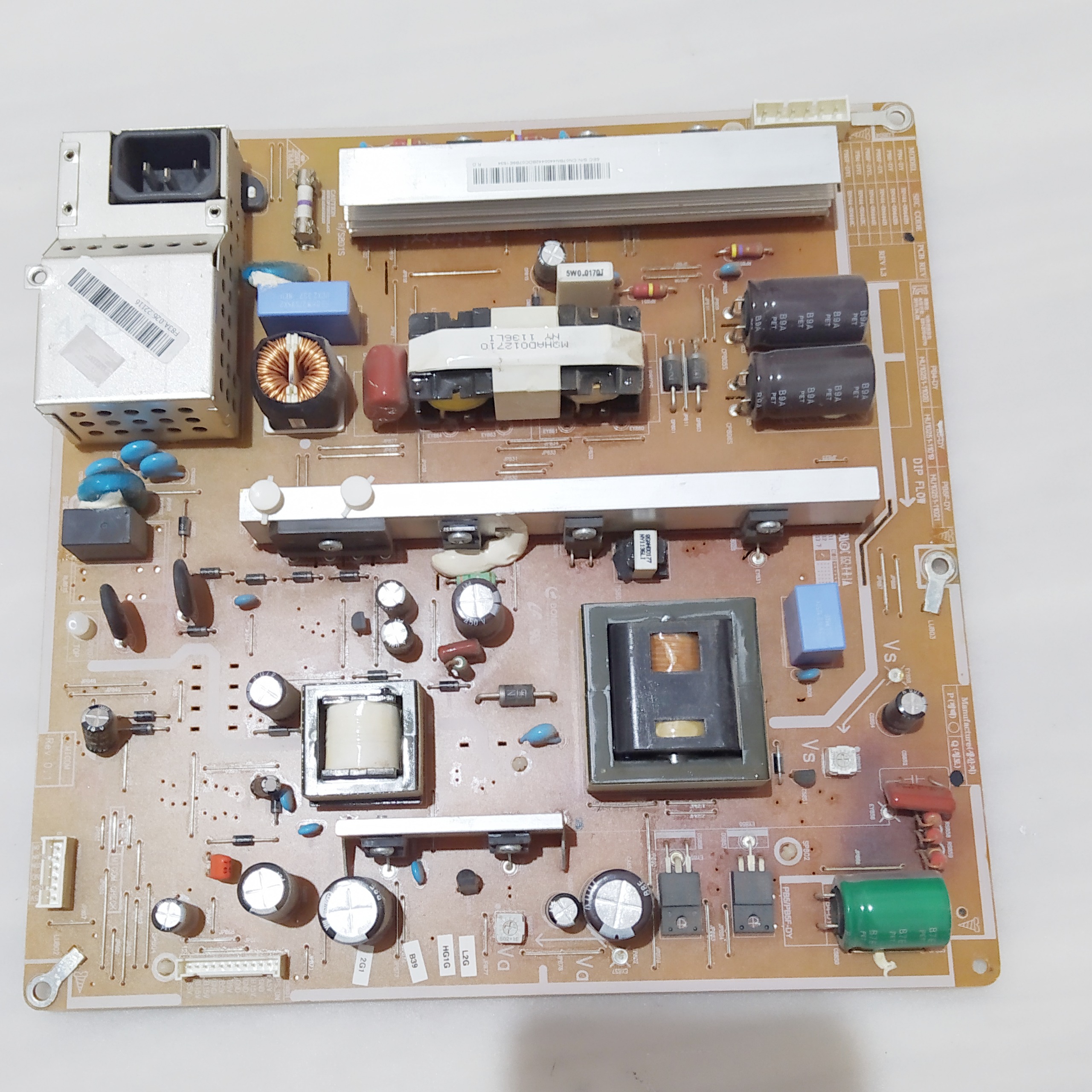

برد اصلی (مینبرد) تلویزیون سامسونگ که با کد BN44-00442B و نام مستعار PB4-DY شناخته میشود، در واقع یک منبع تغذیه (Power Supply) است، نه مینبرد اصلی. این برد وظیفه تأمین برق مورد نیاز سایر بخشهای تلویزیونهای پلاسما را بر عهده دارد.

مشخصات فنی و شناسایی

· نوع قطعه: منبع تغذیه (PSU) مخصوص تلویزیونهای پلاسما.
· نامهای جایگزین: BN44-00442A، PSPF271501A.

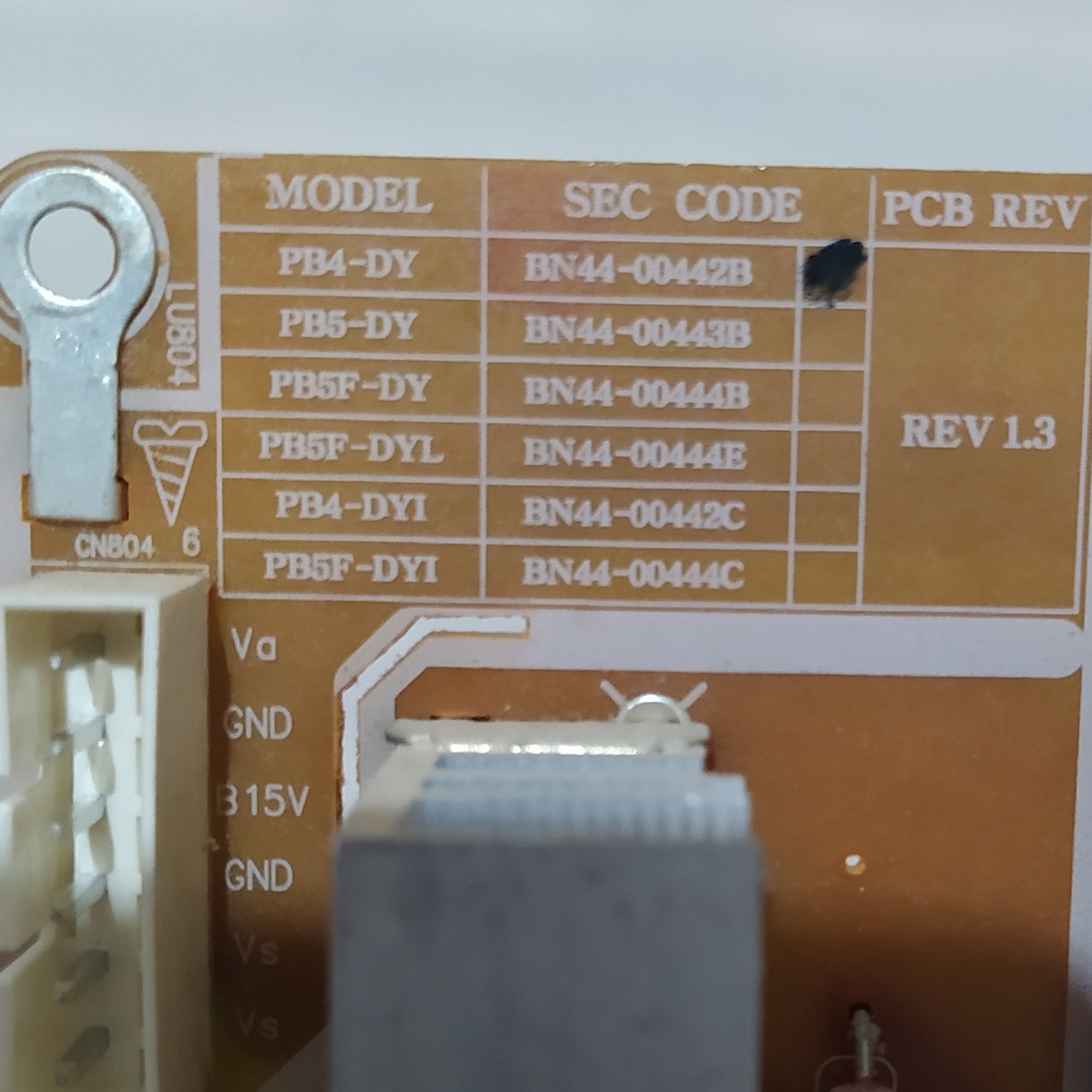

· نسخههای سختافزاری: این برد در نسخههای مختلفی مانند REV 1.1 (با کد HU10251-11019) و REV 1.3 (با کد HU10251-11020) عرضه شده است.
· ابعاد تقریبی: حدود 245 میلیمتر در 245 میلیمتر و وزن حدود 500 گرم.

تلویزیونهای سازگار

این منبع تغذیه معمولاً در مدلهای 43 اینچی پلاسما سامسونگ استفاده میشود. حتماً قبل از خرید، کد روی برد اصلی دستگاه خود را با کد BN44-00442B مقایسه کنید. مدلهای سازگار عبارتند از:

· سری PN43D: مدلهای PN43D430A3DXZA, PN43D440A5DXZA, PN43D450A2DXZA, PN43D490A1DXZA
· سری PS43D: مدلهای PS43D450A2W, PS43D490A1W, PS43D491A4 و مدلهای مشابه در این سری

علائم خرابی و عیبیابی

اگر تلویزیون شما با این برد دچار مشکل شده، نشانههای زیر معمولاً به خرابی این منبع تغذیه اشاره دارند:

· روشن نشدن تلویزیون یا روشن بودن چراغ استندبای بدون تصویر.
· صدای کلیک (تقتق) مکرر از داخل تلویزیون هنگام روشن کردن.
· خاموش شدن خودکار تلویزیون کمی پس از روشن شدن.
· عدم وجود ولتاژ در خروجیهای VA و VS (ولتاژهای مخصوص پنل پلاسما).

منابع فنی برای تعمیرکاران

برای تعمیر این برد، منابع زیر میتوانند مفید باشند:

· نقشه شماتیک (Schematic): در برخی سایتهای تعمیرات الکترونیک مانند master-tv.net و logoslab.ru نسخههایی از نقشه این برد موجود است.
· فرومهای تعمیرات: سایتهایی مثل monitor.espec.ws و remont-aud.net دارای تاپیکهای تخصصی برای عیبیابی این مدل برد هستند.

اگر نیاز به راهنمایی بیشتری برای عیبیابی دارید، میتوانید علائمی که تلویزیون نشان میدهد را دقیقتر توضیح دهید.
